一、保护物

大坝，指截河拦水的堤堰，水库、江河等的拦水大堤，其作用是抬高河流水位，形成上游调节水库，大坝的安全***重要，一旦发生破坏，会造成不可估量的损失。在坝区附近爆破施工时，应监测爆破振动对坝区的影响，采用仪器设备在爆破时对大坝进行监测，通过数据分析指导爆破施工，动态调整爆破参数，是***大坝安全的重要手段。

二、监测依据

《爆破安全规程》（GB6722-2014）

《爆破振动监测技术规范》(TCSEB 0008-2019）

《水电水利工程爆破安全监测规程》（DLT 5333-2005）

《大坝安全监测系统运行维护规程》(DLT 1558-2016)

《大坝安全监测系统鉴定技术规范》(SL 766-2018)

三、测点布设

(1) 监测项目：质点振动速度、主振频率

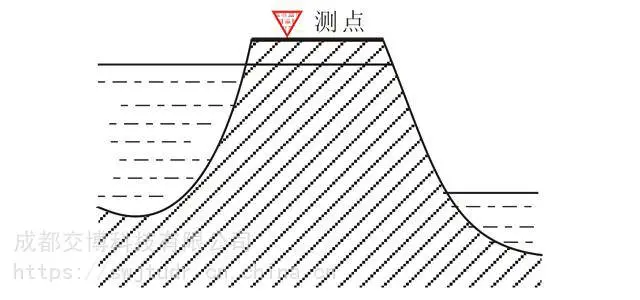

(2) 测点布设：对于大坝的爆破振动监测，监测点应布置在大坝基础廊道及坝顶，帷幕灌浆区、进出水口和围堰附近的闸墩顶部。

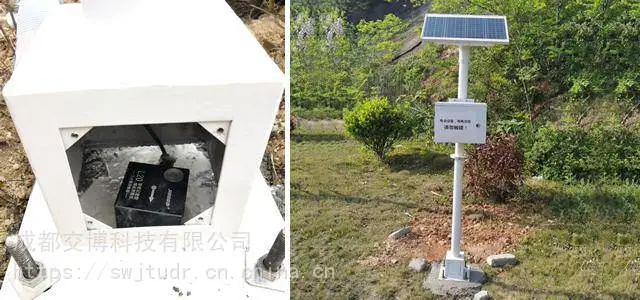

(3) 仪器安装：安装前，应对监测点及传感器进行统一编号，选用太阳能供电方式进行安装，将测点放置处清理干净，用石膏粉将传感器安装在测点处，传感器与地基表面紧密接触，传感器X(水平径向)指向爆心并水平放置，仪器安好后，设置参数进入工作模式，将现场清理干净，多余的耗材应带离现场。

(4) 测点数量:大坝爆破振动监测测点数量应根据现场情况布置，重大工程应多布置监测点，除大坝自身的检测外，对于大坝的重要设备，都应进行监测。

四、控制指标

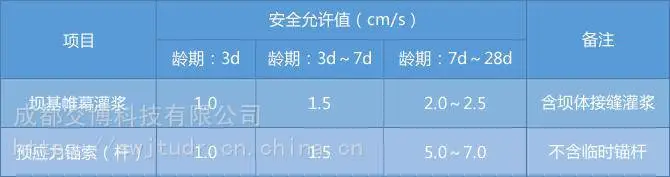

灌浆及预应力锚索爆破振动安全允许标准

主要类型的砂质地基的爆破安全允许标准如下：

挡水堤坝：允许振速为5cm/s时，允许孔隙动水压力为220KPa。

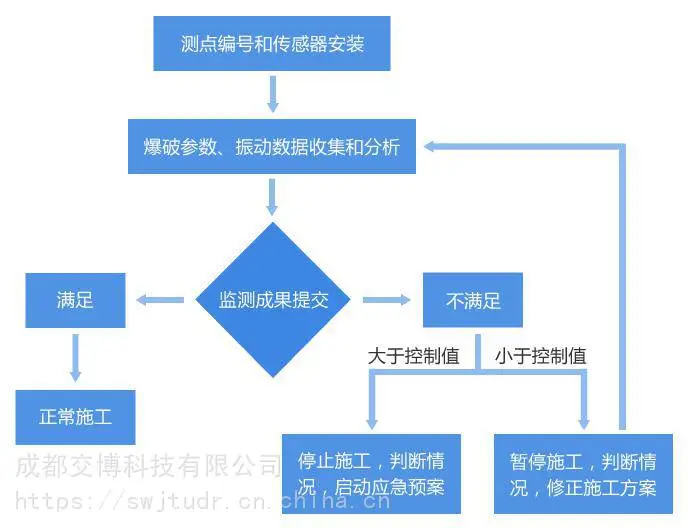

五、监测流程

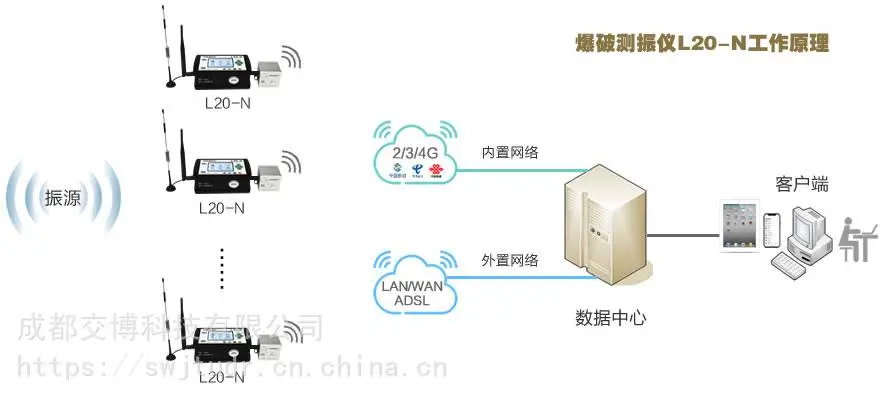

1. 仪器工作：当振动信号传来时，仪器会自动记录和存储振动信号，并将采集到的整个动态波形实时上传至数据中心，用户便可登录软件对已上传的数据进行预览和下载。

2. 现场监测：现场监测工作应做到作不干扰施工和保护物的正常运行，按监测方案有计划、有步骤、有标准地进行；爆破位置、爆破参数与监测数据一一对应；监测日报、周报、月报按时上交委托各方，选择的观测点能够真实反映爆破的危害。当监测数据出现异常时，应立即停止施工，排查安全隐患，调整爆破施工参数。

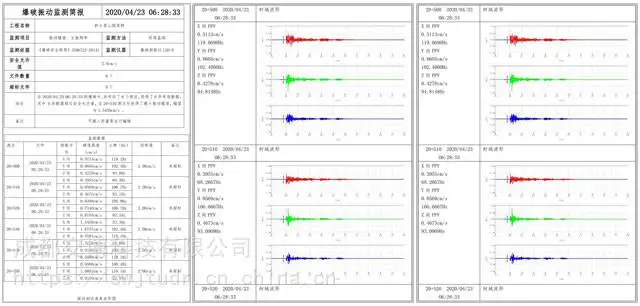

3. 监测报告：报告按可分为测点报告和爆次报告，根据项目需要来编制报告，监测单位应对整个项目监测质量负责。报告内容应包括监测时间、地点、参加人员、目的和方法、监测点布置、监测仪器和系统的标定结果、监测指标、钻爆参数、实测波形图和监测数据等；长期爆破的监测项目，应在每次爆破后及时提交监测简报，现场监测工作结束后编制完整的监测报告，监测报告封面应加盖 CMA 编号章。需要对监测结果进行分析和评估的，可另提供爆破振动安全评估报告，评估报告除了监测报告包括的内容外，还应包括监测波形（数据）的处理方法、判定标准和判定结论、分析结果与建议等。当监测数据超过相应的控制标准时，应在规定时间内报告相关部门。

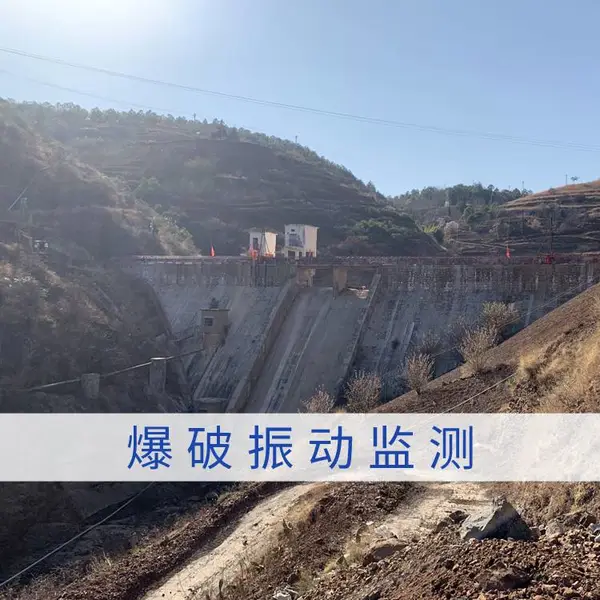

六、典型案例

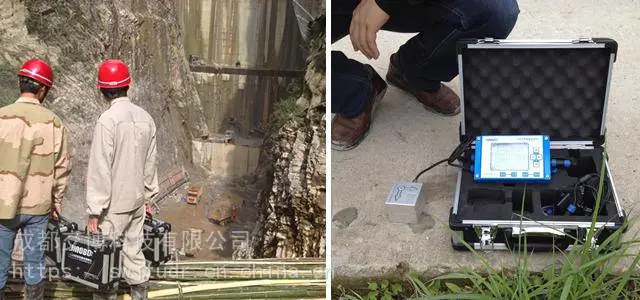

案例一：云阳盖下坝水电站大坝消能塘爆破施工振动监测（重庆 云阳）

云阳盖下坝水电站大坝消能塘爆破施工振动监测，主要通过小规模爆破实验，收集振动数据，获取地形地质条件和衰减指数，评价爆破施工对坝体的影响。

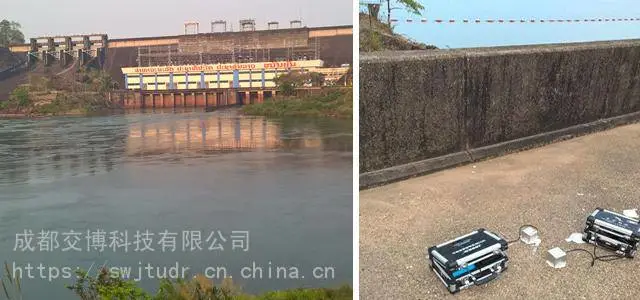

案例二：老挝南俄湖水电站爆破振动监测（老挝 南俄）

2015年3月，受中国水利水电第十五工程局的委托，我司参与了老挝南俄湖水电站机组扩建项目爆破振动监测，通过在坝体上以及机房内布置监测点实时监测爆破振动数据，为安全施工和水电站的稳定运行提供数据支撑。

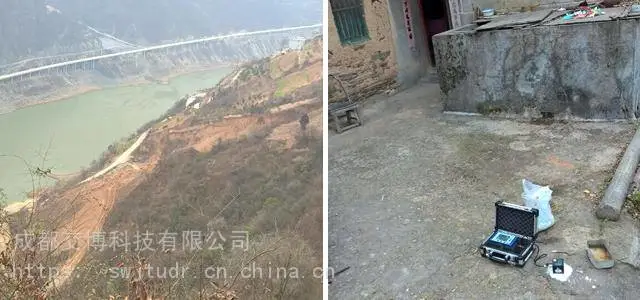

案例三： 旬阳水电站爆破振动监测（陕西 旬阳）

旬阳水电站处于陕西省旬阳市，其地下厂房在爆破开挖过程中，会对大坝造成影响，通过爆破监测，控制爆破施工，保护大坝的安全运行。
