路面修补料厂家，高速路修补料厂家，混凝土地面修补料，混凝土地面修补料厂家，混凝土地面修补料价格，混凝土地面修补料，道路修补料价格，道路地面破损修补料厂家

    修补料专门针对水泥混凝土路面的麻面、空鼓、起皮、起砂、脱壳、裂缝、露筋、掉皮、露石子、冻融、起粉、脱皮等病害进行及时修补，直接涂抹在病害部位即可，有***的抗压和粘接强度，可实现超薄修补，在高速和高压的行车状态下不会出现破碎和脱落现象；凡是水泥混凝土表面病害均适用于本材料。

主要用途：

1混凝土蜂窝、麻面、裂缝、起皮、起沙、坑槽、漏筋、修补。桥梁漏筋掉皮修补。2 混凝土加固、改造修复、混凝土路面罩面

3 桥面板的微细裂缝 网状裂缝 面层找平修复

4 桥墩 侧梁补色 罩面修补 加固等

5 桥梁 混凝土 失火后期修复 耐久性修复等情况

6 桥梁 桥面板 桥墩的漏振 露筋 麻面 孔洞 沙眼情况/

7 楼板加固补强修补

8 混凝土破损修补 结构耐久性修复

9 混凝土预制件路面伸缩缝掉角 破损 补强等修复

材料性能：

很多水泥路面病害出现后，如不及时修补会很快发展成不可***的病害，而这些病害，目前尚无理想方案，基本都是等病害发展到一定程度后进行挖补的方式，导致大量的宝贵材料浪费，同时，长时间的封道成本也越来越被重视。开发出针对这些表面病害能及时修补的材料和技术，对我国的水泥混凝土道路的养护和减少材料浪费都是个巨大的贡献。近年来，一些企业和从事道路养护的机构，进行了大量的探索和研究，探索出一些***方案和材料。自主开发的“混凝土高强修补料”水泥路面修补料，可实现超薄修补，有***的抗压和粘接强度和***的耐久性，对病害部位及时修补而无需长时间封闭交通。经过实践应用证明，是较为可靠且操作性很强的材料。 积极倡导和鼓励新技术的推广应用，对传统公路养护技术、材料的再认识，促进应用新技术、新材料的紧迫感、使命感、危机感，具有***的典型示范和带动效应，有着很强的经济和社会效益。

实用性能：

施工时无需复杂的施工机械和技术要求，无需长时间的封闭交通，施工后24小时可开放交通；无需对病害部位开挖，可节省大量的施工费、材料费和养护时间，***延缓道路病害的扩散和蔓延，延长道路使用寿命；而且修补后与原水泥混凝土路面颜色接近，有较好的美观度。

粘接性能：

利用材料本身的粘接能力和表面能原理，修补面与原混凝土反应成统一的整体，从而形成很高粘接强度，施工后24小时的粘接强度可达到1.7Mpa，可与各种病害部位粘接，粘接能力基本不受厚度影响，可实现1-3mm超薄修补，在伸缩、碾压、推移等外力下而不脱落、不碎裂。

耐久性能：

较快的早期性能体现和较高的早期强度，且后期不衰减，对很多病害部位可做到一次性***；材料本身有很强的防水、耐腐蚀和抗紫外线能力，其***能力是原水泥混凝土的5倍以上，性能衰减不会早于原混凝土，不会因老化而失去粘接能力和抗压强度。

抗压性能：

修补料固化后有非常强的抗压和抗折能力，3小时的抗压强度可达20Mpa，后期强度不断上升，峰值抗压强度达65Mpa以上，对病害部位有很好的补强和支撑作用，修补厚度3mm即可达到非特殊荷载道路的抗压要求，在高速和高压的行车状态下不会出现破碎和脱落。

应用工艺

基本要求

1.1采用路面修补料，修补厚度3mm时，每平方米大约需要材料3kg。

1.2水采用无污染水（牲畜可饮用水）。

1.3 施工厚度3mm以上为宜。

1.4 施工条件：地面温度需在8℃以上，雨天不能施工。

1.5 施工人员须具备一定的水泥混凝土施工的经验，施工前先了解本材料的使用方法。

1.6 施工机械：砂浆搅拌机或手动的搅拌工具，高压水冲洗设备，底面清扫工具，海绵或拖布（吸干多余水分用），铁质的搅拌桶两个以上，抹子若干个。

底面处理：

清理：先将起鼓、脱皮、裂缝等部位的松动部分剔掉， 对低于3mm的部位、过于平整的部位和有油污的部位要进行拉毛处理，拉毛方法采用专业拉毛设备或人工用尖锤敲击均可。

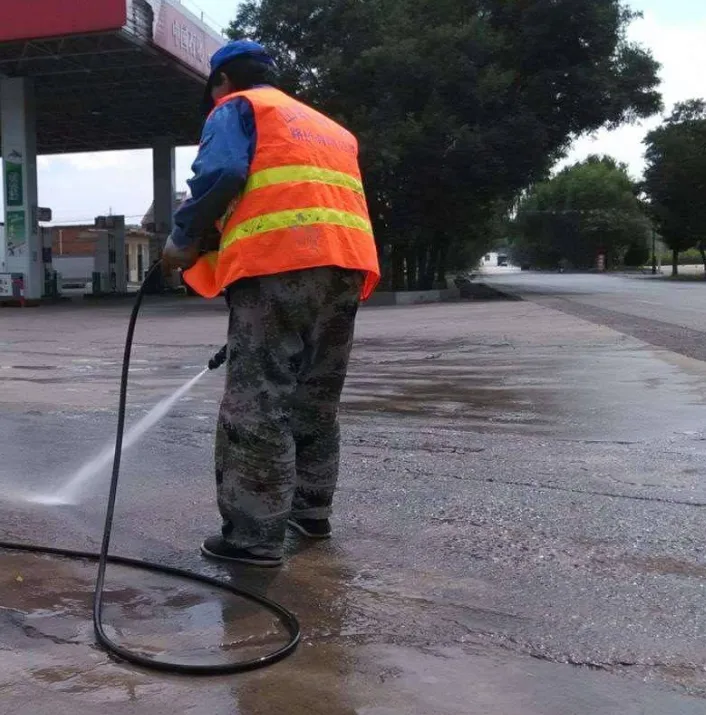

清扫：将底面的浮土等杂物清扫干净，用高压水冲刷干净，冲刷时应将泥浆冲出作业面并防止回流。

材料调配

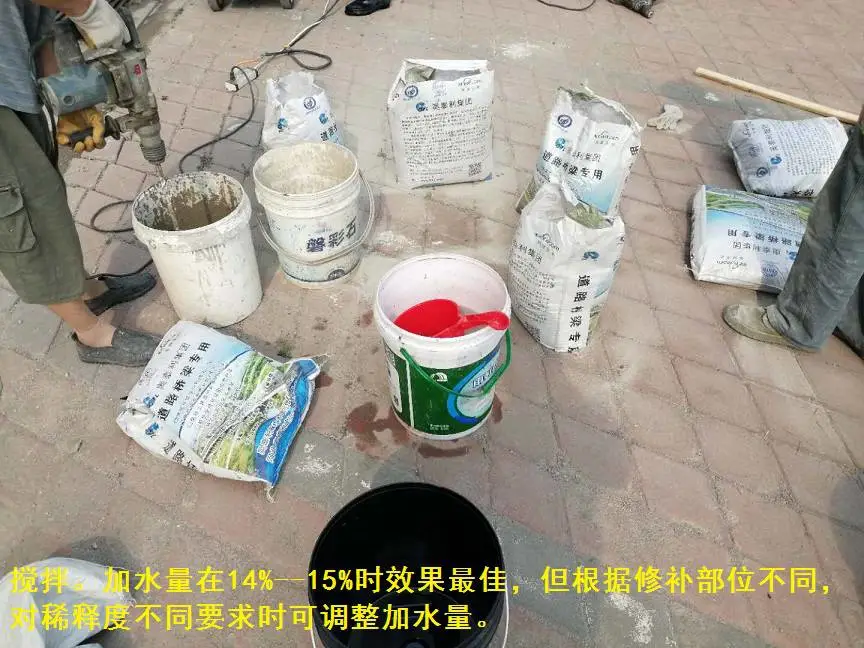

加水：将材料与水混合搅拌但根据修补部位不同，对稀释度不同要求时可调整加水量。

搅拌：搅拌时须充分搅拌均匀，观察无干粉球和气泡，如果仍有干粉球和气泡，可静止一分钟后再搅拌，搅拌时间在3分钟左右为宜，但也不宜时间过长，防止在搅拌桶内凝固。

经验：根据经验，搅拌时先加水再加料会更省时省力，因为本材料凝固时间较短，一次性搅拌量不宜过大，根据作业面和施工进度，每次搅拌的料应在1小时内施工完成。

施工方法：

时机：待修补面充分润透，表面湿润但无明水，如果坑洼部位有积水，用海绵或干布将积水吸干后再施工，如果有积水会破坏材料的换水量从而影响强度；如果有出现表面过干现象，用淋洒的方式再重新湿润；作业面保持合适的干湿度有助于粘接和便于施工。

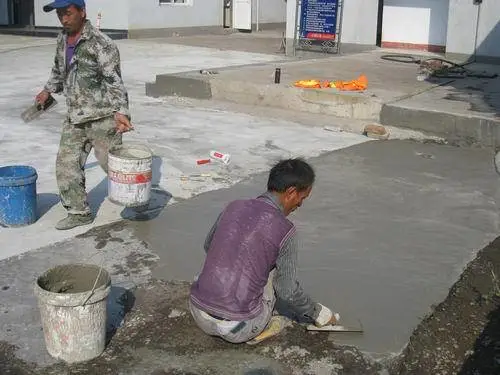

修补：（1）针对坑槽、麻面、起皮、空鼓的修补，将搅拌好的材料倒在作业面上，用抹子摊平即可，将抹子前进端略微抬起与地面成10度角，针对裂缝的修补，如果裂缝低于3mm不太适用本材料，需要将裂缝进行扩缝处理，扩出一个比较好造作的修补面，会利于材料的粘接和补强作用。

经验：很多施工人员习惯于用水泥混凝土的经验进行操作，根据经验，本材料和水泥混凝土的施工还是有区别的，但也有相似之处。不同之处在于不能像混凝土那样进行压光，因为本材料初凝时间较短，初凝时会有粘连性，不利于抹平，所以尽量少的次数将材料用摊铺的形式找平即可。

养生及交通管制

修补完成后自然养生，2小时后可开放交通。如果条件允许，尽量延长开放交通的时间也有助于材料性能的提高。
