| 品牌:Bundor般德 | 型号:HC41X | 材质:铸铁 |
| 连接形式:对夹 | 加工定制:是 | 结构形式:蝶式 |
| 公称通径:50-1200mm | 适用介质:水 | 形态:蝶式 |
| 压力环境:常压 | 标准:国标 | 流动方向:双向 |
| 驱动方式:手动 | 工作温度:常温 | 类型(通道位置):直通式 |
| 规格:DN50-DN1200 |

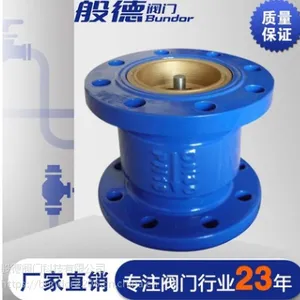

HC41X-16消声止回阀
一、用途和主要性能规范
1.本阀是防止各类管路或设备上的介质倒流,作单向启闭用。
2.主要性能规范
型号 | 公称压力MPa | 试验压力 | 适用温度℃ | 适用介质 | |
强度(水)(MPa) | 密封(水)(MPa) | ||||
HC41X-16 | 1.6 | 2.4 | 1.8 | 0~80℃ | 水 |
二、结构特点和作用原理
1.本阀由阀体、阀瓣、阀座、导套及弹簧等零件组成,且结构简单。
2.本阀结构长度短、重量轻、安装方便,水头损失小。
3.本阀利用梭动原理及弹簧的辅助作用,从而可消减关闭时的撞击声。
4、作用原理:介质从本阀进口流入,阀瓣在流动介质作用下开启,从出口流出。当进口压力低于出口压力时,阀瓣在流体压差,弹簧弹力(或阀瓣自重)共同作用下能快速关闭,从而完成整个启闭过程的循环。
三、外型及连接尺寸
注:般德阀门科技有限公司除了为广大客户提供以上标准型号外,为满足客户多样化的需求,我们同时提供定制的产品型号,欢迎咨询!
