武汉力九源水务工程有限公司专业生产硅橡胶膜曝气管-聚氨酯曝气管-曝气器。采用德国进口硅橡胶膜片，PP材料高强度支撑管

提供工业废水特别是重金属污水处理系统、市政污水处理系统方案的设计、施工、调试等

1.3硅橡胶曝气管优点

1.3.1曝气管由耐腐蚀、耐老化能力***的材质所构成：

1.3.2 硅橡胶橡胶膜的优点： a.高弹性 c.不易变脆 d.与沉积物亲和力小 e.高耐温性 f.很强的抗腐蚀能力 g.高抗油性 h.不可生物降解

1.3.3微孔曝气系统优点： a. 微孔曝气系统可间歇运行，而不影响曝气管橡胶膜的密闭性能。 废水不会进入配气系统； 杂物不会入膜孔； 很小的积垢倾向。

 b. 微孔曝气系统有极高的传氧效率（经由德国Darmstadt技术大学Poepel教授测定鉴定），因此只需更少的运行能耗。

 c. 微孔曝气系统使用经济，投资可在短期内回收（BOT项目）。

d. 微孔曝气系统由于其具有弹性恢复力而不受水压影响。

e. 硅橡胶微孔曝气系统因其微孔分布结构可防止曝气管底积泥。

 f. 硅橡胶微孔曝气系统易于安装，安装费用低。

曝气管参数

项目 单位 材质 参数/特性

型号   D67-1000

规格 mm  Φ67xL

有效长度 mm  250/500/750/1000

膜片厚度 mm 硅橡胶 1.8±0.1

支撑管外径 mm PP 63

支撑管壁厚 mm PP 6.0±0.2

气泡直径 mm  ≤2.0

动力效率 KgO2/KW.h （4m深及10%密度） 6.7

氧利用率 ％ （4m深及10%密度） ≥30

标准通气量 m?/m.h  6~8

阻力损失 KPa  ≤55

我公司专业生产硅橡胶膜片曝气管-曝气器。采用德国进口硅橡胶膜片，PP材料高强度支撑管

1.2产品性能的详细描述；
1.2.1 硅橡胶橡胶膜微孔曝气管技术参数表
项目 单位 特性
 硅橡胶橡胶膜直径  67  mm     硅橡胶膜厚度  2 mm   支撑管直径  mm  65 膜开孔面积  m2/m曝气管  0.15
 膜片使用寿命  年  ＞5
 气泡直径  mm  ≤2.0
 曝气管长度  mm  1000
 性能
 动力效率（3.6m深及30%密度）  KgO2/kW.h  4.1
 氧利用率（3.6m深及30%密度）  %  29
 通气量（标准态）  m3/h.m曝气管  7.14
 通气量范围  m3/h.m曝气管  2~12
 阻力损失  KPa  6m3/h.m  4
 项目  标准  数据
 硅橡胶膜硬度  DIN***48  48±5 Shore A
 橡胶膜密度  DIN 53479  1.12 ±0.06g/cm3
 抗撕裂强度  DIN 53504 SII   12N/mm2
 极限延伸率  DIN 53504 SII   700%
 撕裂强度  DIN 53507 A  18±2N/mm2
 聚丙烯 PP236支撑管  标准  数据
 密度  DIN 53479  0.91g/cm3
 抗拉强度  DIN 53455  30 N/mm2
 断裂伸长率  DIN 53455   300%
 拉伸模量  DIN 53457  1200 N/mm2
  橡胶膜硬度  DIN***48  48±5 Shore A
 橡胶膜密度  DIN 53479  1.12 ±0.06 g/cm3
 抗撕裂强度  DIN 53504 SII   12N/mm2
 极限延伸率  DIN 53504 SII   700%
 撕裂强度  DIN 53507 A  18±2N/mm2
 聚丙烯 RAU-PP236托架  标准  数据
 密度  DIN 53479  0.91g/cm3
 抗拉强度  DIN 53455  30 N/mm2
 断裂伸长率  DIN 53455   300%
 拉伸模量  DIN 53457  1200 N/mm2
             工作条件
 工作介质 城市污水混合液/工业废水等
 输送介质  高温空气
 运行方式  间歇（工作周期为4h，曝气2h，停止曝气2h）
 污水温度  5～30℃
 空气温度  ≤100℃
 pH  6.5～8.5
 MLSS  2000～4000 mg/L
曝气管开孔采用***技术，

1.3曝气管优点
1.3.1曝气管由耐腐蚀、耐老化能力***的材质所构成：
1.3.2 硅橡胶橡胶膜的优点：
 a.高弹性
 c.不易变脆
 d.与沉积物亲和力小
 e.高耐温性
 f.很强的抗腐蚀能力
 g.高抗油性
 h.不可生物降解
1.3.3微孔曝气系统优点：
 a. 微孔曝气系统可间歇运行，而不影响曝气管橡胶膜的密闭性能。
 废水不会进入配气系统；
 杂物不会进入膜孔；
 很小的积垢倾向。
 b. 微孔曝气系统有极高的传氧效率（经由德国Darmstadt技术大学Poepel教授测定鉴定），因此只需更少的运行能耗。
 c. 微孔曝气系统使用经济，投资可在短期内回收（BOT项目）。
 d. 微孔曝气系统由于其具有弹性恢复力而不受水压影响。
 e. 橡胶微孔曝气系统因其微孔分布结构可防止曝气管底积泥。
 f. 橡胶微孔曝气系统易于安装，安装费用低。
2、设备制造、安装的说明及验收规范；
2.1设备制造商
 我公司是一家生产环保设备的厂家。公司致力于产品的开发和研究工作，包括具体的压膜成型程序，并且也为具体的业务要求提供特定设计的成套系统。而且公司同样配备了完成首期加工和二次加工制品的全部工艺设备。在污水处理行业，技术处于***，品质值得信赖，服务深入全国各地。
公司在湖北武汉建立，现工厂 员工30人， 技术人员3名，研发人员两名，售后服务人员2名。

2.2曝气管的主要材料、安装和检验规范
2.2.1.主要材料
微孔橡胶膜套管 硅橡胶   曝气管支撑管 PP     套管卡箍 不锈钢AISI304
曝气管连接件 不锈钢AISI304
2.2.2 安装和检验
2.2.2.1 参考标准
 GB50231-98                 机械设备安装工程施工及验收通用规范
 SZ-06-99                    排水工程机电设备安装质量检验评定标准
 CJ/T3015.4-96               污水处理用张中、微孔曝气器
2.2.2.2 现场条件

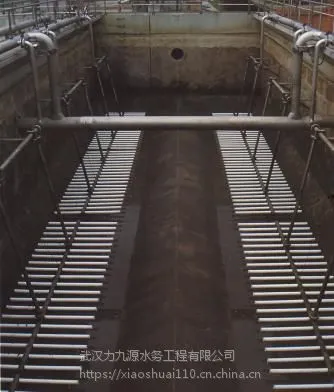

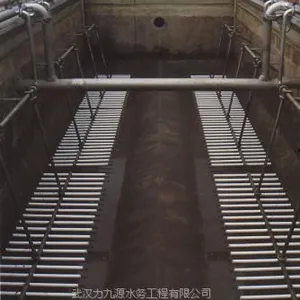

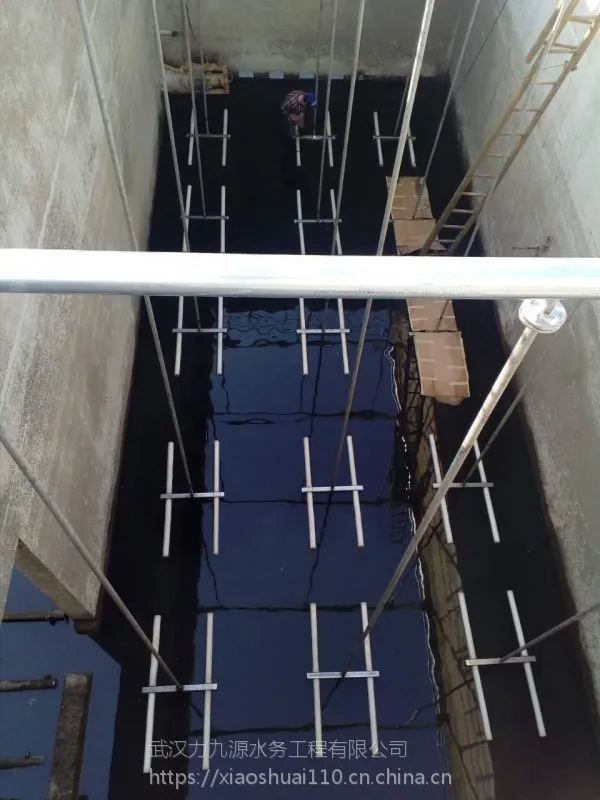

 2.2.2.2.1 微孔曝气器、配气管及配气支管均为现场组装。
 2.2.2.2.2. 承包商在上述设备安装前，应对建成构筑物的相关土建尺寸，逐行核对，并提出详细记录，对不符合安装条件的部分，应向监理工程师报告，经批准及修正后，方可安装。
 2.2.2.3 设备结构要素

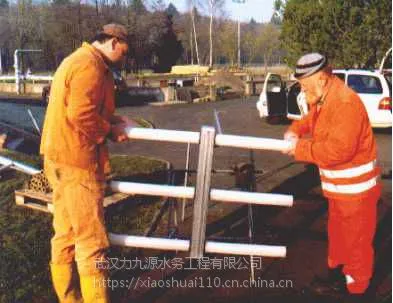

 2.2.2.3.1 微孔曝气器装置是由：雾化扩散膜、支撑管及密封垫、曝气管连接件组合为整体的曝气器，水下支管及管配件，基础螺栓及支架等组成。
 2.2.2.3.2 各部件之间的配合关系和安装顺序应按制造厂安装手册为准。
 2.2.2.4  与土建工程分界面
 2.2.2.4.1 微孔曝气器装置在土建构筑物内的预留孔、预埋件属土建工程。
 2.2.2.4.2 设备固定用基础螺栓、输配气管、水下支管及管配件均属本设备安装工程的范围
 2.2.2.5 现场检验和调试
 2.2.2.5.1 安装后应按CJ/T3015.2标准进行检验，***其允差值符合规定的指标。
 2.2.2.5.2 管式曝气器外观质量应无缺损和变形。
 2.2.2.5.3 在无水状况下，配管的相邻支座跨中，作100kg集中荷载承载试验，配管应无弯曲变形。
 2.2.2.5.4 承包商应按CJ/T3015.2标准进行，在清水状态下，按标准通风量检测气泡分布情况和充氧量等技术性能测定，以及按CJ/T3015.4标准进行布气均匀性和机械、理化性能的测定。
 2.2.2.5.5耐久性试验的应按0.1%供货数量抽检，试验以浸没水深300mm，操作周期100万次，每次持续时间10S，并提交样品试验后的阻力损失、静态水的氧转移率、尺寸公差及外形特征检验合格的报告。
 2.2.2.5.6安装后，须配合鼓风机系统进行空载试运行及负载连续运行试验。
 2.2.2.6质量评定
2.2.2.6.1承包商应按下表要求，对微孔曝气器的安装，安分项工程进行质量评定，并以此作为安装的验收依据。
