| 品牌:锦能 | 型号:J41F | 连接形式:法兰 |
| 材质:碳钢 | 公称通径:20-800mm | 3C阀门类别:工业 |
| 订货号:45 | 货号:45 | 适用介质:水 |
| 压力环境:常压 | 工作温度:常温 | 标准:国标 |
| 外形:中型 | 流动方向:单向 | 驱动方式:手动 |
| 零部件及配件:配件 | 形态:s型 | 类型(通道位置):直通式 |
| 规格:20-800 | 是否跨境货源:否 |

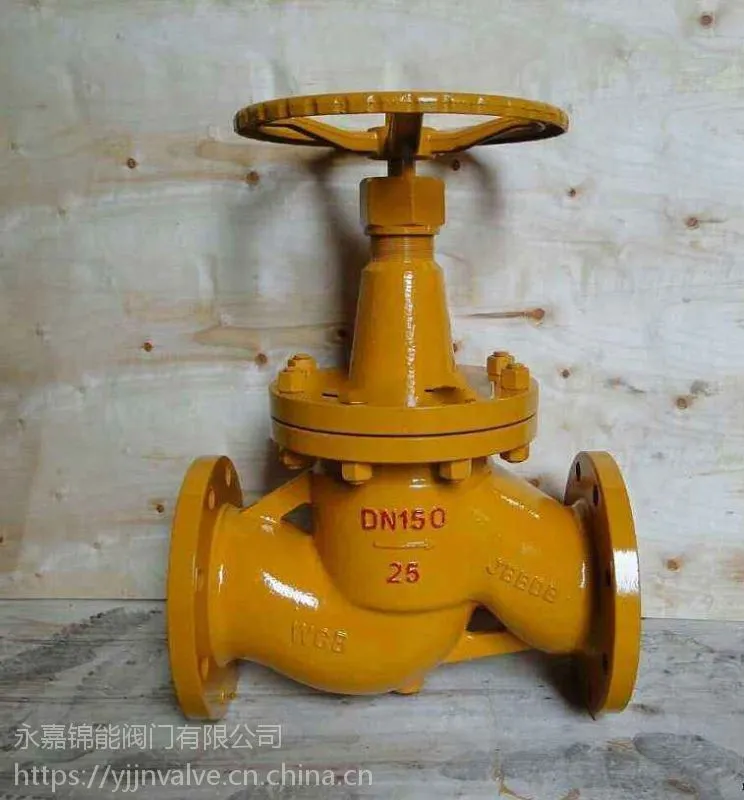

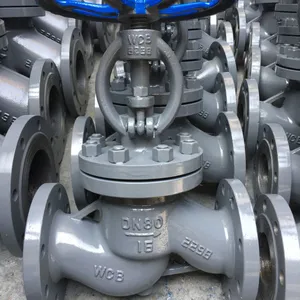

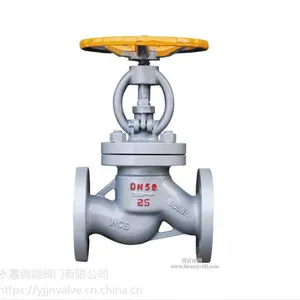

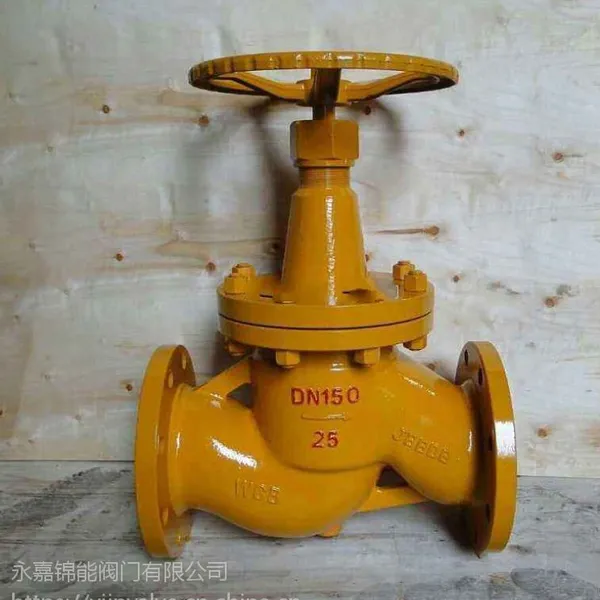

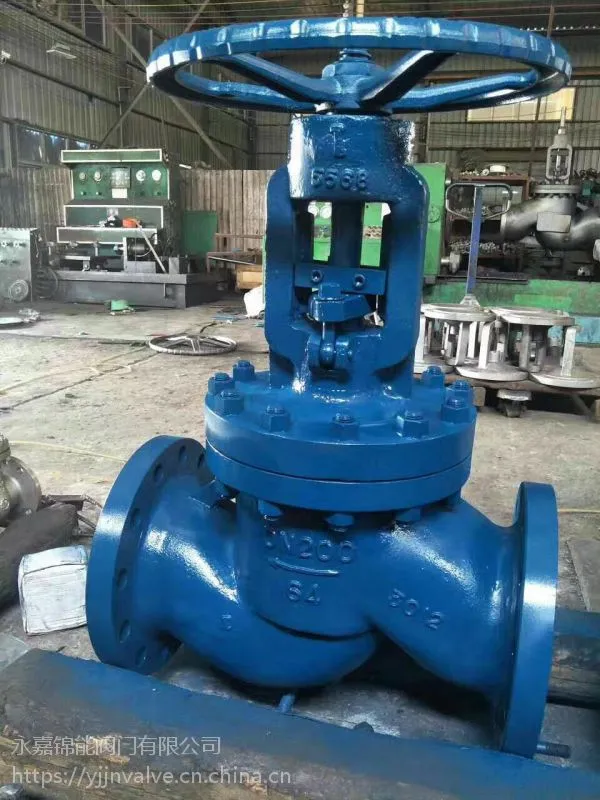

法兰截止阀 J41F-16C的简单介绍
截止阀具有以下优点: 1、结构简单,制造和维修比较方便。 2、工作行程小,启闭时间短。 3、密封性好,密封面间磨擦力小,寿命较长。 截止阀的缺点如下: 1、流体阻力大,开启和关闭
法兰截止阀 J41F-16C的详细信息
截止阀具有以下优点:
1、结构简单,制造和维修比较方便。
2、工作行程小,启闭时间短。
3、密封性好,密封面间磨擦力小,寿命较长。
截止阀的缺点如下:
1、流体阻力大,开启和关闭时所需力较大。
2、不适用于带颗粒、粘度较大、易结焦的介质。
3、调节性能较差。
法兰截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分,有直通式、直流式和角式。截止阀按密封形式分,有填料密封截止阀和波纹管密封截止阀。
截止阀的结构形式:

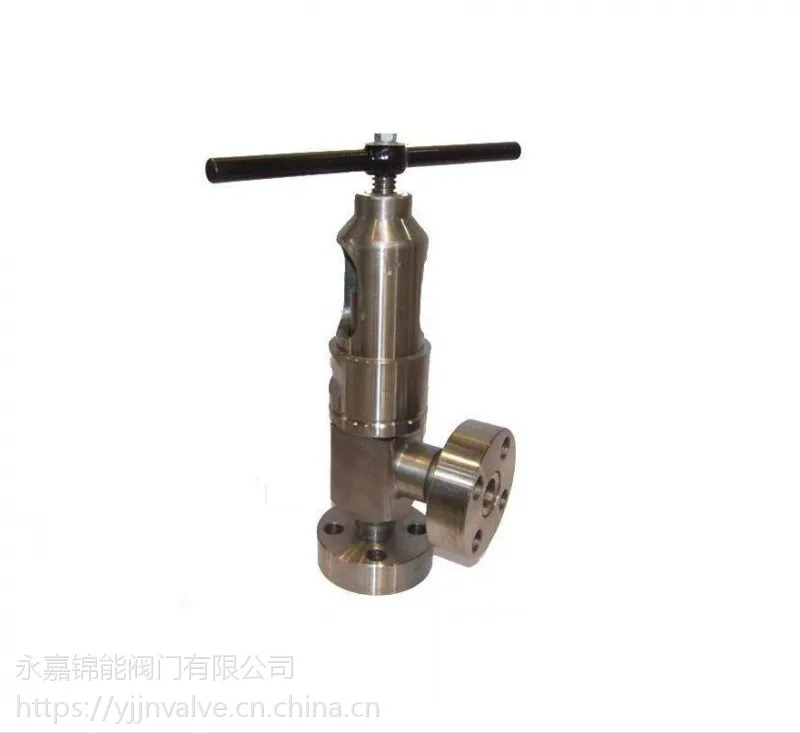

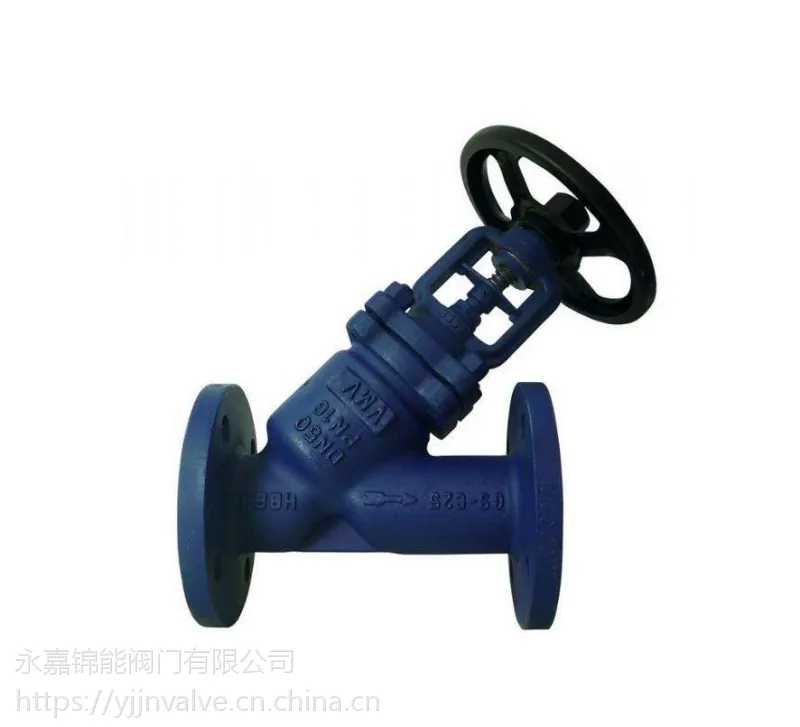

截止阀阀体的结构形式有直通式、直流式和直角式。直通式是最常见的结构,但其流体的阻力。直流式流体阻力较小,多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造,适用于较小通经、较高压力的的截止阀。
一、用途和性能规范
压力等级 常温试验压力(Mpa)
壳体 密封 低气压密封
公称压力(Mpa) 1.6 2.4 1.76 0.6
2.5 3.75 2.75 0.6
4.0 6.0 4.4 0.6
适用温度 -40~+80℃
适用介质 天然气, 液化石油气等
本阀门使用于城市液化气石油气贮备站,也使用于炼油厂,石油化工厂,石油化工厂的液化气系统,作为控制介质截的启闭装置
二、操作原理和结构说明
1、手轮顺时针方向转时,阀杆向下移动,阀瓣下降使密封面密合,将通路切断.逆转时则开启,阀杆提到点上密封起作用。
2、本阀门增加了一个上密封.在阀门开启状态时,与填料一起两层密封作用,并对填料有一定的保护作用
