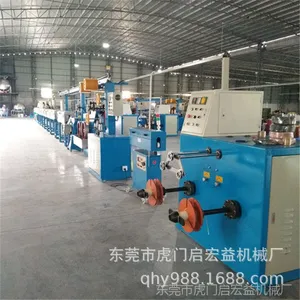

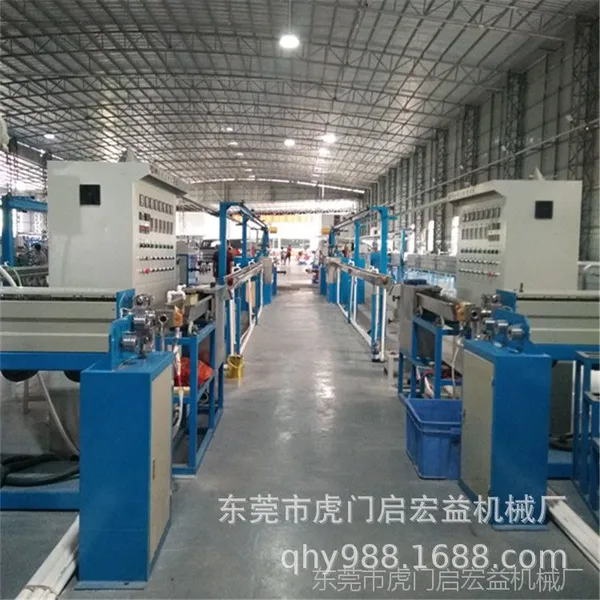

QHY-φ50押出机组结构配套说明

用途：本生产线适合PVC、PE塑胶粒挤出生产电线类产品，亦适用于低烟无卤阻燃胶料挤出。挤出外径：φ0.8mm~φ4.0mm。适用导体直径：φ0.5mm~φ2.5mm，不锈钢丝和同等抵拉力张力合金线和非金属线及铜线。线速：500m/min；成品公差：0.01mm。

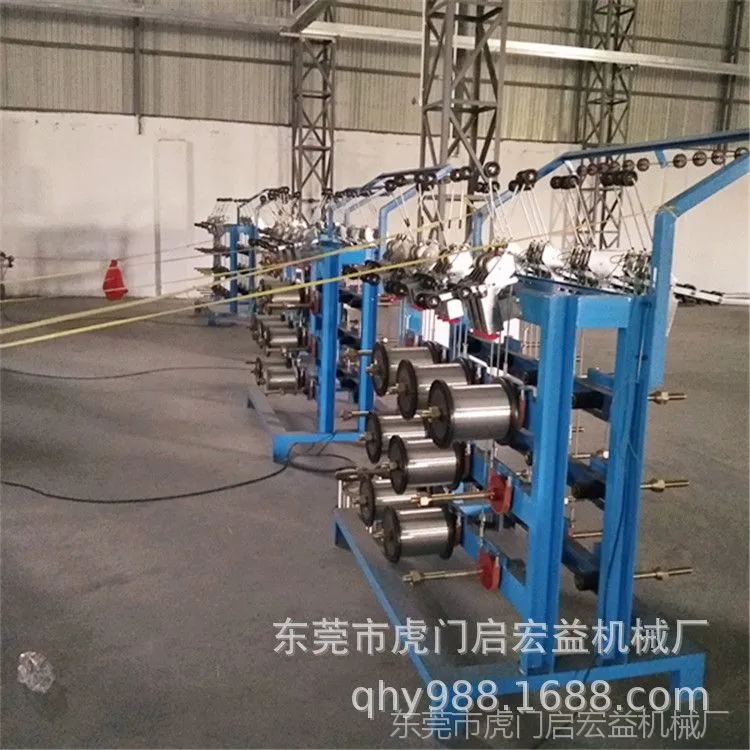

1、 放线架1台

双轴式，张力放线，适合φ400mm~φ630mm胶盘机上使用，适合φ0.5mm~φ2.5mm芯线放线，线速500m/min；

2、 整直台1个

可调五轮双槽式，轮径φ78，附工模柜，滚筒与导轮镀硬铬抛光处理。

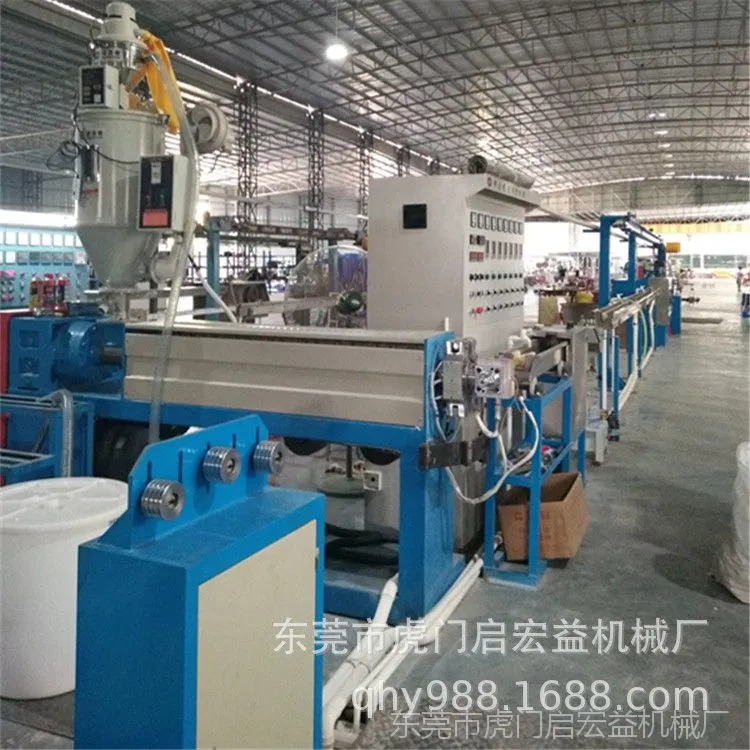

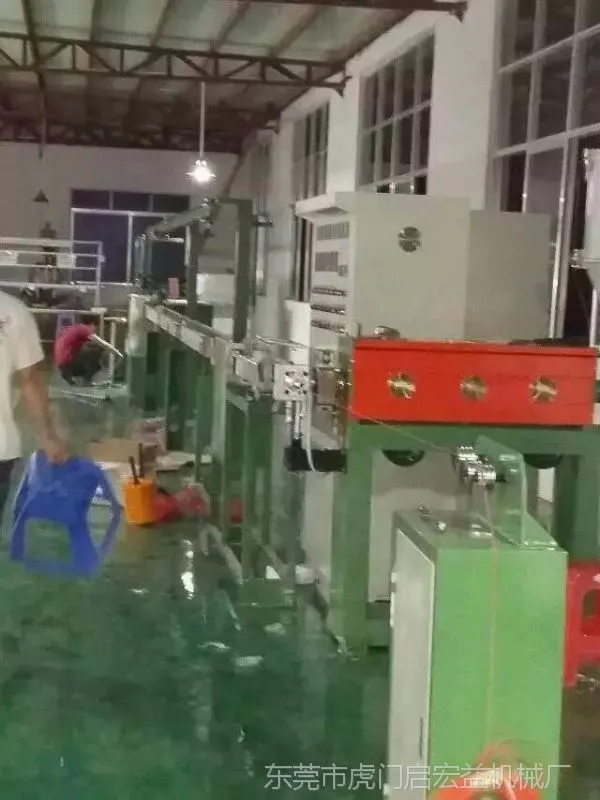

3、 押出主机1台

a、螺杆料筒φ50，长径比L/D=1：25，38CrMoAlA材质，调质氮化处理，抛光镀硬铬；

b、不锈钢制作防护罩，人工上料；

c、智能型RKC温控表，五段温控，铸铝发热圈，三段风车；

d、台湾产免调式机头，客户提供内外眼模；

e、东莞15HP电机，变频调速控制；

f、 押出量70kg/小时。

g、仿意大利式方形减速箱，齿轮经过精密研磨，运转平稳，噪声低。

h、机器中心高：900mm；

4、 主电柜1台

a、温控设定显示，线速显示，比例联动；

b、主机与引取机单动联动控制；

c、电器元件全部采用台湾或进口件组装。

 5、 水槽2组

 采用1.5mm抛光不锈钢板制作，长度7米，配置水箱一个，前段配1.7米恒温式水泵循环供水短水槽，可调式水槽支架，与引取机联接；

6、 引取机1台

a、东莞普通2.2KW电机，正弦变频器；

b、线速500米/分，磨擦张力落线装置；

c、配四段变速器粗调速；

d、引取轮为φ350无槽式铸铝双轮，陶瓷棒分线排列；

e、线速显示，与主机联动；

f、 不锈钢密封水箱，内置喷水阀；

g、配有计米轮。

7、 储线架1台

a、长10米，滑轨式跑车；

b、1HP减速电机传动，5kg电磁张力储线；

c、储线轮为铝质，共21片，储线量230米；

d、与收线机联动。

8、 计米台1台

a、计米功能；

b、压线功能，使线不逆转。

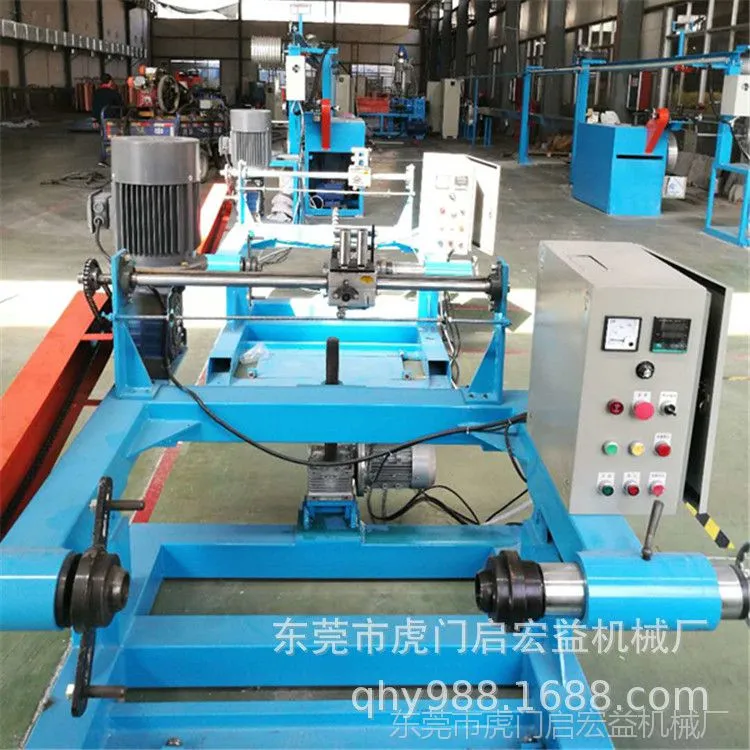

9、           收线机1台

a、双轴交替，适合φ400~φ630线盘收线，可变换为打饼收线；

b、国产3HP电机双电机；

c、光杆式排线，线速500米/分；

d、与储线架联动控制；

e、米数显示，定长报警，双五位计米器。
