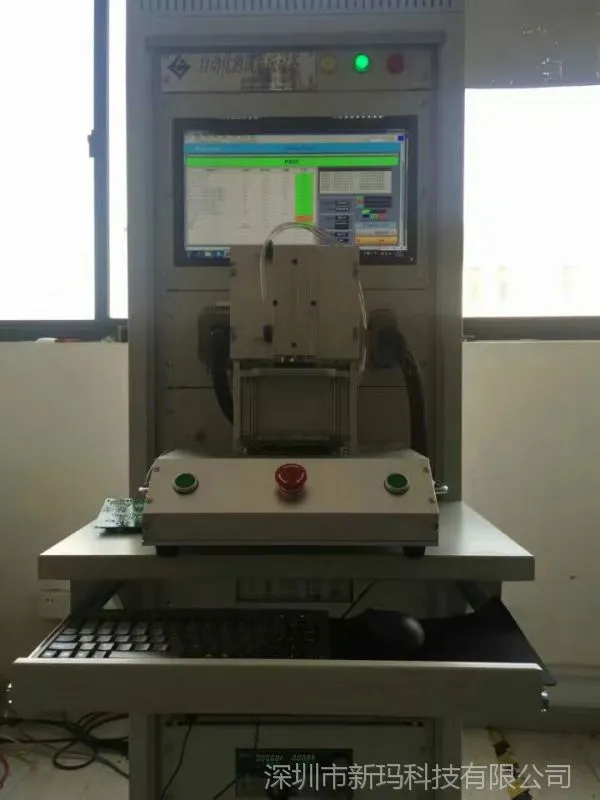

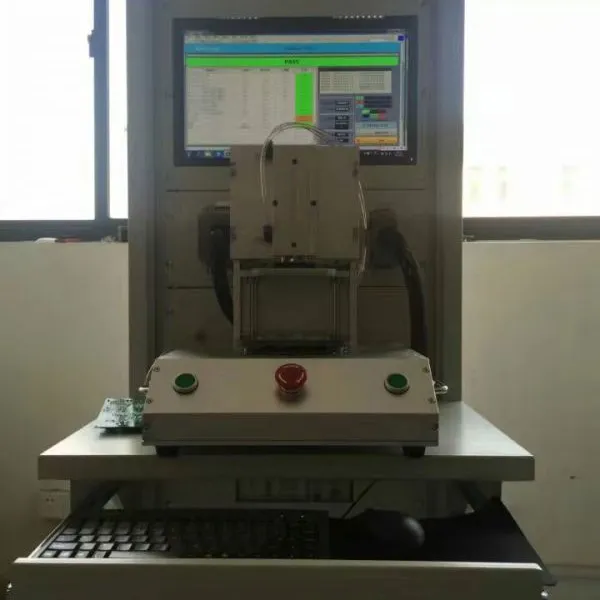

新能源汽车BMS测试系统设备产品概述：

　　适用于新能源汽车及储能系统的动力锂电池组BMS性能、指标综合测试及硬件在环测试；可测量BMS的功耗，模拟电芯电压、电流、模块温度、总电压、绝缘阻抗以及碰撞信号、反接、掉线等状况；实时监控各种状态下的BMS状态输出，判断BMS的功能是否正常、性能指标是否符合设计要求、各种电气性能异常的保护措施是否有效；

　　新能源汽车BMS测试系统设备硬件系统：

　　采用当今***的模块化设计，测试仪器采用进口智能仪表和专用模块测试，采用计算机集中控制系统，使系统更加可靠，维护更加方便。上位机负责监控管理整个测试系统的状态及测试数据的管理，下位机负责数据的采集和流程控制

　　新能源汽车BMS测试系统设备软件系统：

　　采用WIN98/WIN2000/WINNT操作系统，开发语言采用美国NILabviews开发，使系统非常可靠。软件功能强大，操作方便，用户开机后自动进入测试系统，退出时自动关机，减少人为操作出错。系统包含:自动测试、系统配置、数据管理、计量鉴定、系统维护五部分组成。

　　同时系统设计软件用户权限设计、Barcode条码控制和测试数据保存，满足可追溯性品质要求

　　新能源汽车BMS测试系统设备设备特点：

　　1.软件设计权限保护，程度的***软件安全和测试规格标准；

　　2.良好的用户界面，可以实时监控测试结果以及测试数量，不良数量和不良率；

　　3.测试结果数据自动保存，完善产品品质可追溯系统，可导入DBC文件

　　4.设备自动测试具备测试标准防呆功能，确保测试品质一致性；

　　5.设备BMS的功耗，模拟电芯电压、电流、模块温度、总电压、绝缘阻抗以及碰撞信号、反接、掉线等状况；实时监控各种状态下的BMS状态输出，判断BMS的功能是否正常；

　　6.支持RS485,RS422,USB通讯协议；可兼容多种CAN通讯协议

　　7.支持条枪扫描及工程码比较功能及条码调程式功能；

　　8.至少3级及以上使用者权限设定；

　　9.IO控制功能,可以通过快速更换夹具切换不同的机种测试；

　　10.开放式的测试平台能够编辑所有测试项目，具备计算机化控制和测试数据的分析能力，模组化设计，扩充性强，维修容易；精准度高，稳定性好、模块化设计，使用灵活；

　　新能源汽车BMS测试系统设备测试项目：

　　1.电池均衡测试

　　2.CANBUS通讯功能测试

　　3.电压、温度精度比较功能

　　4.电池过压、充电过温、过流、欠压、放电过温、放电过流、放电短路故障模拟测试

　　5.绝缘功能检测

　　6.数字量输出、输入比对测试

　　7.PWM输入、输出检测

　　8.国标充电接口检测

　　9.国标快充、慢充检测等功能

　　测试参数：

　　电池模拟：20串（可串联至240串），***/5V

　　恒压源：750V

　　电流源：400A

　　通讯：CAN232,485

　　电池组绝缘电阻模拟：2路

　　CAN-BUS接口：4

　　PWM输入/输出：2/3路

　　DI/DO：8路
