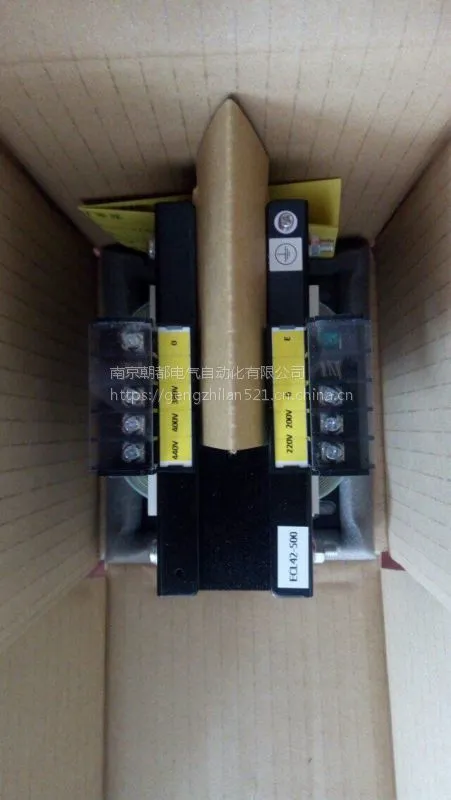

特　長

• 静電シールド標準装備(ＴＲＡ型は除く)


• 堅牢な端子台構造により強度アップ。


• 端子間の側壁を高くし安全性を重視。


• 振動にも外れないＣ型カバーを使用。


• 端子台の材質は、耐油、耐熱、耐薬品に強い


　　ＰＢＴ樹脂(ＵＬ９４Ｖ－０)を採用。

本　体　仕　様


• 一次電圧：０－３８０－４００－４４０Ｖ


• 二次電圧：０－２００－２２０Ｖ


• 絶縁階級：Ｂ種絶縁（３０ＶＡ～２．５ＫＶＡ）　Ｆ種絶縁（３ｋＶＡ～５ｋＶＡ）


• 静電シールド(Ｅ)標準装備


• トランス本体接地端子（Ｇ）標準装備




端　子　台　仕　様
【M4(30VA～300VA)/M5(400VA～3KVA)】


• 端子台本体：ＰＢＴ(黒)　ＵＬ９４Ｖ－０


• 導　電　板　：Ｃ２６８０Ｒ　ｔ＝１．５　Ｎｉ処理


• 結線ビス　　：Ｍ４ｘ８Ｌ／Ｍ５ｘ１０Ｌ　ＳＷＣＨ　Ｚｎ処理　フリー端子ねじ


• カバー　　　：ＰＣ(透明)　ＵＬ９４Ｖ－０


• 締付トルク　：Ｍ４端子台＝１．８Ｎ?ｍ　Ｍ５端子台＝３Ｎ?ｍ



【M8(4KVA?5KVA)】


• 端子台本体：ＰＢＴ(黒)　ＵＬ９４Ｖ－０


• 導　電　板　：Ｃ２６８０Ｒ　ｔ＝１．５　Ｎｉ処理


• 結線ビス　　：Ｍ８ｘ１４Ｌ　ＳＷＣＨ　Ｚｎ処理　フリー端子ねじ


• カバー　　　：ＰＣ(透明)　ＵＬ９４Ｖ－０


• 締付トルク　：Ｍ８端子台＝９Ｎ?ｍ

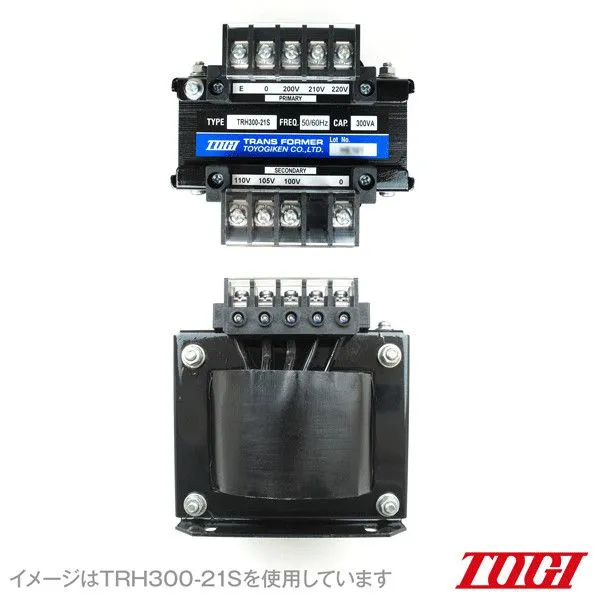

型　式　一　覧【ＴＲＨ－４２Ｓシリーズ】


型式名	容量 (VA)	二次 電流 (A)	W	H	D	A	B	L	概算 質量 (kg)	取付穴
TRH30-42S	30	0.15	82	89	85	55	55	75	1.2	4.5x10
TRH50-42S	50	0.25	82	89	90	55	65	80	1.4	4.5x10
TRH75-42S	75	0.375	82	89	100	62	69	90	1.8	4.5x10
TRH100-42S	100	0.5	89	94	100	62	74	90	2.2	4.5x10
TRH150-42S	150	0.75	89	94	105	66	74	95	2.5	5.5X10
TRH200-42S	200	1	101	103	110	66	89	105	3.5	5.5X10
TRH300-42S	300	1.5	117	114	120	75	79	97	4.5	5.5X10
TRH400-42S	400	2	133	134	120	97	72	91	5	7.0X14
TRH500-42S	500	2.5	133	134	130	97	82	101	6.4	7.0X14
TRH750-42S	750	3.75	152	150	130	111	81	111	9.1	7.0X14
TRH1K-42S	1K	5	159	157	145	111	101	124	12	7.0X14
TRH1.5K-42S	1.5K	7.5	145	203	175	90	130	150	18	8.0X16
TRH2K-42S	2K	10	145	203	205	90	150	175	23	8.0X20
TRH2.5K-42S	2.5K	12.5	152	213	220	90	170	200	28	8.0X20
TRH3K-42S	3K	15	152	213	235	90	175	210	30	8.0X20
TRH4K-42S	4K	20	204	262	215	180	153	183	38	8.0X20
TRH5K-42S	5K	50	204	262	225	180	165	195	45	8.0X20
