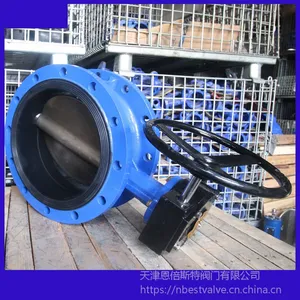

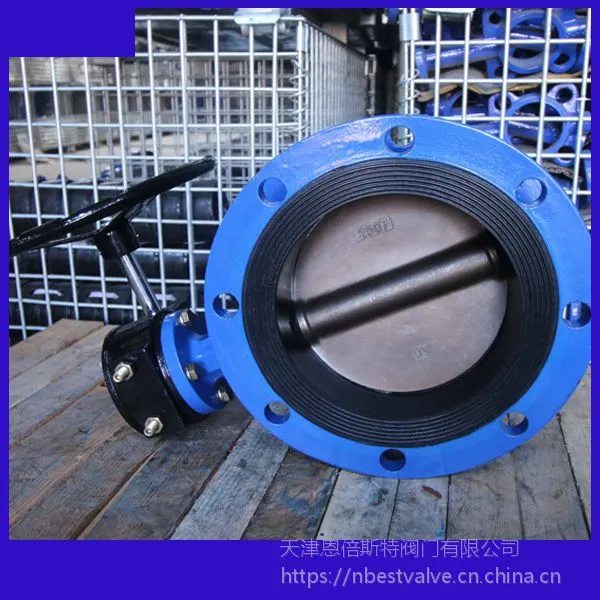

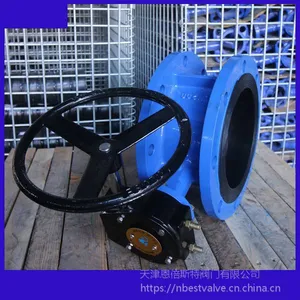

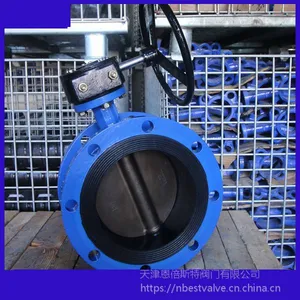

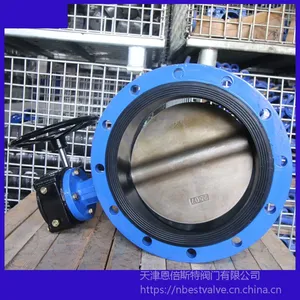

品牌:NBEST | 型号:D341X-10Q/2507 | 结构形式:垂直板式 |
3C阀门类别:工业 | 订货号:D341X-10Q/2507 | 加工定制:是 |
货号:D341X-10Q/2507 | 材质:球墨铸铁 | 连接形式:法兰 |
适用介质:弱酸碱介质 | 压力环境:常压 | 工作温度:常温 |
标准:国标 | 流动方向:双向 | 驱动方式:手动 |
零部件及配件:球体 | 用途:截止 | 类型(通道位置):二通式 |
口径:DN100 | 公称通径:DN100 | 安装尺寸:DN100 |
规格:DN100 | 是否跨境货源:否 | 阀板:2507 |
阀轴:SS416 | 传动:涡轮 |
1.用途及特点
软密封蝶阀适用于温度≤120℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为:
(1)设计新颖、合理,结构独特,重量轻,启闭迅速。
(2)操力矩小,操作方便,省力灵巧。
(3)可以任何位置安装、维修方便。
(4)密封件可以更换,密封性能可靠达到双向密封零泄漏。
(5)密封材料耐老化、耐腐蚀,使用寿命长等特点。
蜗轮法兰式软密封蝶阀设计、制造标准
设计标准:GB/T12238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度: GB/12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
蜗轮法兰式软密封蝶阀主要技术参数
公称通径 | DN(mm) | 50~2000 | ||
公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 |
试验压力Ps(MPa) | 强度试验 | 0.9 | 1.5 | 2.4 |
密封试验 | 0.66 | 1.1 | 1.76 | |
气密封试验 | 0.6 | 0.6 | 0.6 | |
适用介质 | 空气、水、污水、蒸气、煤气、油品等。 | |||
驱动形式 | 手动、蜗杆蜗轮传动、气传动、电传动。 |
蜗轮法兰式软密封蝶阀主要零件的材质
零件名称 | 材料 |
阀体 | 各种橡胶、聚四氟 |
蝶板 | 2507、1.4529特殊材料 |
密封圈 | 球墨铸钢、铸钢、合金钢、不锈钢 |
阀杆 | 2Cr13、不锈钢 |
填料 | O型圈、柔性石墨 |
蝶阀密封材料选用和适用温度
材料品种 | 氯丁橡胶 | 丁睛橡胶 | 乙丙橡胶 | 聚四氟乙烯 | 硅橡胶 | 氟橡胶 |
代号 | X | J | YBX | F | GX | FJ |
耐温度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ |
耐***温度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ |
适用工作温度 | ≤65℃ | ≤80℃ | ≤120℃ | ≤200℃ | ≤200℃ | ≤180℃ |

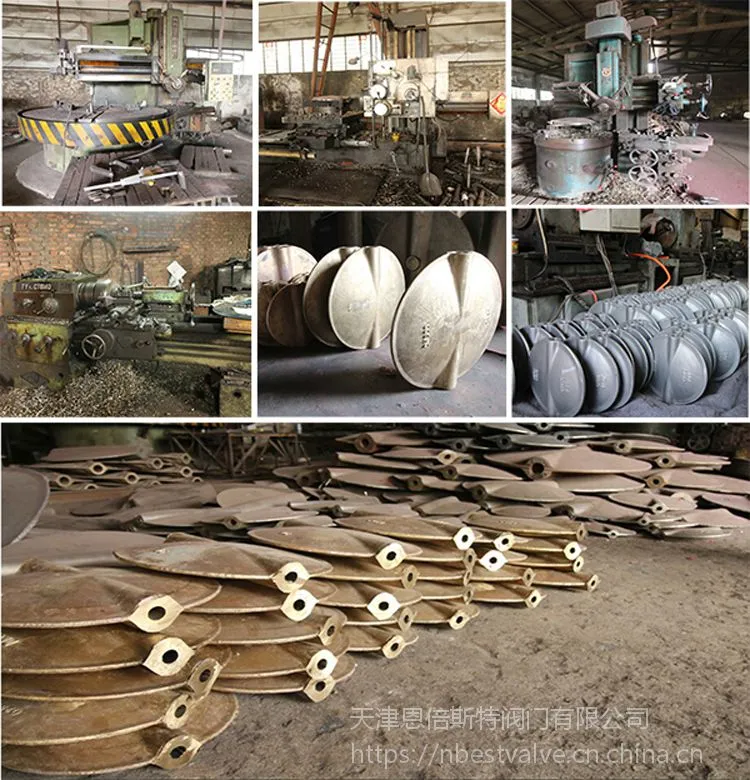

2.阀板加工

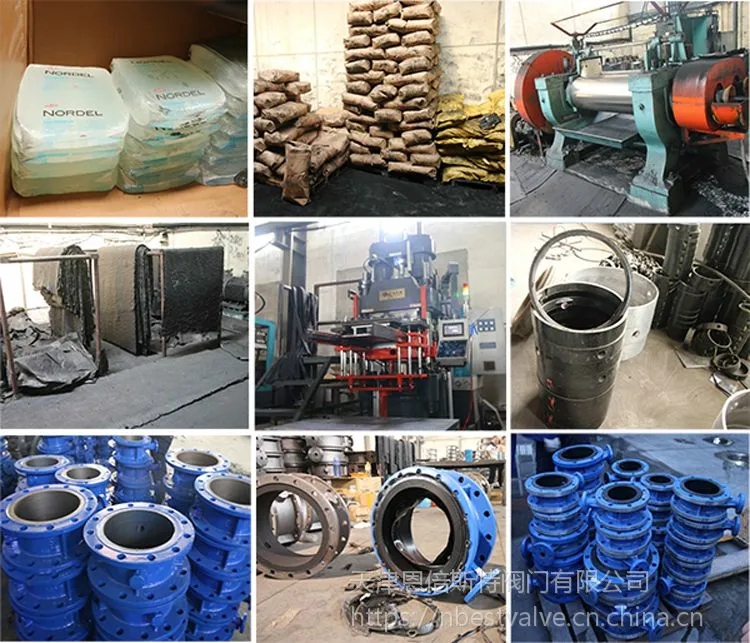

3.注胶流程

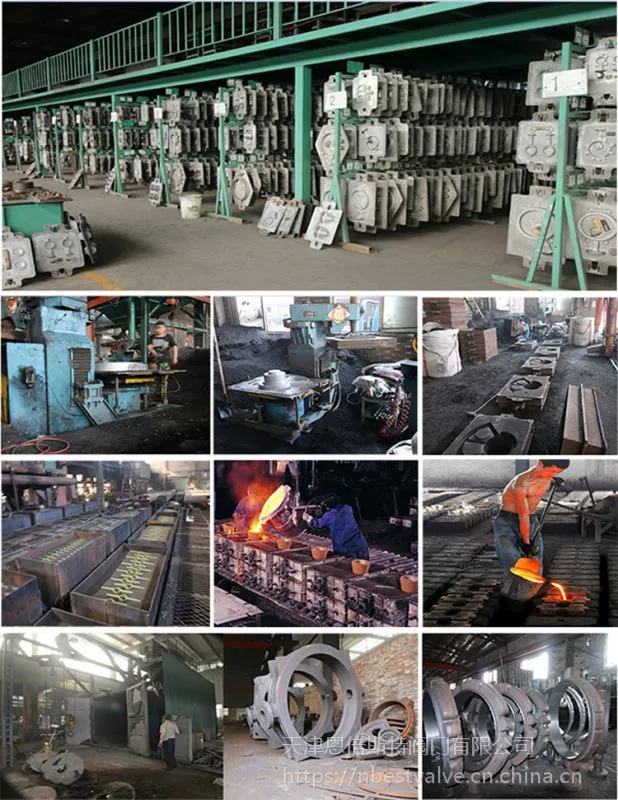

4.阀体铸造

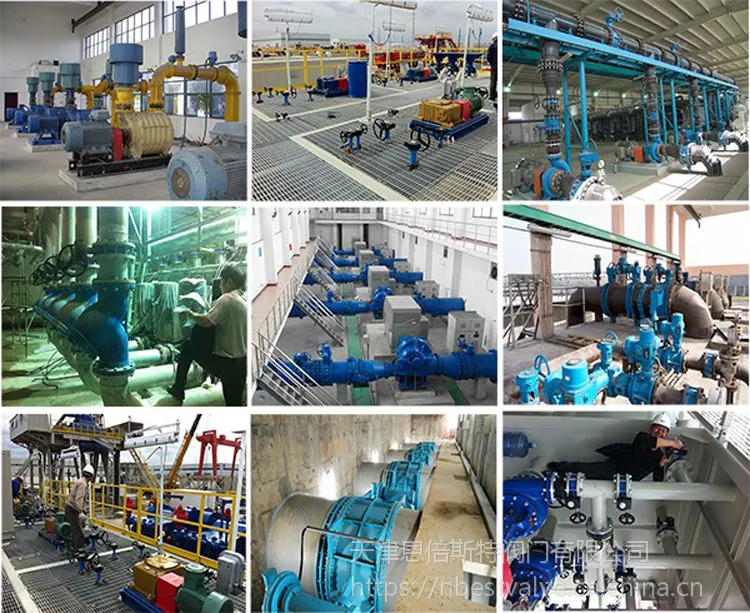

6.工程应用案例
8.联系我们
