南方测绘测深仪SDE230使用说明

SDE-230是南方全***高精度测量性测深仪，全金属外壳设计，IP67级防护，以全新、高速工控主板和精简定制WindowsXPE系统组成稳定操作平台，可外接所有GNSS接收机，实现长期持续稳定作业，内部集成更智能，更专业的导航，测深软件，集数据采集，测量导航，数据后处理于一体，是水深测量，水文勘测，数据检测等工程的设备。江、河、湖、海等领域高精度水深测量；港口、航道水深测量和疏浚工程测量

全金属外壳，一体成型，多面散热，更加牢固、美观、可靠。

全金属外壳，更加牢固抗震，多面散热设计，保障机内电子设备长期稳定工作，无缝衔接及多重密封处理，***整机达到IP67防护等级

高亮LED液晶屏和五线电阻触屏

高亮显示，更加清晰，精准触控，户外操作方便简单

全新低功耗工控平台，稳定可靠

***、高速低功耗工控主板，精简的WINDOWSXPE定制系统及***系统保护与系统还原措施，确保系统和数据更稳定，更安全

全新波形数据采集软件

精简的***数据采集软件，操控更稳定，功能更实用，界面更简洁

时间、空间双滤波及***的气泡滤除方法，适应更多复杂水域。

空间上自动增益控制（AGC）及阈值自动识别，时间上可变增益调节（TVG）及门限跟踪，使回波识别与锁定连续稳定，抗干扰能力强，同时，***的气泡滤除方法，有效消除水中气泡，涡流对测量产生的干扰

数据采集、测量导航、数据后处理功能全集成。

内置全新的导航测量软件，能外接所有GNSS接收机，单机实现测量导航、数据采集、数据后处理全作业流程，成果一气呵成，更方便快捷。

产品配件：

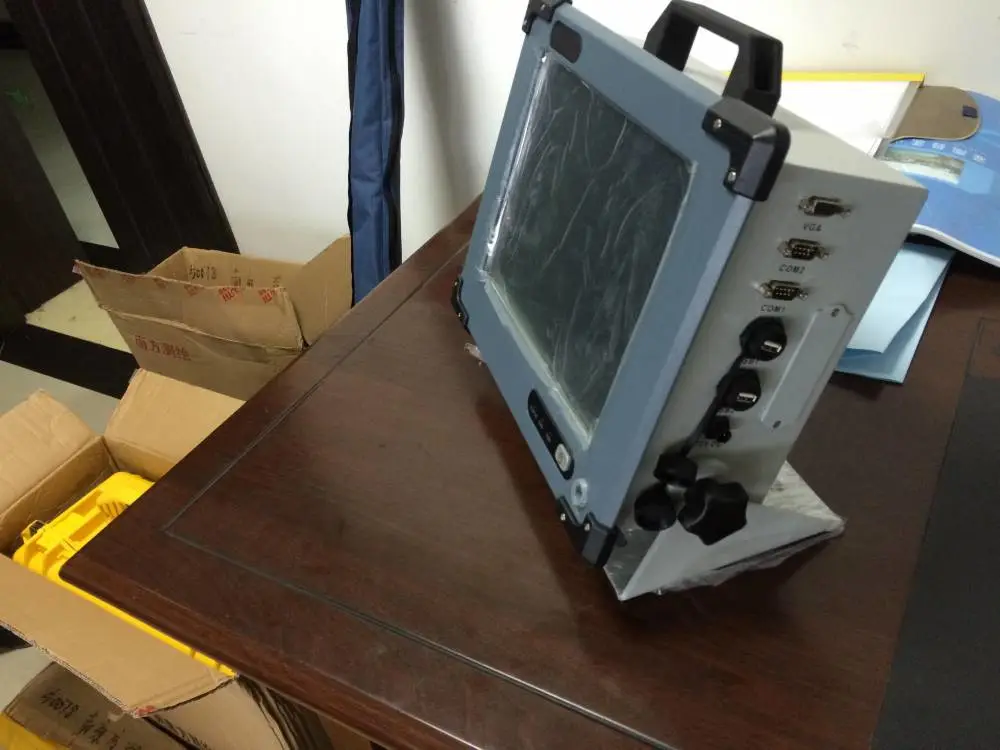

外接端口：

1）COM1、COM2 RS232接口2个，用于外接GNSS接收机及其他传感器；

2）VGA接口一个，用于扩展外接显示器；

3）高速USB接口3个，用于外接鼠标、键盘等附件以及数据拷贝；

4）电源接口一个，用于外接供电

换能器：

1）标配5°波束开角换能器，波束角更小，测量更***；

2）换能器船型导流设计，能有效减少水流阻力，干扰更小；

3）标配15米电缆线，长度可定制。

换能器连接杆：

1）不锈钢金属材质，坚固耐用，不易弯曲，不易腐蚀生锈

2）标配2米，长度可定制

3）上下拉环设计，方便固定安装；***粗口螺母用于GPS接收机固定

测量软件：

1）专业测深软件、新界面、更智能、更稳定

2）全新导航软件，集船舶导航、数据采集、数据处理三位一体

辅助配件：

1）鼠标、键盘一套

2）直流电源线线一条

3）12V/60W交流适配器一个

4）3米串口线一条

5）4GB存储U盘一个

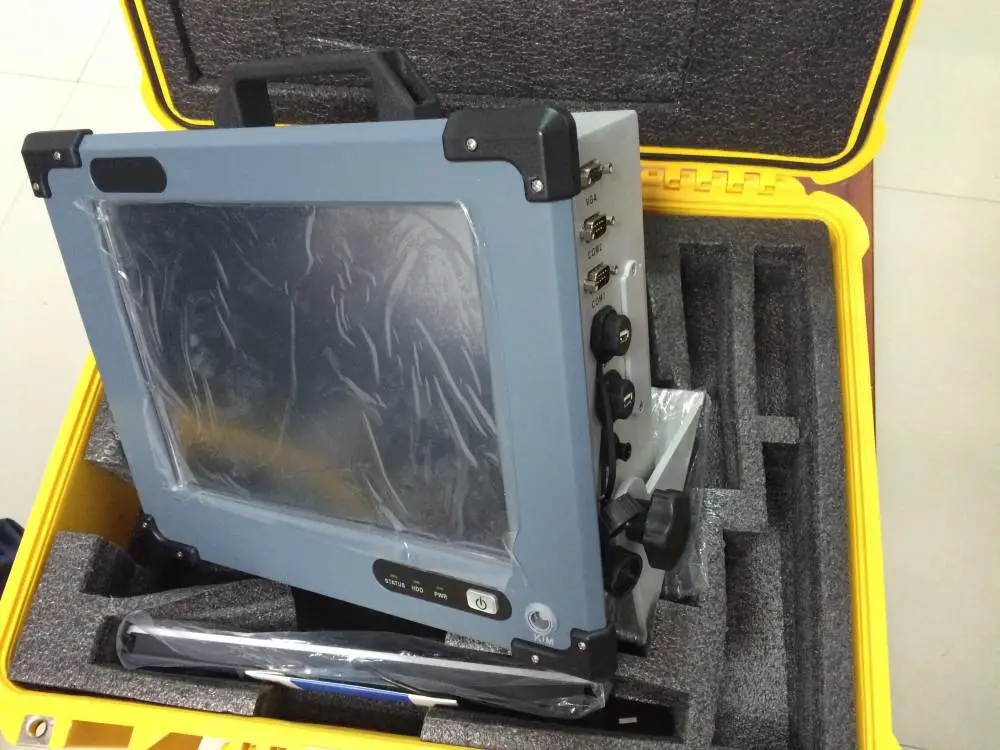

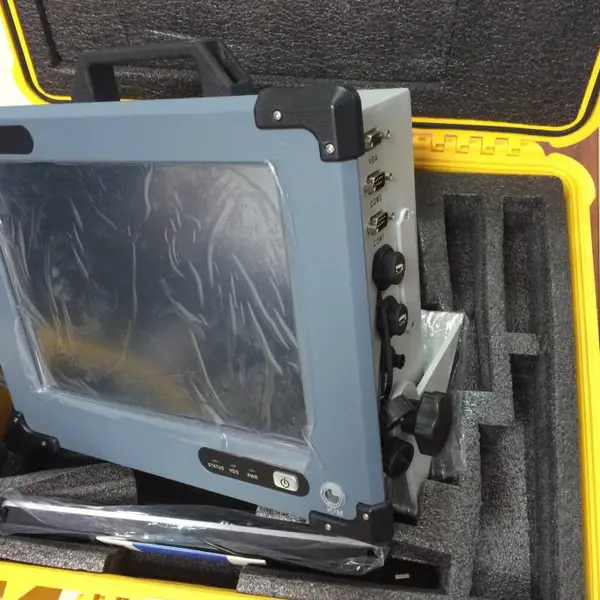

6）黑色主机箱一个

7）黑色配件箱一个
