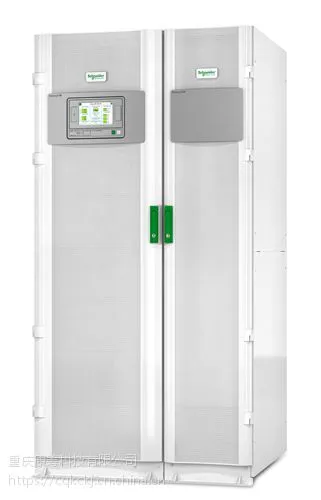

Galaxy VM 160 kVA UPS，并联式，400-400 V，带反馈保护， 带5x8启动服务

适用于数据中心、设施和工业应用的高度紧凑、高效节能的3相UPS。要与外部电池柜一起使用。

包括: 内置Modbus协议适配器 , 灰尘过滤器 , 安装指南 , 综合网络管理 , 与地震有关的规定 , 顶部及底部电缆入口

GVMPB160KHSFeatures

Galaxy VM 160 kVA UPS，并联式，400-400 V，带反馈保护， 带5x8启动服务

• 继电器报警信号输入

  用户可***的输入允许通过电源系统控制器来监控其他设备告警。

• 干式触点输出

  在与 APC 环境监控设备或系统配套使用时，可以提供远程故障通知。

• ECOnversion模式

  能够确保超高效率同时对电池进行充电、调节负载的功率因数并确保1级输出电压调节的工作模式。

• 综合网络管理

  提供***UPS远程监视和控制。让您可以从Web浏览器或行业标准的网络管理系统来远程监控UPS。

• 内部反馈保护

  提高系统对电源异常的耐受能力。

• 锂离子电池

  锂离子电池的使用寿命是典型铅酸电池使用寿命的两倍，并且更小、更轻、更为环保。

• Modbus RS-485和Modbus TCP支持

  启用远程监控系统和与StruxureWare?数据中心专家管理系统、楼宇管理系统或其他第三方系统的接口。

• 预装的灰尘过滤器

  保护UPS免受恶劣环境的损害

• ***和底端电缆入口(标准)

  灵活性允许客户做出决定，且不会增加成本。

Galaxy VM特点与优势

使用方便性

• 热插拔电池

  允许快速增加运行容量或更换现有的电池模块。所安装的模块由系统自动识别。

• 轮子已安装

  考虑到安装过程中的操作方便性。

• 顶部及底部电缆入口

  允许从顶部和底部布线而不需要额外的机柜，从而节省了占地面积并使安装具有灵活性。

• 包括5x8启动服务

  为厂家保修全面覆盖所需

安全性

• Internal backfeed protection

  提高系统对于电源异常的防御能力。

• 与地震有关的规定

  这些全钢外壳满足IBC Zone 2+抗震等级。

可用性

• 能够并行冗余

  通过多个不间断电源为所连接的设备供电，用于提高系统的冗余度

• 灵活的设计

  可用于广泛的配置，以适应任何运行环境

• ***电特性

  优异的功率调节功能，通过IGBT整流器可实现非常低的谐波失真，输入功率因数校正，以及高的电源效率

• 具有并行能力

  通过同时使用多个不间断电源来提高总的电源容量。

• 模块化电池供应

  允许更换电池而无需转到维护旁路，同时保持可用性和连续的负荷保护

• 能量存储灵活性

  常规的防水淹和模块化电池可提供不同的充电模式，允许根据特定的备份要求进行定制。

总体拥有成本

• 高效率

  高效率认为即使在较低的运行功率级别时仍然保持稳定

• 输入功率因数校正

  通过使用小型发电机和电线连接,使安装费用最少

• ECOnversion模式

  能够确保超高效率同时对电池进行充电、调节负载的功率因数并确保1级输出电压调节的工作模式。

• 宽电压范围输入

  专为恶劣电气环境设计，以延长电池寿命。

• 稳健操作

  可达40摄氏度或104华氏度而不会发生功率降容（单位：kW）。

可持续性

• 欧盟针对UPS的行为准则

  确保在欧盟销售的UPS具备高效率

• 针对UPS的能源之星认证

  通过第三方试验验证，确认UPS的效率居于市场同类产品的前25%之内

可服务性

• 前面维护

  简化安装和UPS维护，同时限度地减少对于空间的需求。

• 多级服务

  利用可选的服务包和单独的服务组件，我们的安装服务在设计上使您可以选择希望 APC 为您提供的服务。

易管理性

• 综合网络管理

  提供***UPS远程监视和控制。让您可以从Web浏览器或行业标准的网络管理系统来远程监控UPS。

• LED 状态指示灯

  借助于视频指示器可以快速了解设备和电源状态。

• 与StruxureWare Central（集中管理）软件兼容

  通过 APC InfraStruXure? Central 实现集中式管理。

• LCD触摸屏显示

  便于显示运行模式、系统参数和报警的全彩色文本和模拟图。

• 模拟图

  可以即时访问UPS的状态。

  输出

  输入

  电池与运行时间







  通讯与管理

  物理参数

  环境

  相符性

  常用

• 旁路连接

  内置静态旁路

• 旁路保护设备

  400.0

• 旁路输入电流

  231.0A

• 管理机构认证

  C-tick, CE, EN/IEC 62040-1, EN/IEC 62040-2, EN/IEC 62040-3, IBC 2012 and CBC2013 to Sds=2.02g, OSHPD, RCM, UL 1778, VFI-SS-111

• 标准质保

  厂家授权的启动装置提供 1 年现场保修或保换

• 工作温度

  0 - 40 °C

• 工作相对湿度

  0 - 95 %

• 操作高度

  0-999.9米

• 存储温度

  -25 - 55 °C

• 存储相对湿度

  0 - 95 %

• 存储高度

  0-14763.6米

• 在设备表面1米外可听到的噪音

  65.0dBA

• 在线热耗散

  19650.0BTU/hr

• 保护等级

  IP 20

• 高

  1970mm , 197.0cm

• 宽

  1052mm , 105.2cm

• 深

  854mm , 85.4cm

• 净重

  699.0kg

• 毛重

  744.5kg

• 装运高度

  2156mm , 215.6cm

• 装运宽度

  1490mm , 149.0cm

• 装运深度

  1060mm , 106.0cm

• 颜色

  White

• 控制盘

  7" Touch Screen Display

• 有声报警

  Audible and visible alarms prioritized by severity

• 紧急关断

  是的

• 可用的智能插槽数量

  2

• 电池类型

  没有内部电池 - 使用外部电池系统

• 额定电池电压

  480V

• 放电结束时电池电流

  314.0A

• 电池电压放电结束

  384

• 效率

• 额定输入电压

  400V 3PH

• 输入频率

  40 - 70 Hz

• 输入端子类型

  Hard Wire 3-wire (3PH + G)

• 工作电压范围

  320 - 456（380V）, 320 - 480（400V）, 320 - 498（415V）V

• 可调整的输入电压范围

  250 - 600V

• 输入总谐波失真

  小于3%的满负荷

• 所需输入保护类型

  销往全球的产品

• 其他输入电压

  380, 415

• 耐受短路电流 (Icw)

  65.0kAmps

• 输入电流

  262.0A

• 满负载下的输入功率因数

  1.0

• 输出功率容量

  144.0 K瓦数 / 160.0 kVA

• 可配置功率(瓦)

  144.0 K瓦数 / 160.0 kVA

• 额定输出电压

  400V 3PH

• 中性输出电流

  231A

• 输出电压失真

  低于 2%

• 输出频率(与主频率同步)

  50/60 Hz +/-1 Hz

• 输出频率(不同步)

  50/60 Hz +/-1 Hz

• 其它输出电压

  380, 415

• 负载高峰因素

  ***的

• 拓朴

  双转换联机


• 波形类型

  正弦波

• 过载运行

  125% 时为 10 分钟，150% 时为 60 秒

• 输出连接

  (1) Hard Wire 4-wire (3PH + G) (备用电池)

  (1) Hard Wire 5-wire (3PH + N + G) (备用电池)

• 输出电压 THD

  线性负载下小于 2%，非线性负载下小于 3%

• 输出电压容差

  静态下为+/- 1%，***负载阶变下为+/- 3%

• 旁路

  内置静态旁路
