| 品牌:锦能 | 型号:J41B | 连接形式:法兰 |
| 材质:不锈钢 | 公称通径:DN50-DN1000mm | 3C阀门类别:工业 |
| 订货号:01 | 货号:02 | 适用介质:水 |
| 压力环境:常压 | 工作温度:常温 | 标准:国标 |
| 外形:大型 | 流动方向:单向 | 驱动方式:手动 |
| 零部件及配件:阀体 | 形态:隔膜式 | 类型(通道位置):二通式 |
| 规格:常规 | 是否跨境货源:否 |

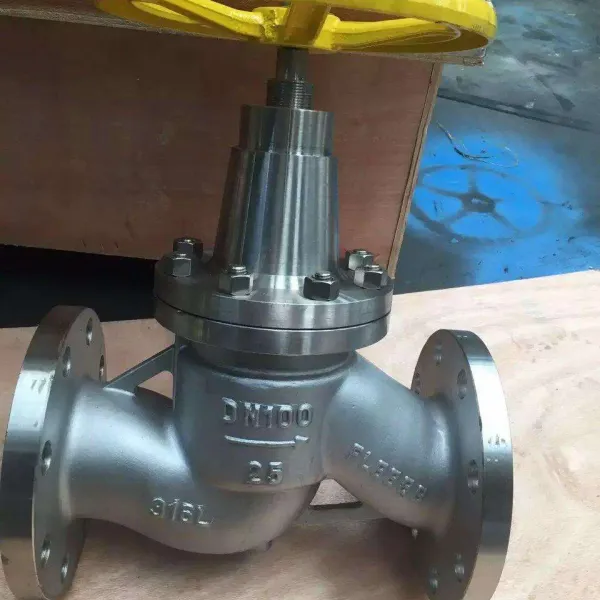

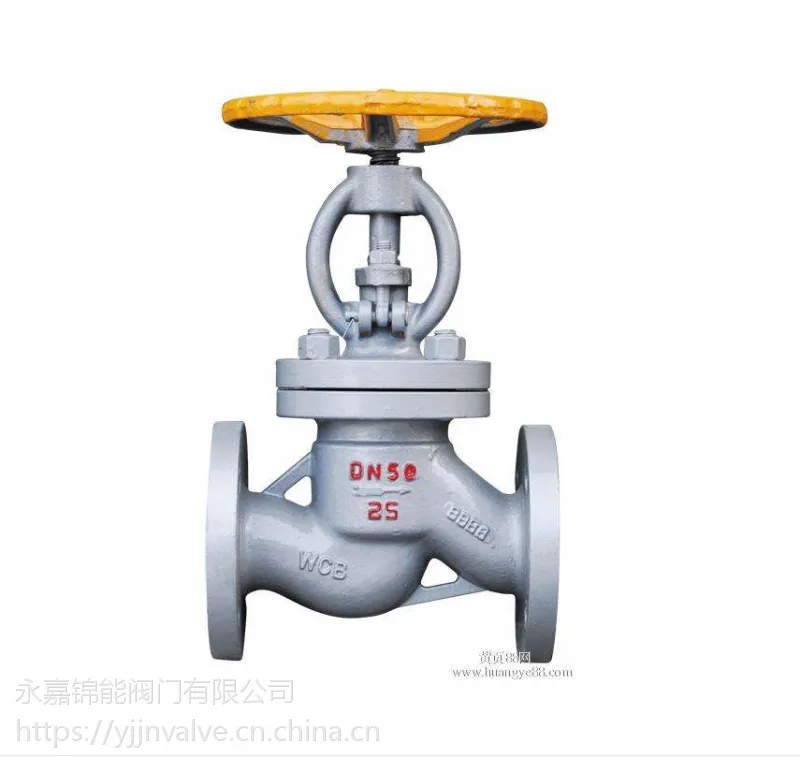

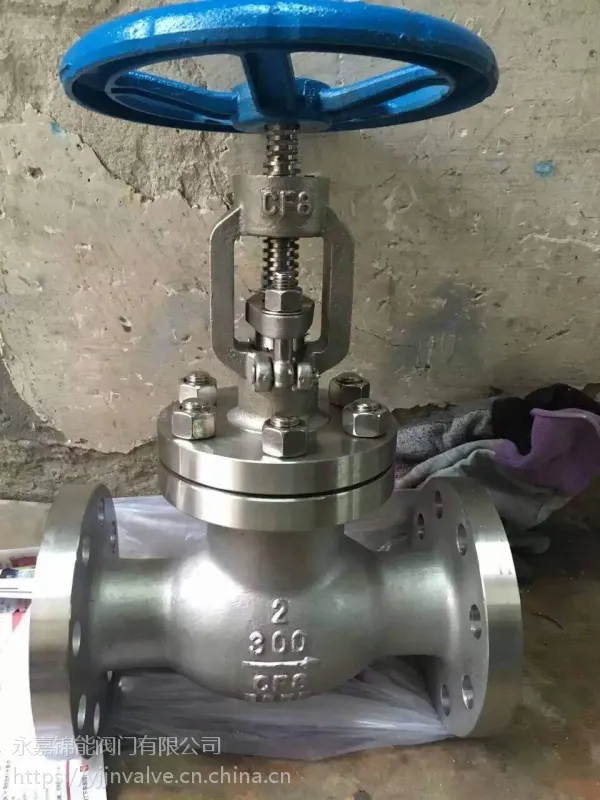

一、产品简介:
J41B氨用截止阀阀体的结构形式有直通式、直流式和直角式。直通式是最常见的结构,但其流体的阻力。直流式流体阻力较小,多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造,适用于较小通经、较高压力的的截止阀。 中通法兰为方形结构,阀杆采用间杆连接。
二、产品特点:
1.中通法兰为方形结构,阀杆采用间杆连接。
2.阀体密封面部位采用球凸状,与阀脚以线吻合密封。
3.密封面采用巴氏合金,密封性能好,使用寿命长
三、产品试验压力:
| 公称压力 PN(MPa) | 试验压力 (MPa) | |
| 壳体强度试验 | 密封试验 | |
| 1.6 | 2.4 | 1.76 |
| 2.5 | 3.75 | 2.75 |
四、产品尺寸:
| 公称通径 DN(mm) | 主要外形尺寸及连接尺寸(mm) | ||||||||||
| L | D | D1 | D2 | D6 | b | f | f2 | z-d | H | DO | |
| J41B-16C J41B-16Q J41B-16K | |||||||||||
| 10 | 130 | 90 | 60 | 40 | 35 | 14 | 2 | 4 | 4-14 | 196 | 120 |
| 15 | 130 | 95 | 65 | 45 | 40 | 14 | 2 | 4 | 4-14 | 196 | 120 |
| 20 | 150 | 105 | 75 | 55 | 51 | 16 | 2 | 4 | 4-14 | 196 | 140 |
| 25 | 160 | 115 | 85 | 65 | 58 | 16 | 2 | 4 | 4-14 | 204 | 160 |
| 32 | 180 | 135 | 100 | 78 | 66 | 18 | 2 | 4 | 4-18 | 208 | 160 |
| 40 | 200 | 145 | 110 | 85 | 76 | 18 | 3 | 4 | 4-18 | 248 | 200 |
| 50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-18 | 248 | 200 |
| 65 | 290 | 180 | 145 | 125 | 110 | 22 | 3 | 4 | 4-18 | 321 | 240 |
| 80 | 310 | 195 | 160 | 135 | 121 | 24 | 3 | 4 | 8-18 | 325 | 240 |
| 100 | 350 | 215 | 180 | 155 | 150 | 24 | 3 | 4.5 | 8-18 | 371 | 280 |
| 125 | 400 | 245 | 210 | 185 | 176 | 26 | 3 | 4.5 | 8-18 | 400 | 320 |
| 150 | 480 | 280 | 240 | 210 | 204 | 26 | 3 | 4.5 | 8-23 | 432 | 320 |
| 200 | 600 | 335 | 295 | 265 | 260 | 30 | 3 | 4.5 | 12-23 | 654 | 400 |
订货须知:
1、订货前请认真了解本产品,清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的锦能阀门专家为您审核把关。
3、订购产品时,请详细填明订货单位,收货单位,付款单位的名称,通讯地址(包括所在省、市、地、区县、街、号),开户行,帐号及代表人。
4、订购所有本公司产品均实行现款提货或款到发货。
验货(卸货)须知:
1、仔细对照与 订购时的产品(J41B氨用截止阀)是否一样,及包装箱有没有破损等。
2、选用适合的方式和工具,防止产品变形或损坏;我公司十分注重服务问题,为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标,以合作关系开发***产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题,都有专一的客户服务人员为您解答。
