室内综合球场LED照明灯布置方案

设计理念：为响应国家建立节能减排型社会的要求，LED照明灯开始在迅速进入人们的视线，LED作为节能照明设备，越来越受到人们的关注。本人根据相关球场工程的安装案例特设计套室内球场的LED照明替代传统金卤灯的相关方案供大家参考。

本方案灯具主要适用：室内篮球场、羽毛球馆、网球馆。

建议使用单位：企业员工球场，单位室内球场，体育场馆，训练场馆，一般性室内比赛场馆。

本方案相关球场参考数据：

        整体场馆尺寸：长：40米宽：40米  高：15米

        内含篮球场： 一片

             排球场：一片

             羽毛球场：六片

两侧为观众席参考案例（山西省运城市芮城体育中心）

注：室内篮球场的结构变化繁多，场地大小，房顶高度，能提供场地实际情况，本公司可根据情况而量身设计。

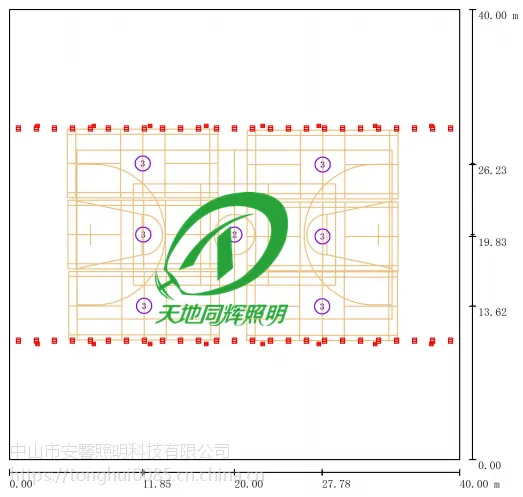

布置平面图：

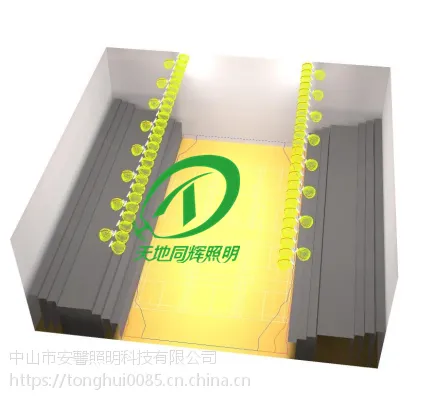

3D效果图：

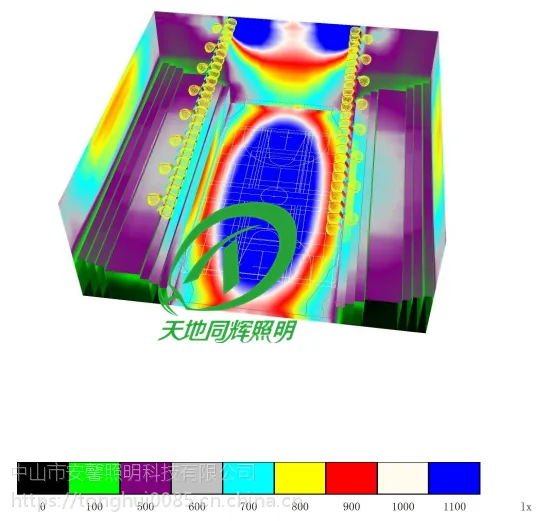

伪色表示图：（照明强度色彩示意图）

本方案合计使用16套200wLED照明灯具(用于观众席照明)

                                                   50套400W球场专用投射灯（用于体育场地照明）

中间部分为比赛场地区域，照度要求较高，采用马道布灯方式，布置于球场两边的上方，朝比赛区域投光

采用双线路控制：采用双线并联方式，1、3、5。。。。。；2、4、6。。。。；

 比赛模式下预计场地照明效果：

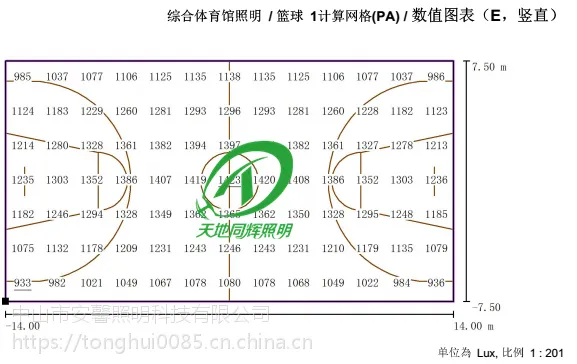

篮球场区域：

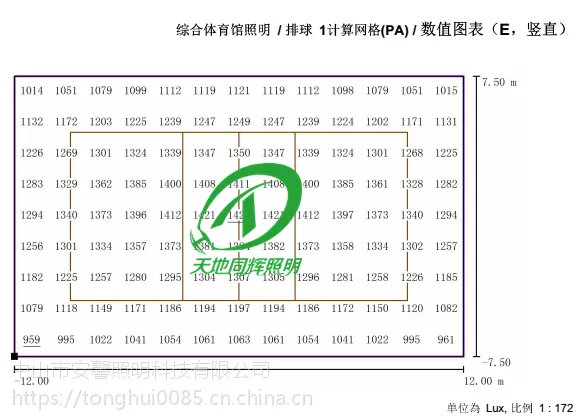

排球场区域：

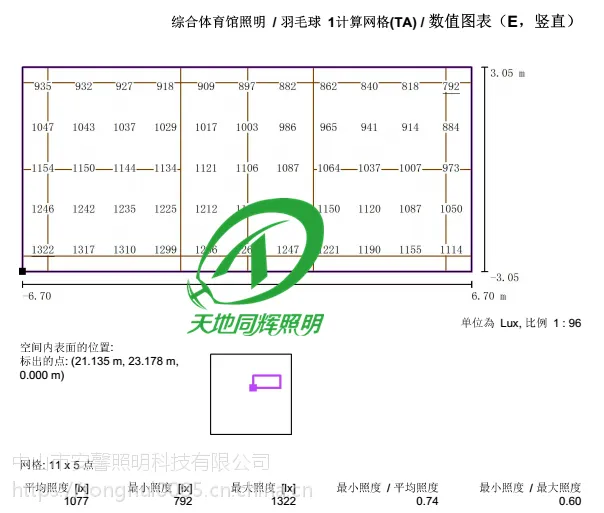

羽毛球场区域：

LED灯具与传统金卤灯的对比具有的优点：

1、使用寿命长，目前市场上的金卤灯是质保期主要在一年左右，而LED的质保期在两年以上

2、自耗功率小：LED灯具的自耗功率仅为金卤灯的10分之一

3、维护成本低：LED灯具可做到3年免维护，而金卤灯因为其自身的原因基本上必须达到一年更换一次光源2年更换一次整流器，灯具维护成本以及人工成本大大提高。

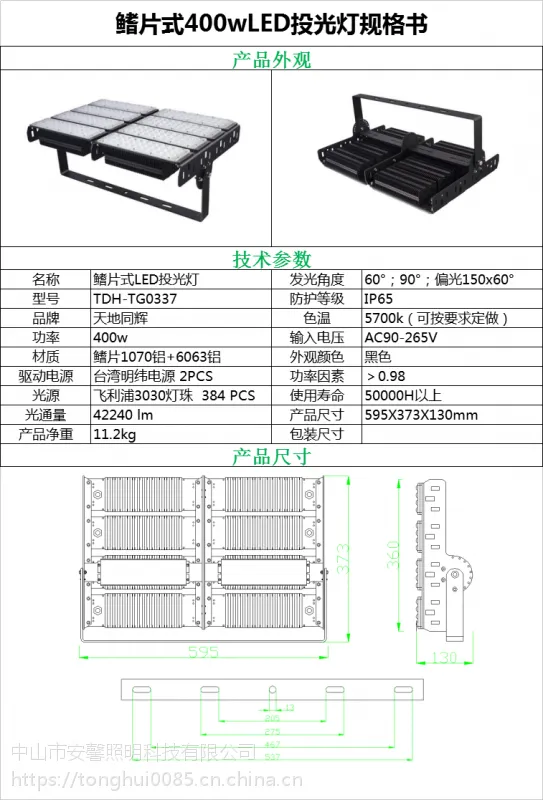

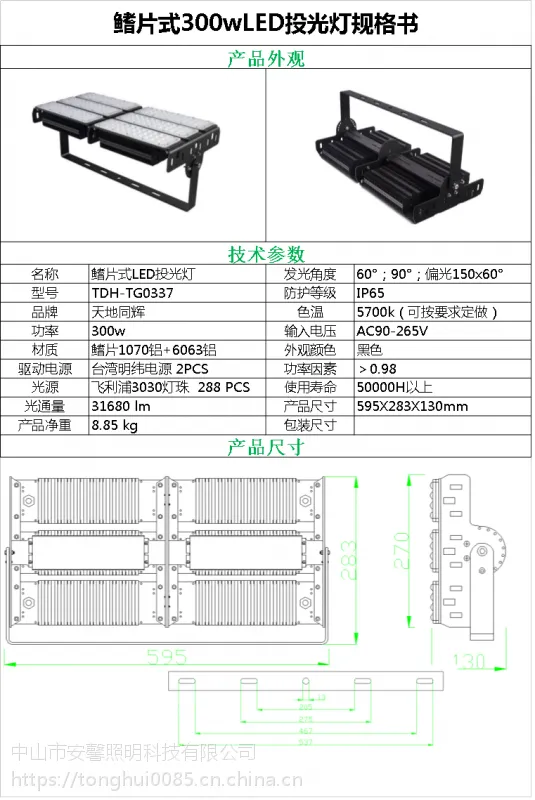

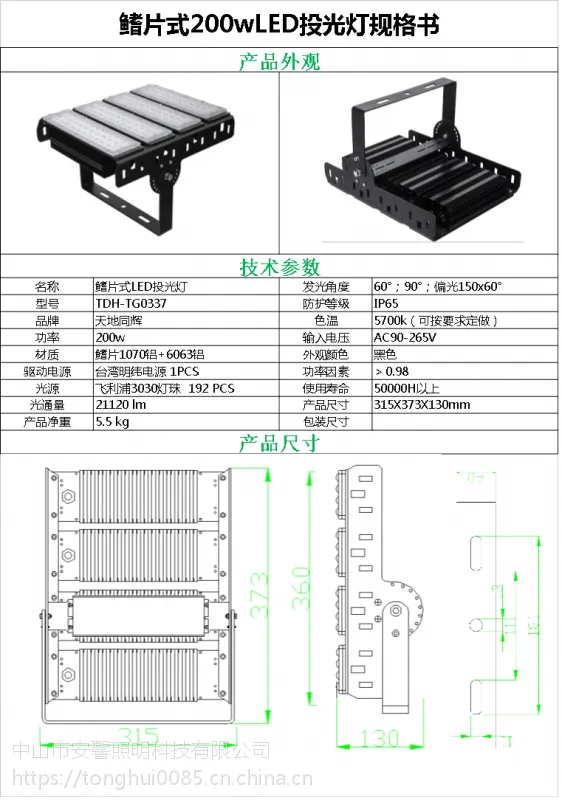

室内篮球场LED照明灯选用灯具：

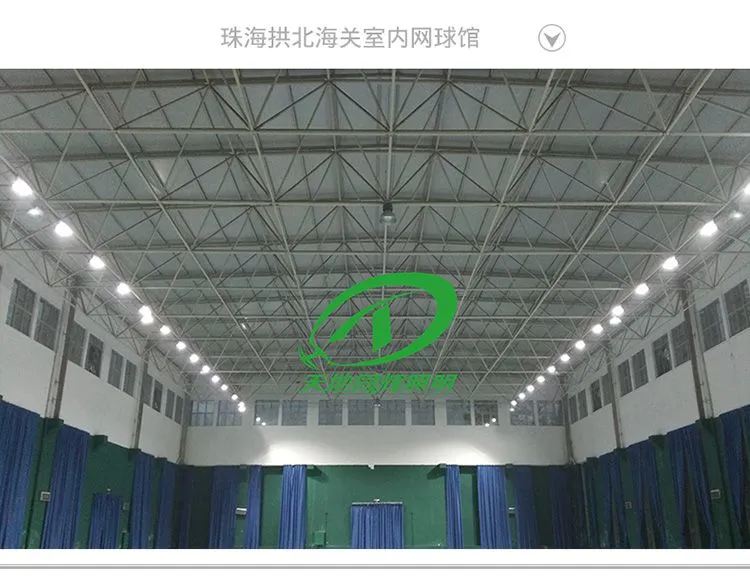

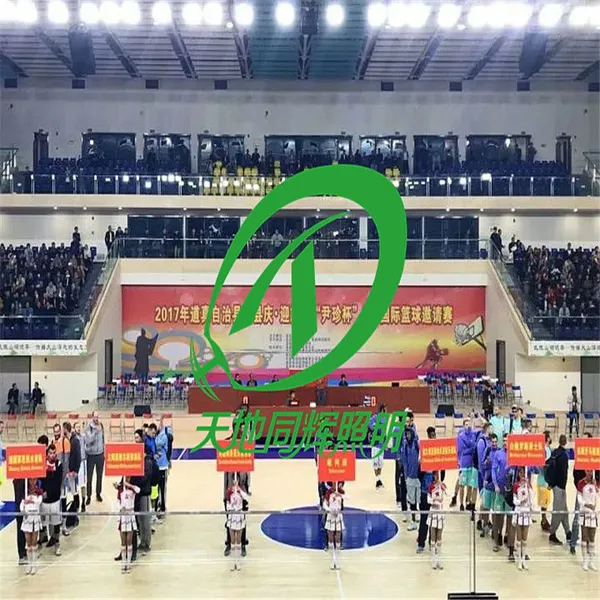

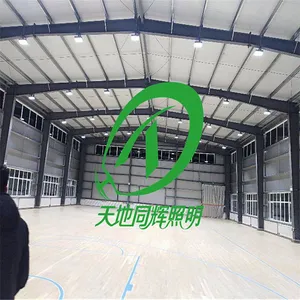

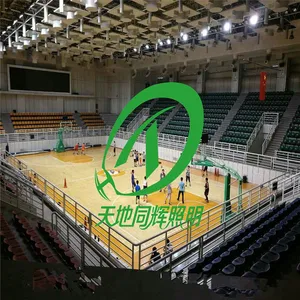

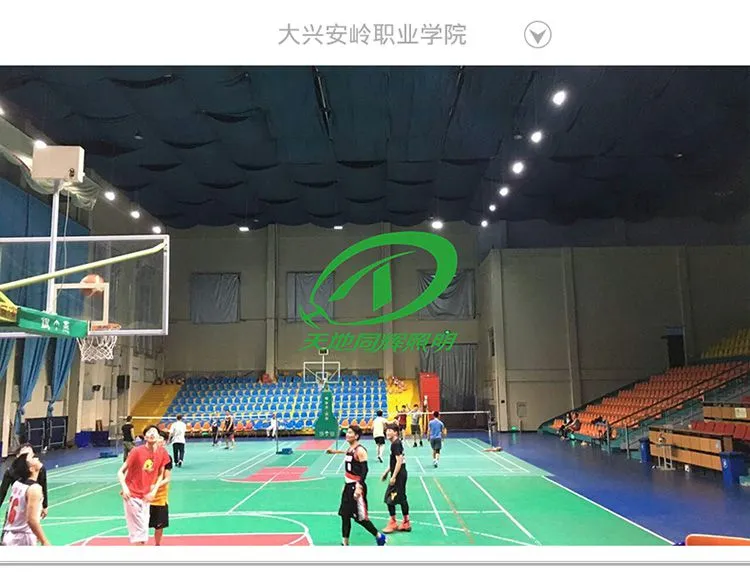

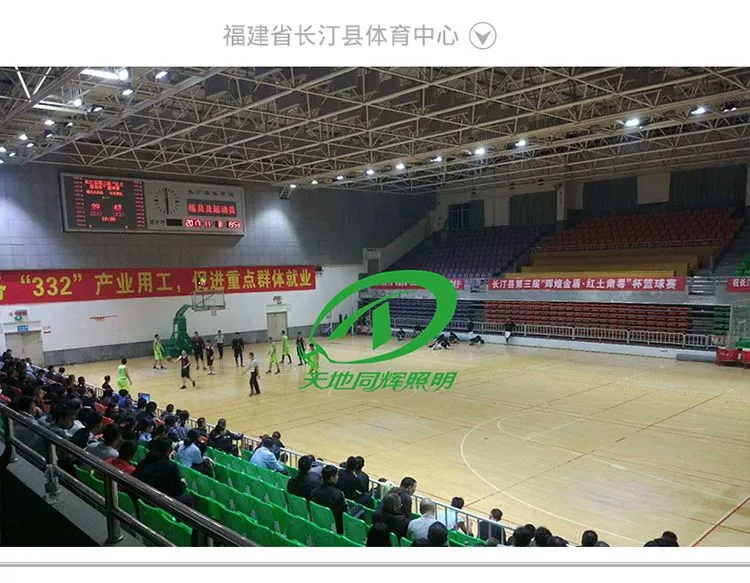

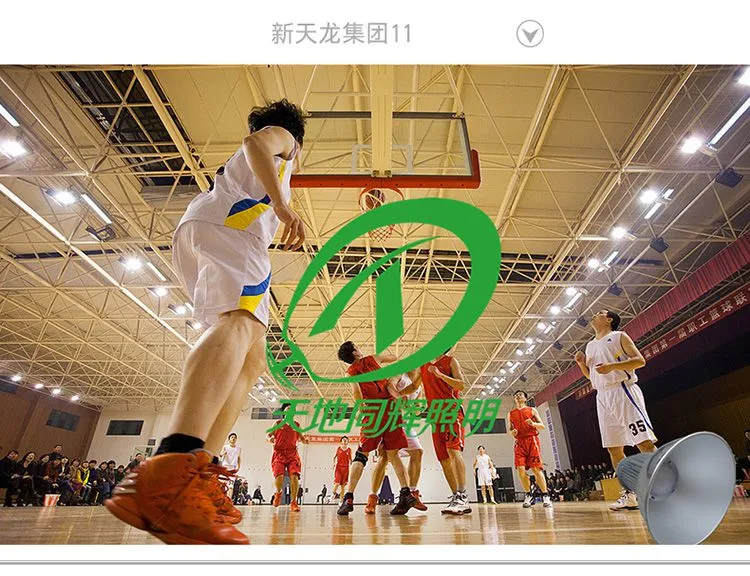

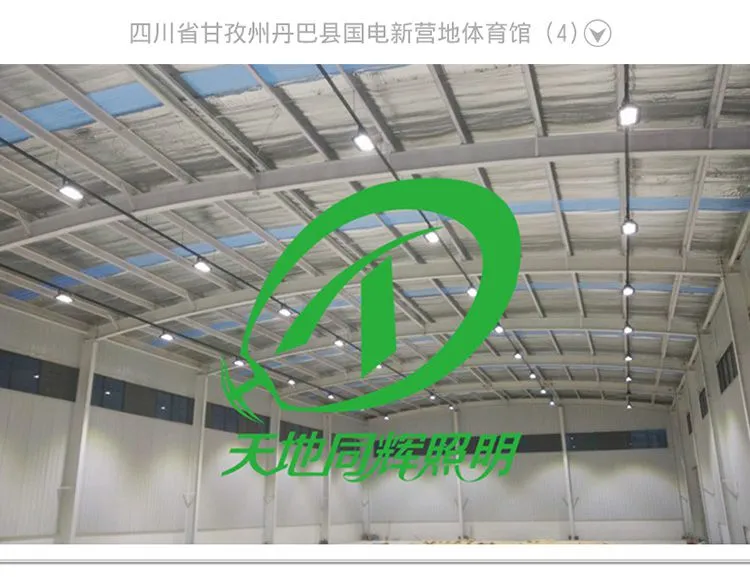

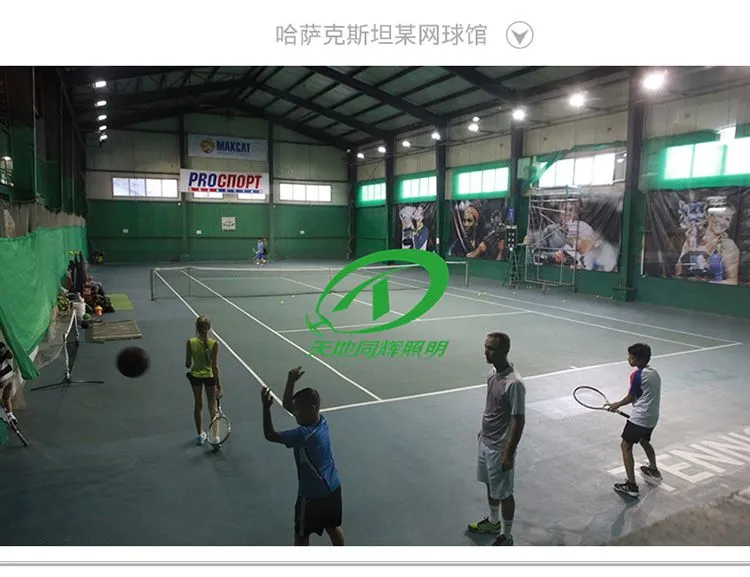

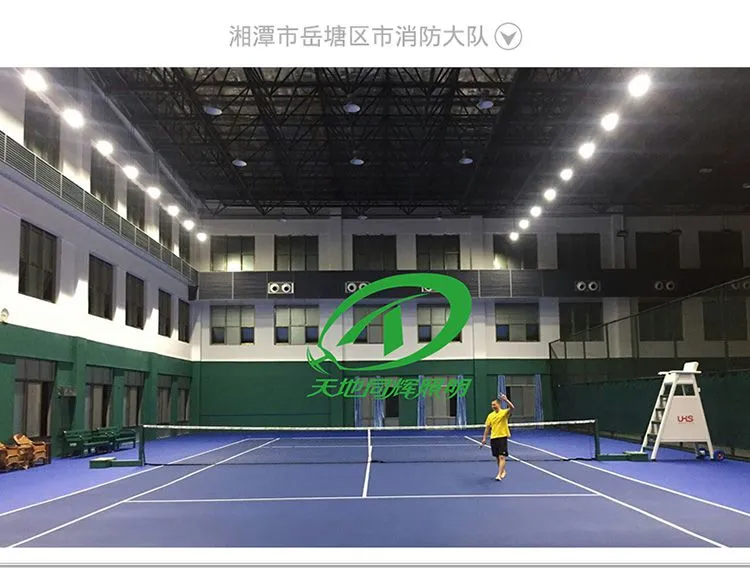

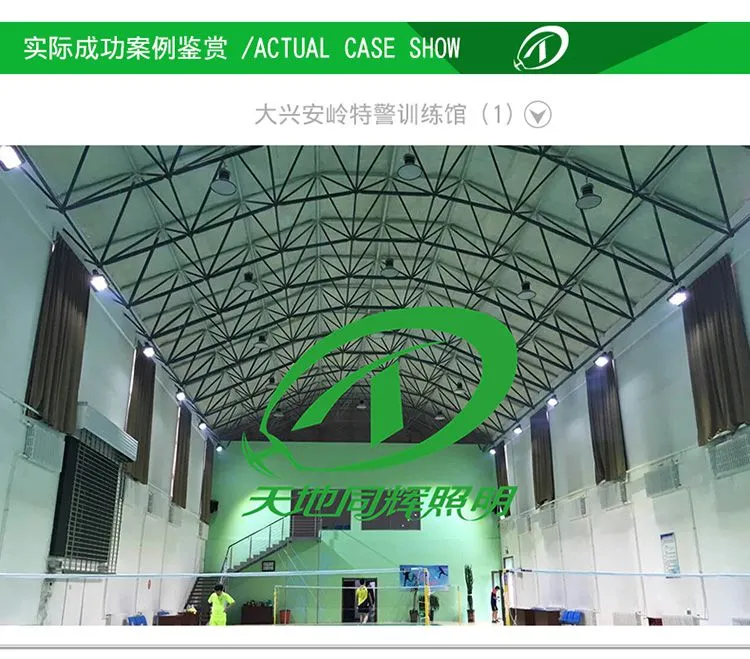

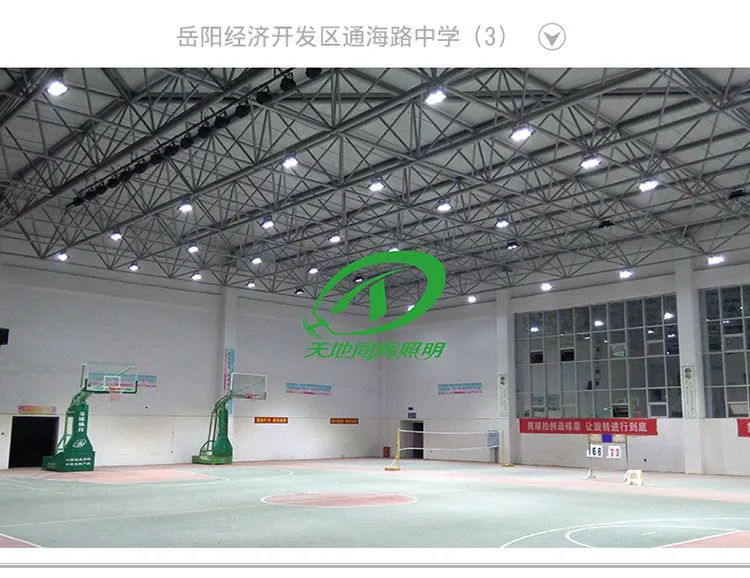

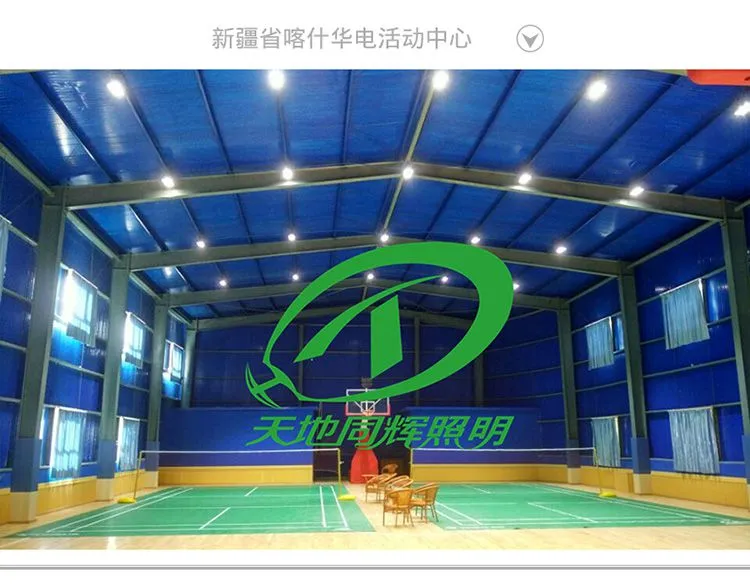

应用案例：
