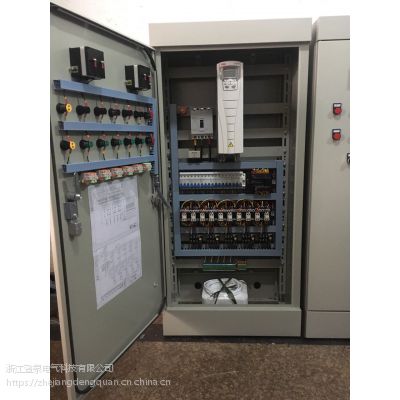

浙江登泉ABB变频水泵控制柜/无负压恒压供水设备/生活泵控制装置系统

变频水泵控制柜系统通过测到的管道压力，经变频器系统内置的PID调节器运算，调节输出频率，然后实现管网的恒压供水。变频器的频率超限信号（一般可作为管网压力极限信号）可适时通知PLC的进行变频泵切换。为防止水锤现象的产生，泵的开关将联动其出口阀门

结构及原理

变频水泵控制柜工作原理如下:

各类直接从市政管网进水的水池（箱）。如：各类建筑的地面蓄水池的进水，地面锅炉的冷水补水，地面空调系统冷却水循环水池的补水，地面热水循环水池的补水，消防和喷淋专用地面蓄水池的进水.智能变频恒压供水节能控制柜,变频供水节能控制柜假设整个系统由四台水泵，一台变频器，一台PLC的和的PID和一个压力变送器及若干辅助部件构成。各部分功能如下：安装于供水管道上的压力变送器将管网压力转换成1-5伏的电信号;变频调速器用于调节水泵转速以调节流量;PLC的用于逻辑切换。

此外，上述系统还配备了外围辅助电路，以保障自动控制系统出现故障时可通过人工调节方式维持系统运行，***连续生产。

特点

根据水池（箱）内水位的高低自动控制电磁阀（或电动阀）的启闭，以控制水箱(池)的进水并使水池（箱）自动保

持一定水量供用户使用。

选型说明

变频水泵控制柜主要由变频控制箱，压力传感器，水泵等组成。变频控制柜由断路器，变频器，接触器，中间继电器，PLC的等组成。

变频水泵控制柜系统选用原则水泵扬程应大于实际供水高度。水泵流量总和应大于实际供水量。

变频水泵控制柜选型：

用户可根据供水量和供水高度确定水泵型号及台数，然后对控制柜进行选型。

结论

一个质量较高的变频控制箱，从设计，工艺，制作制造，运输，包装，是实际要求较高的产品，要求各个环节质量保障，才能作出较高质量和水平的控制柜。
