产品介绍Product introduction

应 用： 固体料、强粉尘、易结晶、 结露场合

测量范围： 70米

过程连接： 螺纹、法兰

介质温度： -40～250℃

过程压力： -0.1～0.3MPa

精 度： ±15mm

防护等级： IP67

频率范围： 26GHz

防爆等级： Exd IIC T6 Gb

信号输出： 4~20mA/HART(两线/四线) RS485/Modbus

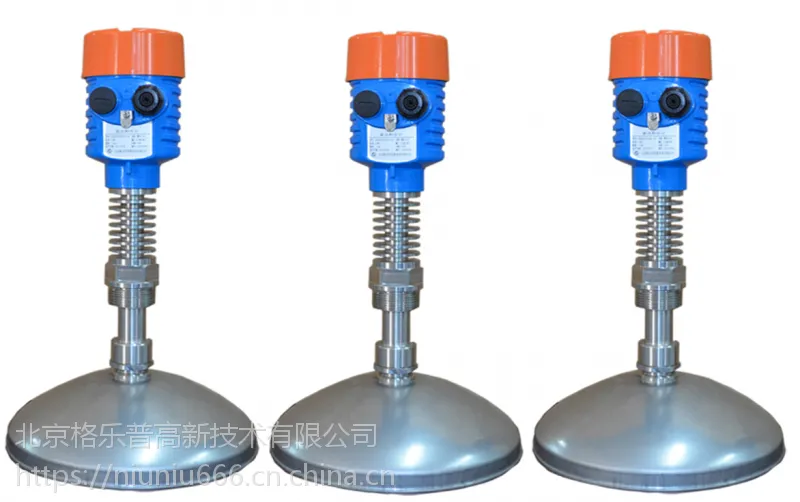

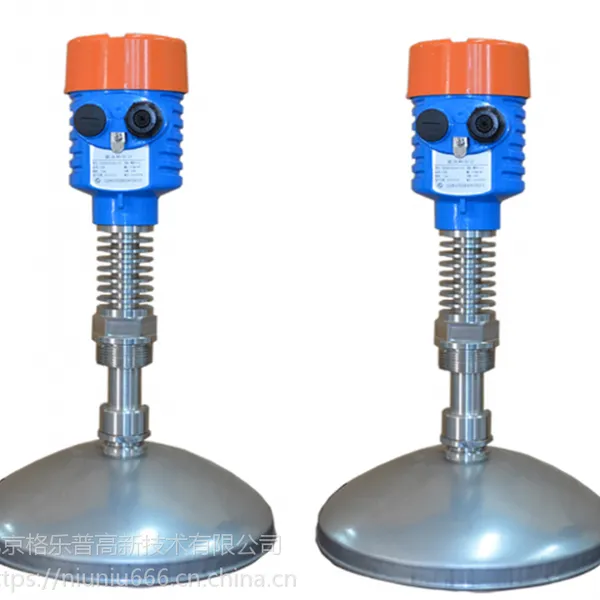

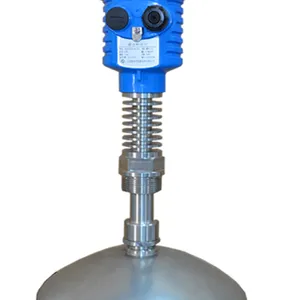

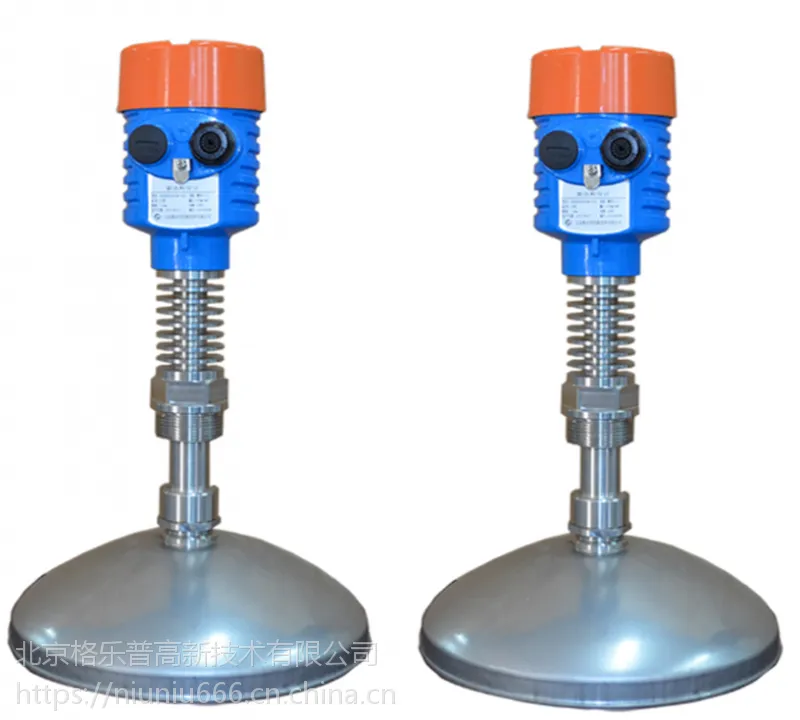

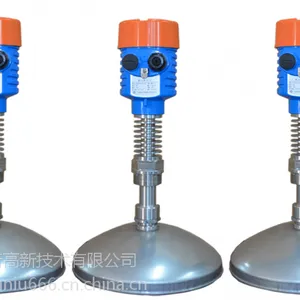

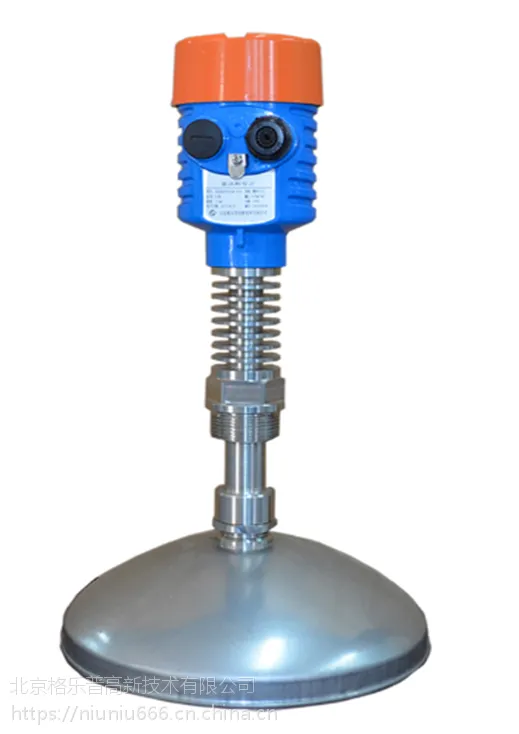

GRD98 系列传感器是 26G 高频雷达式物位测量仪表，测量距离可达 70 米。天线被进一步优化处理，新型快速的微处理器可以进行更高速率的信号分析处理，使得仪表可以用于反应釜、固体料仓等一些复杂的测量条件。

        雷达物位天线发射较窄的微波脉冲，经天线向下传输，微波接触到被测介质表面后被反射回来再次被天线系统接收，将信号传输给电子线路部分自动转换成物位信号（因为微波传播速度极快，电磁波到达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的）。

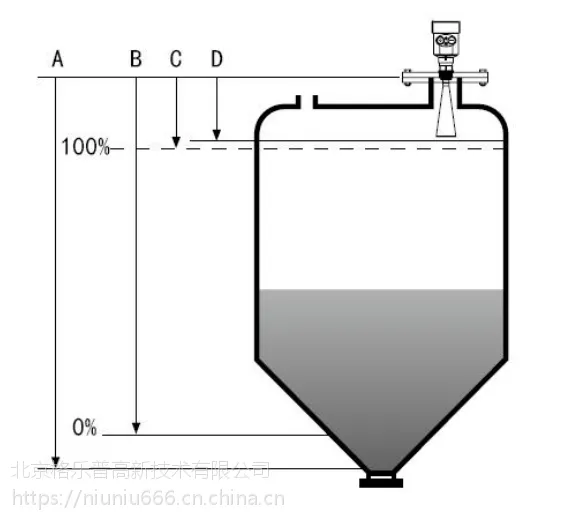

                A 量程设定

                 B 低位调整

                 C 高位调整

                 D 盲区范围

测量的基准面是：螺纹底面或法兰的密封面。

注：使用雷达物位计时，务必***料位不能进入测量盲区（图中 D 所示区域）。

特点

* 天线尺寸小，便于安装，非接触雷达，无磨损，无污染。

* 几乎不受腐蚀、泡沫影响，几乎不受大气中水蒸气、温度     和压力变化影响。

* 严重粉尘环境对高频物位计工作影响不大。

* 波长更短，对在倾斜的固体表面有更好的反射。

* 波束角小，能量集中，增强了回波能力的同时又有利于避    开干扰物。

* 测量盲区更小，对于小罐测量也会取得良好的效果。

* 高信噪比，即使在波动的情况下也能获得更优的性能。

* 高频率，是测量固体和低介电常数介质的选择。

安装指导

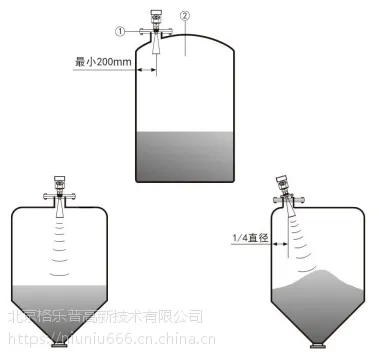

1、安装在直径的1/4处或1/6处。距离罐壁***小距离应为200mm。

注：①基准面 ②容器中央或对称轴

2、锥形罐：顶部平面，可装在罐顶正中间，可***测量到锥形底部。

3、有料堆时的储罐：天线要垂直对准料面。若料面不平，堆角大必须使用万向法兰来调整喇叭角度使喇叭尽量对准料面 。（因为倾斜的固体表面会造成回波衰减，甚至丢失信号的问题）

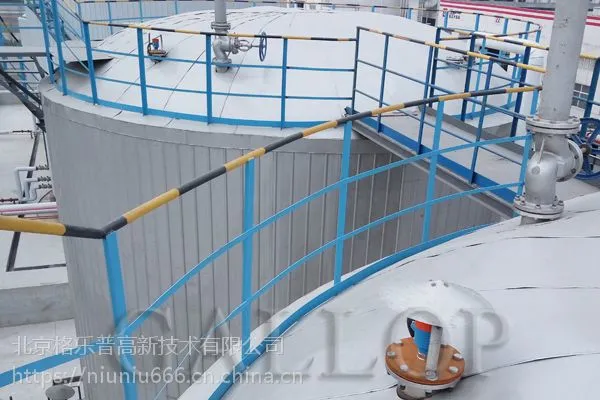

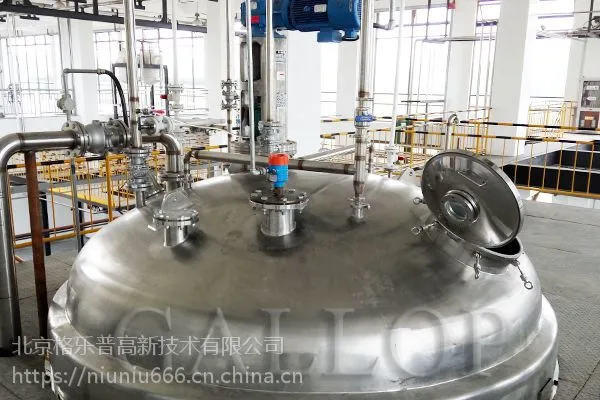

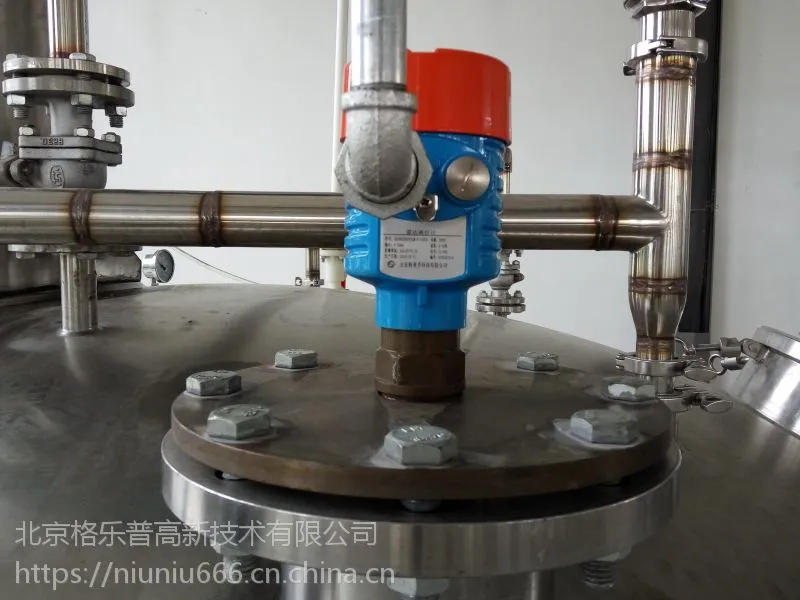

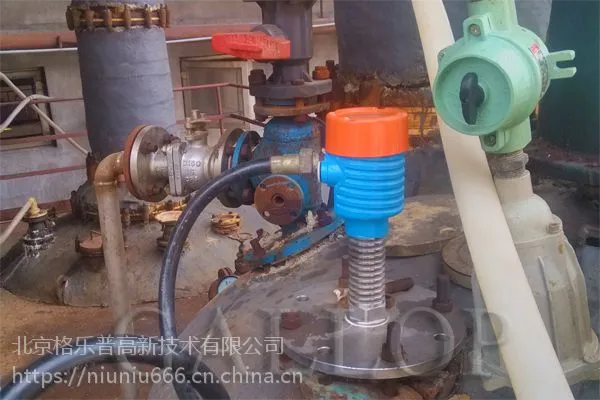

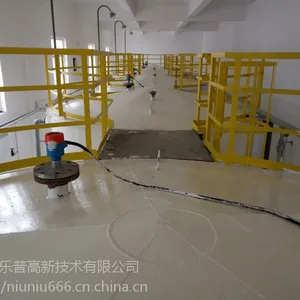

工程案例Project cases

江苏厚道药用生物技术有限公司

菏泽正大国际生态工程

江苏厚道药用生物技术有限公司

淄博新华制药厂

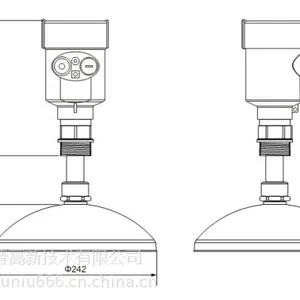

产品尺寸Product Specs

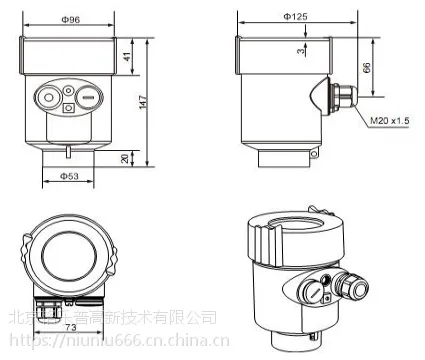

 表壳（单位： mm）

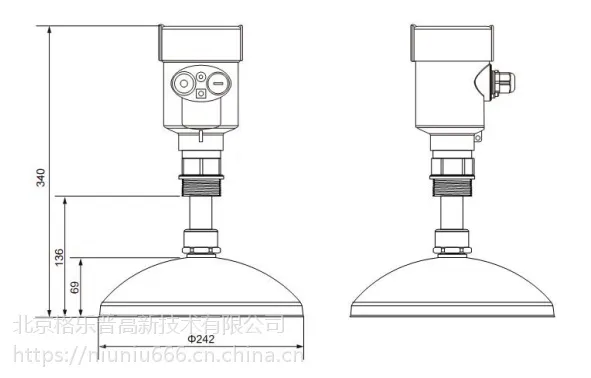

 984（单位： mm）
