概述:

MNS低压抽出式开关柜为近期开发的新产品。其技术水平达到九十年代国际***水平。本产品设计紧凑，结构通用性强，组装灵活，采用标准模块设计，是一种安全、经济、合理、可靠的新型低压抽出式开关柜。产品具有分断能力高，动热稳定性

好，电气方案灵活、保护等级高等特点。本装置符合IEC439，VDE660第5部分和GB7251-87《低压成套开关设备》***。ZBK36001-89《低压抽出式成套开关设备》专业标准。

使用环境:

l 周围空气温度不高于+40℃，不低于-50C，并且24h内其平均温度不高于+35℃．　　l 大气条件，空气清洁，相对湿度在温度为+40℃时不超过50%，在较低温度时允许的有较高的相对湿度，例如+20℃时为90%，但应考虑到温度变化，有可能会偶然地产生适度的凝露。　　l 海拔高度不超过2000m。　　l 本装置适应于以下温度运输和储存过程：-25至+55℃的范围之间，在短时间内(不超过24h)可达+70℃，在这个极限温度下装置不应遭到任何不可恢复的损伤，而且在正常的条件下应能正常工作。　　l 如果上述使用条件不能满足时，应由用户和制造厂协商解决。　　l 当本装置使用于海上石油钻采平台和核电站时，应另行签订技术协议。

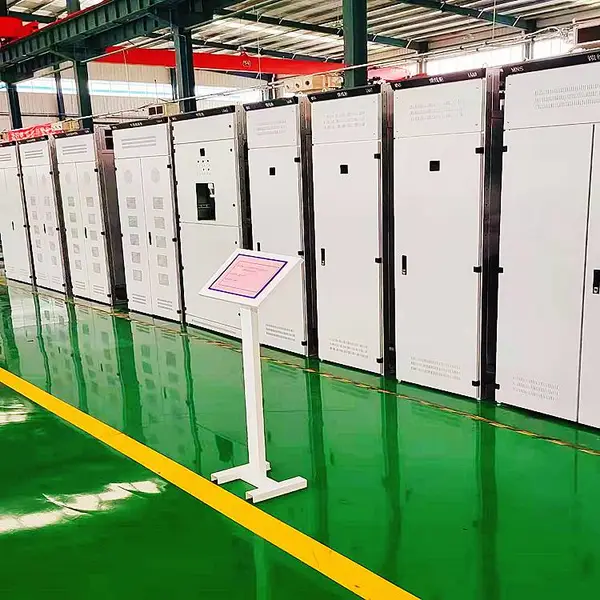

MNS进线柜外壳产品详细介绍概述：

MNS（Ⅱ）型低压成套开关设备，适用于交流50Hz，额定工作电压660V及以下的系统，用于发电、输电、配电、电能转换和电能消耗设备的控制。符合IEC60439-1、GB7251.1及JB/T9661等相关标准。

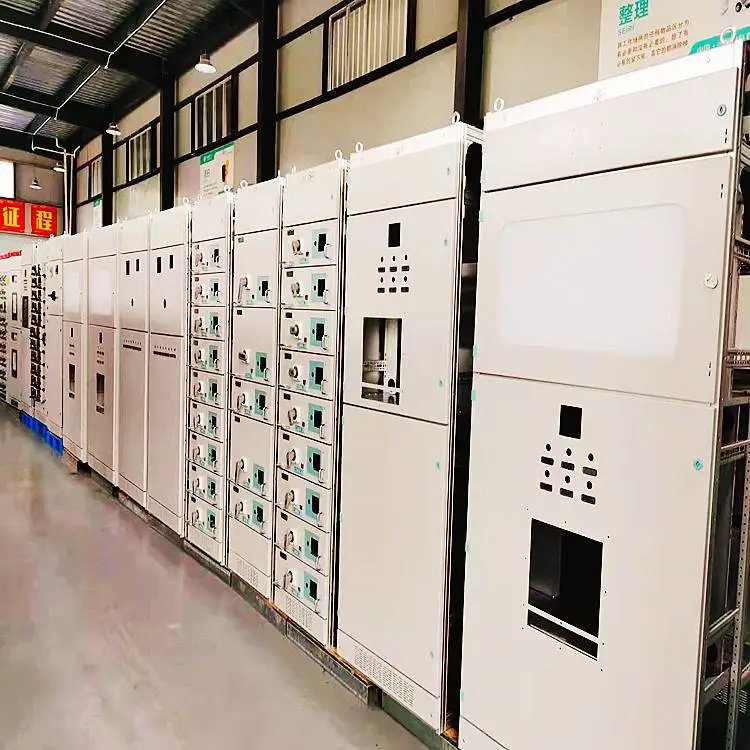

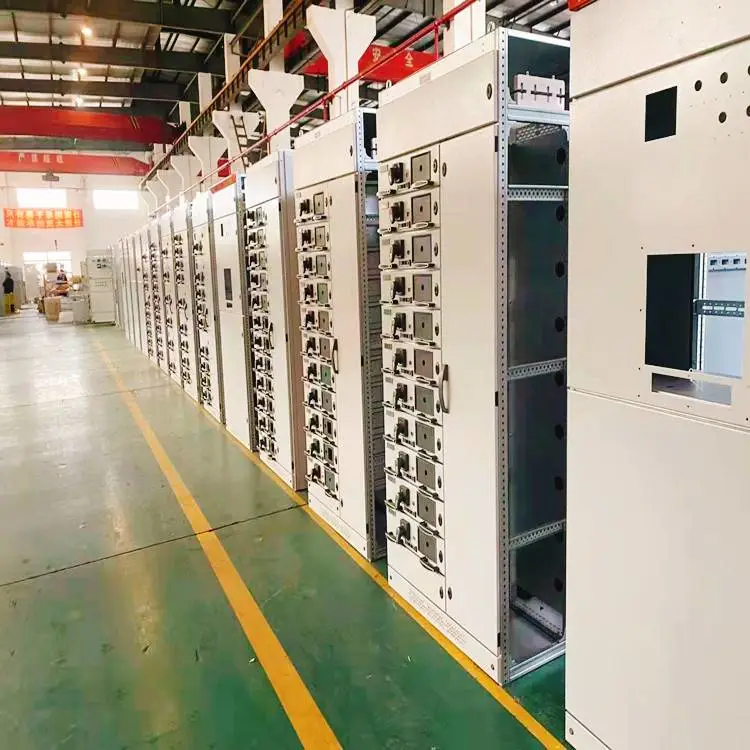

MNS壳体主要特点：

1、框架为组合式结构，基本骨架由C型钢材组装而成；

2、每一个柜体分隔为三个室，即水平母线室、抽屉小室、电缆室。各隔室之间用钢板或高强度阻燃塑料功能板相互隔开，上下层抽屉之间有带通风孔的金属板隔离，以有效防止开关元件因故障引起的飞弧或母线与其它线路短路造成的事故；

3、设计紧凑：以较小的空间容纳较多的功能单元；

4、结构件通用性强、组装灵活，以E=25mm为模数，结构及抽出式单元可以任意组合，以满足系统设计的需要；

5、母线用高强度阻燃型、高绝缘强度的塑料功能板保护，具有抗故障电弧性能，使运行维修***；

6、各种大小抽屉的机械联锁机构符合标准规定，有连接、试验、分离三个明显的位置，***；

7、材质可选用冷轧板、镀锌板、敷铝锌板制作；

8、柜体可分为全套功能板，半套功能板及矩形铁制通道三种方式制作。

MNS壳体抽屉类型：

抽屉类型分五种标准尺寸，都是以E=25mm为模数，它们分别为8E/4、8E/2、8E、16E和24E。单元回路额定电流400A及以下。其中8E/4和8E/2二种抽屉的结构是用阻燃型塑料和铝合金型材组成。8E/4单元抽屉可承受电流为32A，8E/2单元抽屉可承受电流为63A。四种抽屉单元可在一个柜体中作单一组装，也可作混合组装。功能单元隔离总高度为72E（1800mm）。
