| 品牌:工恒GH | 型号:BJ45W | 连接形式:法兰 |
| 材质:不锈钢 | 适用介质:氨气 | 压力环境:常压 |
| 流动方向:单向 | 驱动方式:手动 | 规格:15-150 |
| 公称通径:15mm~150mm | 3C阀门类别:工业 | 工作温度:常温 |
| 外形:大型 | 零部件及配件:阀杆 | 形态:柱塞式 |
| 类型(通道位置):二通式 |

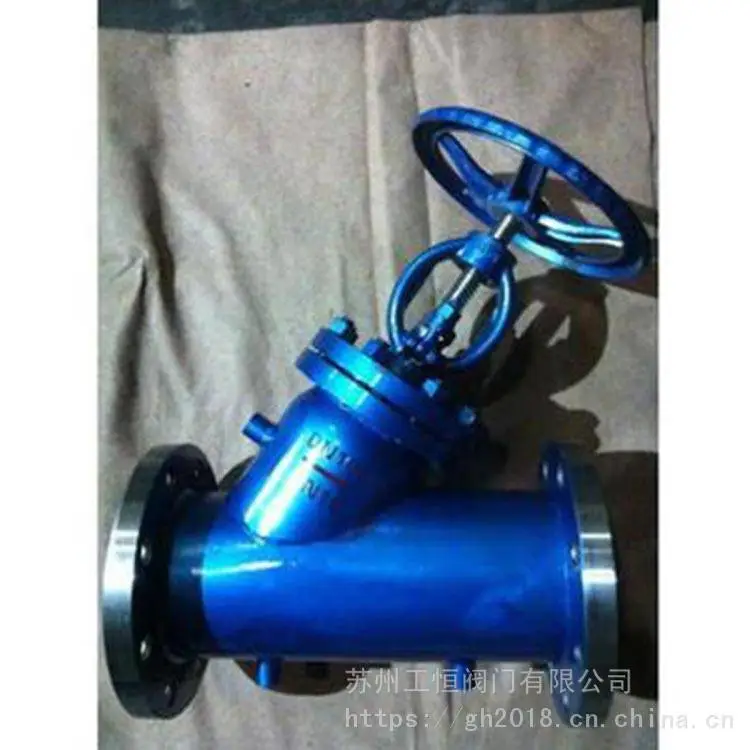

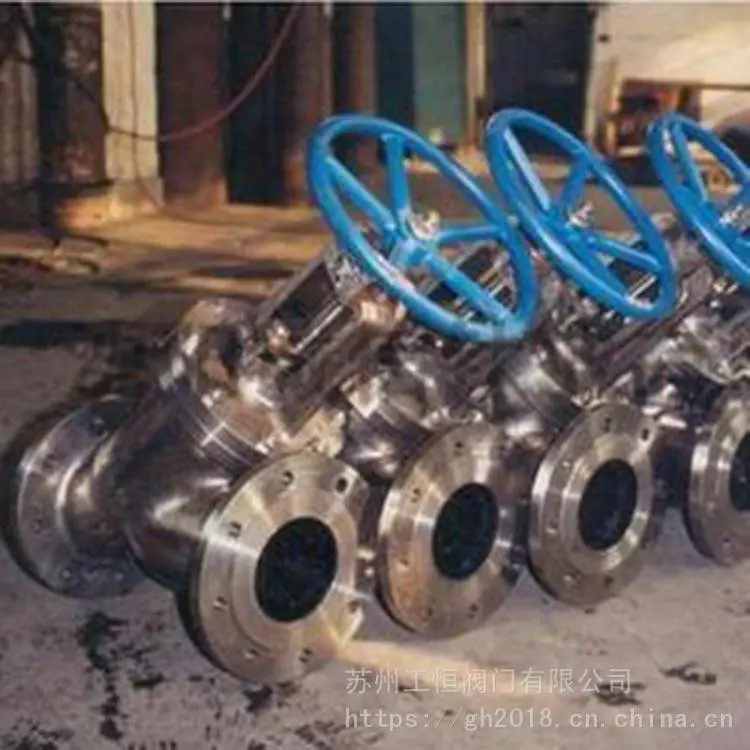

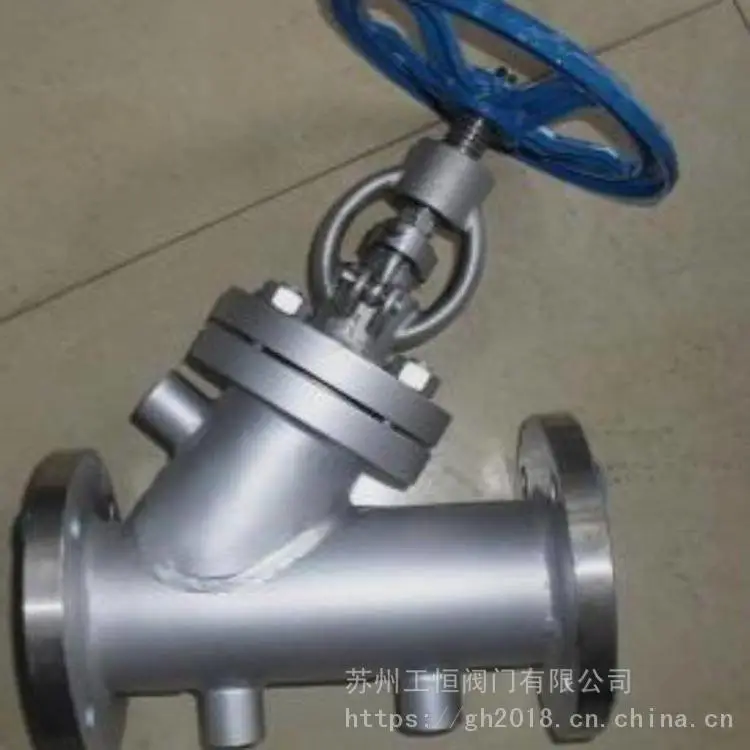

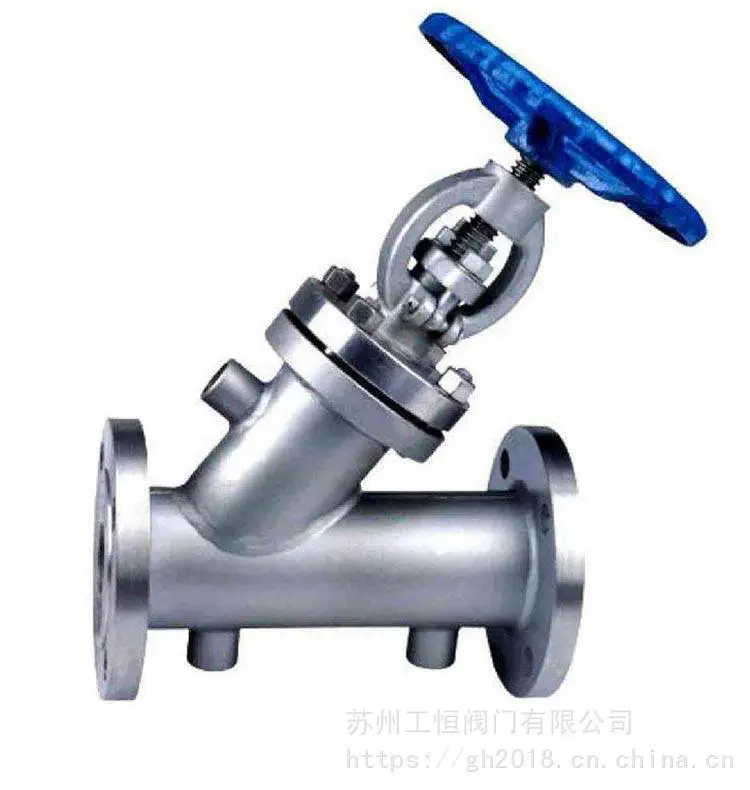

BJ45W型直流式保温截止阀-不锈钢截止阀生产厂家设计制造按GB12234-89GB12234-89; 结构长度按GB12221-89GB12221-89; 法兰尺寸按JB/T79-94JB/779-94; 阀门检查和试验按GB13927
BJ45W型不锈钢直流式保温截止阀主要性能参数| 型号 | 公称压力PN(MPa) | 试验压力 | 适用温度 | 适用介质 | 保温套压力(MPa) | |
| 壳体 | 密封 | |||||
| BJ45W-25P | 2.5 | 3.75 | 2.75 | ≤200 | 硝酸类 | ≤1.0 |
| BJ45W-40P | 4 | 6 | 4.4 | |||
| BJ45W-64P | 6.4 | 9 | 6.6 | |||
| BJ45W-25R | 2.5 | 3.75 | 2.75 | 硝酸类 | ||
| BJ45W-40R | 4 | 3 | 4.4 | |||
| BJ45W-64R | 6.4 | 9 | 6.6 | |||
主要结构连接尺寸
BJ45W型不锈钢直流式保温截止阀主要结构连接尺寸(mm)| 公称压力PN | 公称通径DN | 尺寸 | ||||||||||||
| L | D | D1 | D2 | D3 | B1 | fo | B | D6 | Z-Φd | H | H1 | Do | ||
| 2.5MPa 4.0Mpa | 15 | 170 | 105 | 75 | 55 | 35 | 8 | 4 | 16 | 51 | 4-Φ14 | 250 | 262 | 120 |
| 20 | 190 | 115 | 85 | 65 | 42 | 8 | 4 | 16 | 58 | 4-Φ14 | 292 | 308 | 140 | |
| 25 | 210 | 135 | 100 | 78 | 50 | 8 | 4 | 18 | 66 | 4-Φ18 | 340 | 375 | 160 | |
| 32 | 230 | 145 | 110 | 85 | 60 | 8 | 4 | 18 | 76 | 4-Φ18 | 338 | 375 | 160 | |
| 40 | 260 | 160 | 125 | 100 | 72 | 8 | 4 | 20 | 88 | 4-Φ18 | 360 | 386 | 160 | |
| 50 | 300 | 180 | 145 | 120 | 94 | 8 | 4 | 22 | 110 | 8-Φ18 | 410 | 450 | 240 | |
| 65 | 340 | 195 | 160 | 135 | 105 | 8 | 4 | 22 | 121 | 8-Φ18 | 440 | 485 | 240 | |
| 80 | 380 | 230 | 190 | 160 | 128 | 11 | 4.5 | 24 | 150 | 8-Φ23 | 540 | 600 | 280 | |
| 100 | 430 | 270 | 220 | 188 | 154 | 11 | 4.5 | 28 | 176 | 8-Φ25 | 560 | 625 | 320 | |
| 125 | 490 | 300 | 250 | 218 | 182 | 11 | 4.5 | 30 | 204 | 8-Φ25 | 625 | 737 | 360 | |
| 150 | 550 | 330 | 280 | 248 | 212 | 11 | 4.5 | 32 | 204 | 12-Φ25 | 720 | 790 | 360 | |
截止阀的结构形式:
截止阀阀体的结构形式有直通式、直流式和直角式。直通式是常见的结构,但其流体的阻力。直流式流体阻力较小,多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造,适用于较小通经、较高压力的的截止阀。
截止阀的安装与维护注意事项:
1、手轮、手柄操作的截止阀可安装在管道的任何位置上;2、手轮、手柄及传动机构,不允许作起吊用;3、介质的流向应与阀体所示箭头方向一致;
