产品参数

简介：

    聚对苯二甲酸丁二醇酯(Polybutylene terephthalate)，又名聚对苯二甲酸四次甲基酯。简称PBT。它是对苯二甲酸与1,4-丁二醇的缩聚物。PBT和PET一起被称为热塑性聚酯。

特性 :

a、机械性能:强度高、耐疲劳性、尺寸稳定、蠕变也小(高温条件下也极少有变化);

b、耐热老化性:增强后的UL温度指数达120~140℃(户外长期老化性也很好);

c、耐溶剂性:无应力开裂;

d、对水稳定性:PBT遇水易分解(高温、高湿环境下使用需谨慎);

e、电气性能:

1、绝缘性能:优良(潮湿、高温也能保持电性能稳定,是制造电子、电气零件的理想材料);

2、介电系数:3.0-3.2;

3、耐电弧性:120s

f、成型加工性:普通设备注塑或挤塑。由于结晶速度快，流动性好，模具温度也比其他工程塑料要求低。在加工薄壁制件时，仅需几秒钟，对大部件也只要40-60s即可。

2、PBT的应用(通常指改性品种);

a、电子电器:连接器、开关零件、家用电器、配件零件、小型电动罩盖或(耐热性、阻燃性、电气绝缘性、成型加工性);

b、汽车:

1、外装零件:主要有转角格珊、发动机放热孔罩等;

2、内部零部件:主要有内镜撑条、刮水器支架和控制系统阀;

3、汽车电器零件:汽车点火线圈绞管和各种电器连接器等。

(PBT用于汽车上的数目还不及尼龙、聚碳和聚甲醛，但随着低翘曲性PBT的出现，今后必将在汽车零部件上得到更多的应用)

c、机械设备:视频磁带录音机的带式传动轴、电子计算机罩、水银灯罩、电熨斗罩、烘烤机零件以及大量的齿轮、凸轮、按钮、电子表外壳、照相机的零件(有耐热、阻燃要求)

工艺特点 :

       PBT注塑之***定要在110~120℃的温度下干燥3小时左右，成型加工温度为250~270℃，模温控制在50~75℃为宜。因该料从熔融状态一经冷却，则会立即凝固结晶，故其冷却时间较短;若喷嘴温度控制不当(偏低)，流道(水口)易冷却固化，会出现堵嘴现象。若料筒温度超过275℃或熔料在料筒中停留时间超过30分钟，易引起材料分解变脆。PBT注塑时需用较大水口进胶，不宜使用热流道系统，模具排气要良好，宜用"高速、中压、中温"的条件成型加工，防火料或加玻纤的PBT水口料不宜再回收利用，停机时需用PE或PP料及时清洗料管，以免碳化。

工艺条件 :

干燥处理:这种材料在高温下很容易水解，因此加工前的干燥处理是很重要的。建议在空气中的干燥条件为120℃，6~8小时，或者150℃，2~4小时。湿度必须小于0.03%。如果用吸湿干燥器干燥，建议条件为150℃，2.5小时。[2]熔化温度:225~275℃，建议温度:250℃ 。

模具温度:对于未增强型的材料为40~60℃。要很好地设计模具的冷却腔道以减小塑件的弯曲。热量的散失一定要快而均匀。建议模具冷却腔道的直径为12mm。

注射压力:中等(到1500bar)。

注射速度:应使用尽可能快的注射速度(因为PBT的凝固很快)。

流道和浇口:建议使用圆形流道以增加压力的传递(经验公式:流道直径=塑件厚度+1.5mm)。可以使用各种型式的浇口。也可以使用热流道，但要注意防止材料的渗漏和降解。浇口直径应该在0.8~1.0*t之间，这里 t是塑件厚度。如果是潜入式浇口，建议最小直径为0.75mm。

PBT是在其主链上具有酯键的直链型热塑性饱和聚酯，其化学名为Polybutylene Terephthalte，简称PBT，是与PET树脂同类别的高聚物。

由于它具有高的熔点和结晶度，吸水率和热膨胀系数也都很低，因此具有优良的尺寸稳定性。此外，还具有优良的电绝缘性，由吸湿性引起的电性能的变化很小，绝缘电压很高。

在PBT的聚集态结构中有结晶区和非晶区，因此，可以通过添加其它物质容易地对进行改性，赋予其各种功能。现有难燃型品级、高速成型型品级、高抗冲击型品级等赋予了各种功能的各种各样的品级。

连接器、小型开关、电容器壳等电子部件，OA机械的键盘及VTR、电话机等的功能机械部件，车用电子部件，车门外部把手等汽车部件。还有，医疗机械，建筑材料，精密机械等广泛地应用在我们的日常中的很多用品用具上。

特点 :

非增强型品级强韧且富有柔性，抗脆性能力强。

有UL规格认定的难燃品级(94HB)和自熄性品级(94-V-0，V-2)，其电性能在热塑性塑料中具值。

吸水性极低，在很宽的温度和湿度范围内长期使用，也能保持优良的电性能。

成型品的表面非常平滑，具有低的摩擦系数。由于产生的摩耗量小，适用于对摩擦磨耗性能有要求的用途。

使用过程中的尺寸变化非常小，是在成型稳定性和尺寸精度方面非常优良的高信赖性材料。

具有优良的长期耐化学药品性，常温下，除强碱以外的药品外，在其中长时间浸泡也几乎没有性能下降的现象发生。

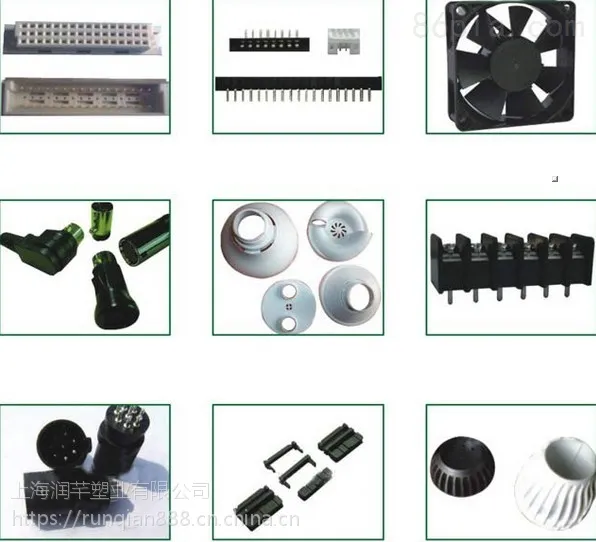

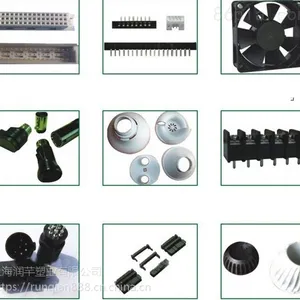

PBT用途：

1、电子电器：无熔线断电器、电磁开关、驰返变压器、家电把手、连接器、外壳等

2、汽车：车门把手、保险杆、分电盘盖、挡泥板、导线护壳、轮圈盖等；

3、工业零件：OA风扇、键盘、钓具卷线器、零件、灯罩等。

>
