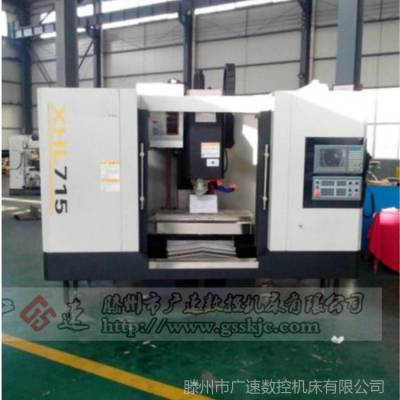

XH715/VMC850立式加工中心为X、Y、Z三轴伺服直联控制半闭环立式加工中心，三轴均为钢球滚动直线导轨，导轨负载大、跨距宽、精度高，结构及外形尺寸紧凑合理，主轴为伺服电机通过同步带驱动。能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件一次装夹，可完成钻、铣、镗、扩、铰、刚性攻丝等多种工序加工，适合于多品种、中小批量产品的生产，能满足对复杂、零件的加工。可配第四旋转轴，以满足特殊零件的加工要求。

1、XH715/VMC850立式加工中心--底座、滑座、工作台、立柱、主轴箱等主要基础件采用高强度铸铁；底座为箱体式结构，紧凑而合理的对称式筋结构***了基础件的高刚性和抗弯减震性能；A型桥跨式立柱及内部网格状筋，有力***了Z轴***切削时的刚性及精度；基础件采用树脂砂造型并经过时效处理，为机床长期使用性能的稳定性提供了保障。

2、XH715/VMC850立式加工中心--X、Y、Z向导轨均为重载45#/55#直线滚动导轨，具有速度快、高刚性、低摩擦、低噪音、低温升变化等特性，配合自动强制润滑，提高机床精度寿命；

3、Z向加配重块平衡，***主轴箱运动顺畅、稳定；Z向驱动电机具有失电制动装置；

4、XH715/VMC850立式加工中心--X、Y、Z三个方向进给采用高强度的内循环双螺母预压大导程滚珠丝杠，进给速度高；驱动电机通过弹性联轴器与丝杠直联，进给伺服电机直接将动力传递给滚珠丝杠，无背隙，***机床的精度和同步；

5、XH715/VMC850立式加工中心--采用台湾高速、、高刚性主轴单元，轴向和径向承载能力强，转速可达8000rpm；

6、XH715/VMC850立式加工中心--主轴采用中心吹气结构，在主轴松刀时迅速用中心高压气体对主轴内锥进行清洁，***刀具夹持的精度和寿命；

7、XH715/VMC850立式加工中心--X、Y、Z三个方向导轨、丝杠都采用防护装置，***丝杠及导轨的清洁，确保机床的传动及运动精度和寿命；

8、XH715/VMC850立式加工中心--机床外防护采用全防护结构设计，操作方便、；

9、XH715/VMC850立式加工中心--采用可靠的集中自动润滑装置，定时、定量对机床各润滑点自动间歇式润滑，可依据工作状况调节润滑时间；

10、XH715/VMC850立式加工中心--采用台湾厂家生产的16把斗笠式刀库，换刀准确，时间短，，经百万次运转测试，符合可靠性要求；带有阻尼结构，能减少运动时的冲击，***刀库的使用寿命；气动驱动，使用方便，短路径换刀；

11、XH715/VMC850立式加工中心--采用油水分离装置，可把收集来的大部分润滑油从冷却液中分离出来，防止冷却液的快速恶化，利于环保；

12、XH715/VMC850立式加工中心--机床操作系统采用人体工程学原理，操作箱独立设计，可自身旋转，操作方便。

1、技术规格

①行程

X轴：800mm

Y轴：500mm

Z轴：550mm

主轴端面至工作台面距离：150~700mm

主轴中心至立柱导轨面距离：540mm

②工作台

工作台面积：1000"quot;times;500mm

工作台负荷：600kg

T型槽（槽"quot;times;宽"quot;times;中心距）：3"quot;times;18"quot;times;150

③主轴

主电机功率：7.5kw/11Kw（伺服电机）

主轴内锥：BT40

主轴转速：80~8000rpm

刀具

刀具直径："quot;phi;80mm

刀具长度：300mm

刀具重量：8kg

④快速位移

X/Y轴快移：24m/min

Z轴快移：18m/min

切削进给速度：1~5000mm/min

⑤精度

精度：0.025（）"quot;plusmn;0.008mm(实测)

重复精度：0.015（）"quot;plusmn;0.005mm(实测)

2、CNC控制系统

系统具有完善可靠的联锁、安全保护和故障诊断报警等功能，配有RS232标准通讯接口，可与计算机进行程序控制与存储，能实现DNC加工（依系统不同有差异）。

●FANUC-0i-mate-MD系列伺服系统

电源装置

电源形式三相交流380V"quot;plusmn;10% 50Hz"quot;plusmn;10%

用电容量12KVA

3、冷却系统

水箱容积：200L

冷却泵功率：150W

冷却泵流量：12L/min

额定扬程： 40m

4、气源

使用气压： 0.6MPa

5、机床外形尺寸及重量

机床外形尺寸（纵深-左右-高）:2450-2100-2400mm（行程处）

机床净重: 5500Kg
