铸铁闸门是一种小型平板闸门，广泛使用于取水输水、市政建设，给水排水、农田灌溉等工程中，通常设置在渠道、涵管的进水口，用作工作闸门调节流量、控制水位，或用作检修闸门关闭孔口挡水。

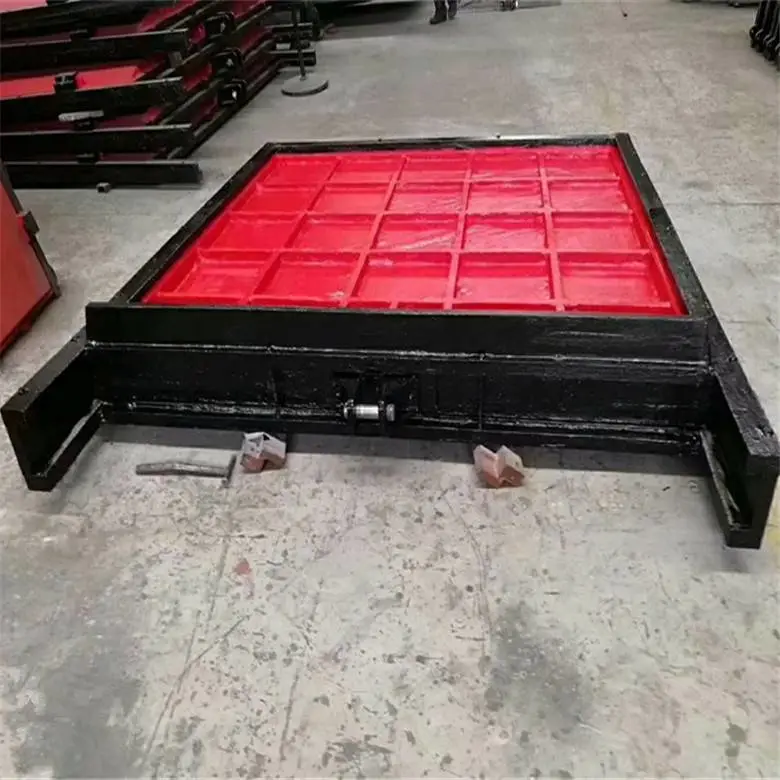

铸铁闸门有方形、圆形两种。铸铁闸门一般由门叶和门框两部分组成，门体和门框的材料为铸铁，一般整体铸造、整体加工。
门体一般采用面板与加强肋的结构，面板可做平面或拱形。门体一般整体铸造和机加工，但尺寸较大的可采用分块组成式。门体上一般采用整体式金属止水，兼作支承滑块，金属止水用同材料制作的沉头螺钉紧固在门体上，螺钉头部与止水工作面一起精加工，一些尺寸较大的也可“P”形橡皮止水。

我公司产品是一种水利工程专用设备，广泛用于水利工程闸门的启闭，是农田灌溉、水产养殖、污水处理厂、水利发电站、水库、河流（水闸、堤坝、渠道、涵洞、管道）等进水闸、退水闸的配套机械。所有产品启闭灵活，经久耐用，自动化程度高，并可为您的工程提供成套设备，并可协助设计、安装。

安装PGZ型-1*1米铸铁闸门需特别注意，浇筑闸板时要整体浇筑，决不可分装浇筑，不然会达不到止水效果。（并要求干次砼）

 铸铁闸门在浇筑时，先检查门框与门叶是否止水面有缝隙，如果有缝隙，可用调整螺栓（即予埋螺栓）或石块及其它东西，调至门框与门叶水面无缝隙后，便浇筑、检查闸框与门叶能否达到效果。

我厂0.2*0.2-4*4铸铁闸门的参数

PGZ型-1*1米铸铁闸门规格参数 A B C D E F H d 门叶重kg 总重kg Bitmap

  0.2X0.2 200 200 40 340 45 300 490 90 10 21 14 平

0.3X0.3 300 300 40 450 45 420 680 100 14 28

  0.4X0.4 400 400 40 550 50 515 900 100 20 35 板

0.5X0.5 500 500 50 670 50 615 1090 110 25 75

  0.6X0.6 600 600 60 780 50 720 1280 110 50 140 型

0.7X0.7 700 700 60 890 50 820 1300 110 80 200

  0.8X0.8 800 8000 60 1000 50 950 1330 120 200 315 整

1X1 1000 1000 70 1210 50 1170 1550 140 260 420

  1.2X1.2 1200 1200 80 1410 60 1270 1800 150 450 604 体

1.5X1.5 1500 1500 100 1700 80 1600 2250 230 900 1400 18

  1.8X1.8 1800 1800 100 2000 80 1900 2880 230 1150 1540 拱

2X1.8 2000 2000 100 2200 80 2120 2880 230 1320 1700

  2X2 2000 2000 100 2200 80 2120 3080 230 1500 2400 型

2.X2.5 2000 2500 100 2200 80 2120 3850 250 1850 2900

  2.5X2.5 2500 25000 120 2740 80 2640 3850 250 2340 3746

  3X3 3000 3000 120 3240 95 3140 4600 250 3375 5400 组合

3.5X3.5 3500 3500 120 3740 95 3640 4850 250 5100 7100 拱

4X4 4000 4000 120 4240 95 4140 5440 250 7100 9700 型

①底槛安装：底槛安装需重点控制底坎的高程、中心点及不平度，安装完毕，尺寸须达到优良，其它尺寸达到图纸和规范要求，交付二期砼。

新河县宇东水利机械厂是从事水工机械启闭机、闸门、螺杆启闭机、卷扬启闭机、铸铁闸门、钢制闸门、翻板闸门、不锈钢闸门、拍门、清污机、格栅除污机、橡胶止水带等水工产品的专业制造、生产销售及指导安装的综合性厂家，我公司具有***现代化管理模式，产品结构合理，性能可靠，物美价廉，确保向客户提供高质量的产品和周到的售后服务，是制造、销售、安装一体化的规模型水利工程机械生产企业。

铸铁闸门 广泛用于各类给排水工程和水利、水电工程中，主要用来控制各类闸门、堰门、阀类的升降，从而实现闸门或阀门的开启和关闭。

 一般分为手动和电动控制两种，当闸门或堰门宽高比值较大时，采用双吊点启闭机。 性能参数水库双向 止水铸铁闸门 使用寿命长（机械结构简单，维护方便）双向止水铸铁闸门顾名思义就是两面都止水的闸门，它是由底框和盖框、门叶组成的闸门，门叶摩擦面是两 面都要精加工的，闸门及闸框的角度为锥形，闸门越向下间隙越小，从而形成双向止水效果

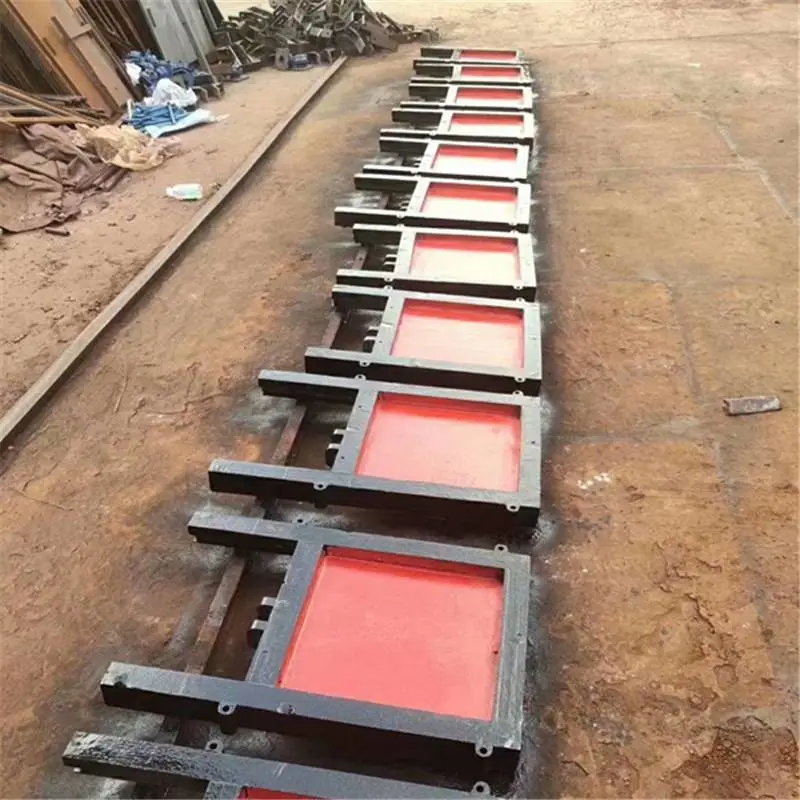

新河县宇东水利机械厂为适应一些水利朋友的急需，长期批量生产非异型铸铁闸门：如３＊３米、２＊２米、１．５＊１．５米、 １．２＊１．２米、１＊１米、０．８＊０．８米、０．６＊０．６米、０．５＊０．５米、０．４＊０．４米、０．３＊０．３米．．．．．．．．等等，ＬＱ启 闭机３Ｔ—５０Ｔ同样批量生产。希望能给这些急切用货的水利朋友们带来方便，价格从优，质量放心，我们会用***快捷的运输方式到货。真诚与您合作！谢谢！

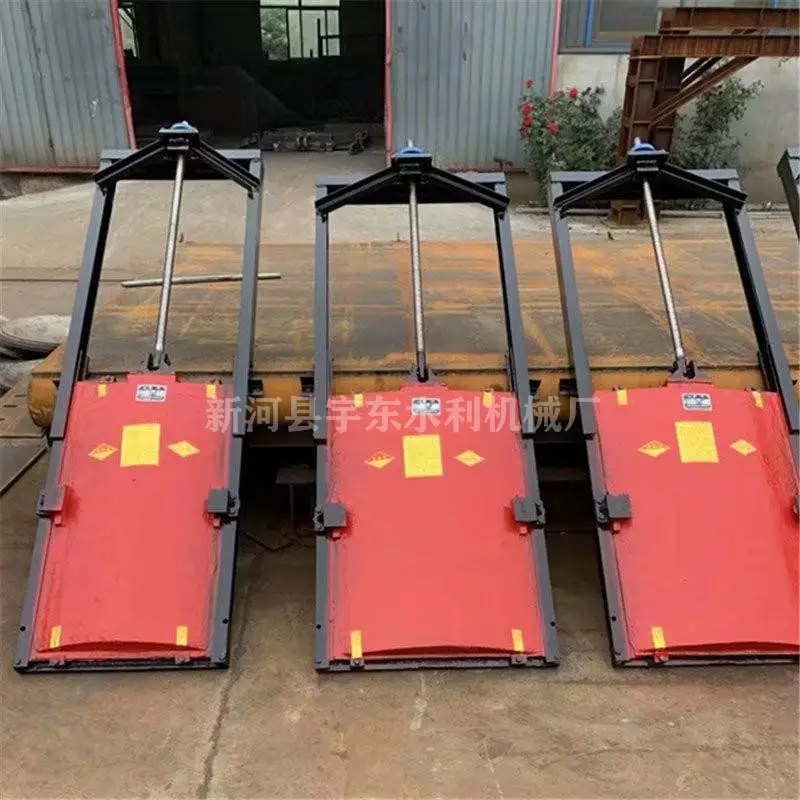

PGZ拱形铸铁闸门是由门框、闸板、密封圈及可调式楔形压块等部件组成。闸门长久使用磨损出现，其密封面可通过楔形压块的调整来***正常工作。产品结构合理坚固、耐磨耐蚀性强、性能可靠；安装、调整、使用、维护方便等特点。本产品为机门一体成套设备.适用于小型渠道之用.安装时可省去预制建筑支撑闸台,减少工程资金.其结构由小型扳手启闭与铸铁闸门组成.

铸铁闸门是以优级铸铁为原料制作的的水利机械产品，它具有良好的耐腐蚀，止水密封好，安装简单，使用寿命厂等特点。产品可分为:PZ平板平面 铸铁闸门、封闭式 铸铁闸门、镶铜 铸铁圆闸门、 铸铁圆闸门、PZ机闸一体式 铸铁闸门、手提式 铸铁闸门、弧形 铸铁闸门、高压 铸铁闸门、拍门、潮门等产品。我厂可根据用户的需要采用镶铜、不锈钢等方式安装止水 。

铸铁拱形闸门安装方法与日常使用：

 在铸铁闸门安装前,首先检查各部连接部位的螺栓是否因运输装卸中造成的松动，如有松动应以加固。检查主立框与附框、主立框与横框、闸板与闸框连接的止水面是否有错位，如有错位则松动联结螺栓将止水面调整在同一平面内。铸铁闸门必须采用需要整体安装，严禁拆开安装。安装调整，铸铁闸门的一期工程基础布置图配钢筋并留一定的焊接长度。二期浇注前将铸铁闸门整体吊装就位，穿好各调整螺栓并拧紧，找好闸门前后、左右的正确位置，找直找平，用拉线加以固定，然后调整螺栓与工程钢筋焊接，再用塞尺检测确保各止水面的间隙在0.3mm以下，***后可进行二期浇注

产品描述工作原理

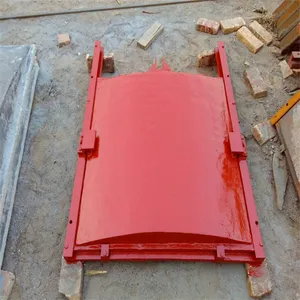

PGZ系列平面铸铁拱形闸门，在启闭机升降的作用下，使闸板在闸框滑道内上、下滑动，能部分或全部的开启和关闭过水孔口在水柱的压力下，强迫闸门向下游位移，紧靠在闸框止水面上，***止水效果良好，达到调节流量和控制水位的目的。

技术特性

PGZ系列平面铸铁拱形闸门，从设计、制造安装及验收.、防腐蚀、原材料进厂、零部件加工、工艺流程、质量检验、成品销售及售后服务全部执行部颁标准。经水利部金属疾厄宫质量检测中心的鉴定，达到水利工程技术要求，产品性能和制造精度达到国内同行业***水平。

PGZ系列平面铸铁拱形闸门具有外形美观、结构简单、启闭灵活、运行可靠、安装方便、封水严密、止水性能好、有良好的不透水性、耐腐蚀能力强、能承受较大的水压力、摩擦力小、控制水流好、合理分配水量、***河道安全运用、使用寿命长维修费用低等优点

安装调整

PGZ系列平面铸铁拱形闸门，安装***定要检查闸门的外形尺寸和预留二期浇筑水泥结构基础布置孔口，是否相符，基础布置孔口四周尺寸必须大于闸门外形四周20厘米为宜。

1、 闸门安装前，首先确定水流方向，然后必须校正闸门底横框上平面的正确高度

位置，闸门底横框上平面必须高于河底（或渠底平面0.5米为宜以防止水流的冲激，把石头、泥沙、杂木等漂浮物冲进闸门底横框内，造成闸门不能下降到相应位置，影响止水效果。

2、 闸门安装前，***按检查各部位的连接螺栓是否在运输和装卸中造成松动，若有松动，应用扳手拧紧。

3、 在检查，两边立框个上、下闸框连接处的四周止水面是否错位，若有错位，应用扳手松动连接处螺栓，将四周止水面调整在同一水平面内，再拧紧。

4、 闸门在组装时，为了使闸板和闸框止水摩擦贴合更紧，安装后减小间隙，闸门在上下横框上安装了压板卡铁，两边立闸框的斜铁上增加了顶丝，注意在间隙调整好后，将卡铁和顶丝拆除后，才不会影响闸门启闭

5、 闸门安装时，应整体安装，禁止闸板、闸框分开安装，以防闸框弯曲变形，影响止水效果和启闭机。

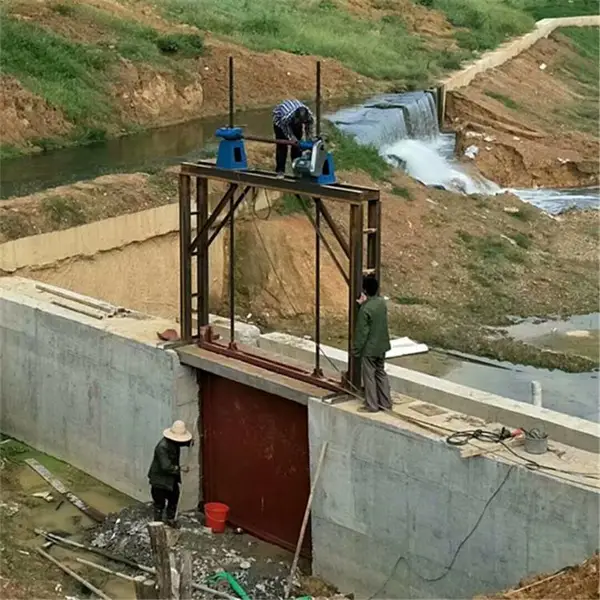

6、 闸门吊装进预留二期浇筑水泥结构基础布置孔口后，一定要***两边立闸框用水平长水平尺紧靠在铅垂线，上下横闸框用长水平尺紧靠在水平线上，闸门整体吊装就位后，调整好前后、左右、上下的正确位置，然后把调整地脚螺栓与工程预制钢筋焊接牢固。再用塞尺检测各止水面的间隙，同时对间隙大于0.2mm处用高强螺栓进行调整，要确保各止水面的间隙在0.2mm以下。在将闸门背水面两边立闸框用型钢或木杆支撑紧，以防水泥浇筑时挤压，造成两边立框弯曲变形，影响闸板在闸框滑道内上、下滑动。确认无误后***后可进行二期浇筑水泥。

7、 闸门二期浇筑水泥后，要及时把流进闸板、闸框、紧闭压板间隙中的水泥清楚完毕，防止水泥凝固后，影响闸门启闭

拱形铸铁闸门适用于渠道、水库、污水处理、泵站等地。具有封闭性好，耐用，止水效果好等特点。

宇东水利机械厂作为水利、水电、污水处理、市政给排水设备的专业生产厂家，致力于水利、水电、污水处理、市政给排水领域的工程设备研发、制造、销售已经配套服务。业务领域涉及水利水电机械、市政给排水处理、工业废水处理及钢结构工程等。以自己的设计，生产，销售能力为依托，充分利用社会资源，推动中国水环保事业的发展。已经形成立足珠江三角洲，辐射全中国的专业提供水利水电、水务、环保设备的厂家。产品先后在珠海市竹银水源工程、汕头市城市经济带防洪排涝工程、清远市大燕河水利枢纽工程、广州市番禺一村三岛堤路结核工程、深圳市公明水库工程、东莞市挂影洲围石碣泵站扩建工程、佛山市官山泵站扩建工程、阳江市张公龙水库除险加固工程、海丰县公平水库除险加固工程等***工程中配套使用

     我公司主导产品：

    1、螺杆式启闭机3T-100T；手推带锁式螺杆启闭机；手轮启闭机；QLP平推螺杆式启闭机0.5-2T；QLF三防型全封闭磁力锁螺杆式启闭机0.3T-30T；QLC侧摇螺杆式启闭机0.5T-2T；QL手摇螺杆式启闭机；手电两用螺杆式启闭机3T-100T(单、双吊式）；摇摆式启闭机；电装启闭机；QLZ直联螺杆式启闭机：QL-SD双吊点手电两用螺杆式启闭机卷扬启闭机从6T到2X63T共30多种规格，卷扬式启闭机：QPQ型、QPT型移动卷扬式启闭机、QHQ弧门卷扬式启闭机、QPG高扬程卷扬式启闭机、QPK快速卷扬式启闭机。产品具有结构紧凑、承载能力大、运行平稳可靠、维修方便等特点等。

 2、铸铁闸门；球墨铸铁闸门、高压铸铁闸门；双向止水铸铁闸门；组装式铸铁闸门；平面拱形铸铁闸门；镶铜铸铁方、圆闸门；机闸一体式铸铁闸门；可调节式堰门；转动闸门；转动门盖；螺旋闸门；插板闸门；拦污栅等。

 3、钢制闸门；滚动式钢制闸门；滑动式钢制闸门；叠梁闸门；弧形闸门；机闸一体式钢制闸门；平面滑动闸门；平面定轮钢闸门；钢铁复合闸门；热喷锌钢制闸门；不锈钢闸门；翻板闸门等。

  4、HGS-回转式格栅除污机；FHG-反捞式格栅除污机；XGS-旋转式格栅除污机；GLGS-高链式格栅除污机；YZL-螺旋压榨机；PLS-平面格栅等。

   5、橡胶止水带651型、652型、653型、遇水膨胀型等各种橡胶止水带，止水橡胶有P60、P50、P45、P35和各种内外拐角、平板、桥梁支座等，也可根据用户的要求加工订做各种型号橡胶制品。

  6、铸铁拍门（潮门）；钢制拍门；复合材料拍门；玻璃钢拍门；不锈钢拍门；侧翻拍门；浮箱式拍门；整体折叠式拍门等。

      我公司的宗旨是：

    “以质量求生存、以信誉求发展、以服务求效益，今天的质量就是明天的市场、企业的信誉就是无形的市场、客户的满意就是永恒的市场，以人品造产品、以诚信铸辉煌；质量、信誉至上”。选用我公司的产品就等于为水利工程选择了可靠的***！

铸铁闸门 用于关闭和开放泄（放）水通道的控制设施。水工建筑物的重要组成部分，可用以拦截水流，控制水位、调节流量、排放泥沙和飘浮物等。闸门一般由活动部分（也称门叶）、埋固部分和启闭机械3部分组成。门叶包括：承重结构、行走支承、支臂、支铰、止水装置、吊耳等。埋固部分包括：轨道、铰座、止水座、护角等。常用的启闭机械有：卷扬式、油压式、螺杆式和移动式机械。闸门分类方法较多，主要有：
①按闸门的工作性质可分为工作闸门、检修闸门和事故闸门。工作闸门也称主要闸门，能在动水中启闭。检修闸门设于工作闸门前。用于建筑物或工作闸门等检修时短期挡水，一般在静水中启闭。事故闸门多设于深孔工作闸门前，用于建筑物或设备出现事故时，能在动水中关闭而在静水中开启；兼作检修闸门时，也称事故检修闸门；需要在限定时间内紧急关闭的事故闸门，称为快速闸门。
②按闸门关闭时门顶与水面的相对位置分为露顶式闸门和潜孔式闸门。

③按门叶的外观形状分为平面闸门、弧形闸门、人字闸门、拱形闸门、球形闸门和圆筒闸门等。④按制造门叶的材料分为钢闸门、铸铁镶铜闸门、木闸门、钢筋混凝土闸门和组合材料闸门。另外，有些闸门如翻板闸门可借助水力自动启闭，称为水力自动闸门。选择闸门形式需要考虑其在水工建筑物中的位置、尺寸、设计水头、运用条件、制造能力和安装技术水平等因素，要求做到泄流时水流条件好、止水严密、启闭力小、操作简便灵活、检修维护方便等。平面闸门和弧形闸门是***常用的门型。在工作闸门中，大型露顶式闸门和高水头潜孔式闸门多用弧形闸门，船闸上多用人字闸门和横拉闸门，检修闸门和事故闸门一般都用平面闸门。制造门叶的材料近代多用钢材，而钢筋混凝土多用做需要借自重关闭施工导流底孔的封堵闸门。此外，在压力管道中使用的将门叶、外壳和启闭机械组成一体的控制设施，通称阀门。
河渠用手动铸铁闸门、手电两用铸铁闸门、机闸一体手动铸铁闸门
闸门是装于溢流坝、岸边溢洪道、泄水孔、水工隧洞和水闸等建筑物的空口上，用以调节流量，控制上、下游水位、宣泄洪水、排除泥沙或漂浮物等，是水工建筑物的重要组成部分。在水闸工程中，闸门是主体部分，常占挡水面积的大部。闸门又分为平板闸门和弧形门.结构组成:
闸门主要由三部分组成:
①主体活动部分，用以封闭或开放孔口，通称闸门，亦称门叶；
②埋固部分；
③起闭设备。
闸门是坚固的栅栏，位在城门的信道上，必要时可以落下以堵住门口。城堡的城门是一个有内部空间的门房，乃防卫城堡的坚固据点。人们可以透过一条隧道从城门的信道到达门房。在隧道的中间或两端，会有一层或多层的闸门。滚动的机械作用可在门房的上方吊起或落下闸门做扎实的防护。闸门本身通常为沉重的木制或铁制栏栅，防卫者和攻城者则在闸门的两边射击或刺戳。
我们将水利闸门进行如下分类：
1、如果按闸门的工作性质可分为工作闸门、检修闸门和事故闸门。工作闸门也称主要闸门，能在动水中启闭。检修闸门设于工作闸门前。用于建筑物或工作闸门等检修时短期挡水，一般在静水中启闭。事故闸门多设于深孔工作闸门前，用于建筑物或设备出现事故时，能在动水中关闭而在静水中开启；兼作检修闸门时，也称事故检修闸门；需要在限定时间内紧急关闭的事故闸门，称为快速闸门。
2、如果按闸门关闭时门顶与水面的相对位置分为露顶式闸门和潜孔式闸门。
3、当我们按闸门门叶的外观形状分为平面闸门、弧形闸门、人字闸门、拱形闸门、球形闸门和圆筒闸门等。
4、按制造闸门门叶的材料分为钢结构闸门、铸铁闸门、木闸门、钢筋混凝土闸门和组合材料闸门。对于翻板闸门可借助水力自动启闭，称为水力自动闸门。当我们在选择闸门形式需要考虑其在水工建筑物中的位置、尺寸、设计水头、运用条件、制造能力和安装技术水平等因素，要求做到泄流时水流条件好、止水严密、启闭力小、操作简便灵活、检修维护方便等。平面闸门和弧形闸门是***常用的门型
