SIMOTICS 1LE0 系列电动机是通用型全封闭自扇冷却式三相异步电动机，其防护等级为 IP55，1LE0 系列电动机设计生产符合 ***、IEC、GB 等相关标准的要求。1LE0 系列电动机适用于连续工作制（S1）、恒转速或一定速度范围内的变频调速应用。

西门子 1LE0 系列电动机技术特性

■ 机座材料：灰铸铁或铝；

■ 标准颜色：石头灰（RAL 7030）；

■ 额定功率：0.55kW~315kW (50Hz)

■ 0.75kW 及以上的 2、4、6 极电动机达到 GB18613-2012 标准能效等级 2或3 级，且 能满足 IEC 60034-30 标准中的 IE2或IE3效率等级（50Hz）；

■ 优化的紧凑型结构；

■ 标准安装结构类型（符合 IEC 60034-7 标准规定）：IM B3、IMB5、IM B35 等；

■ 所有的电动机设计防护等级为 IP55（IEC 60034-5）；

■ FS 1) 280 ~ 355 标配再润滑装置，FS 1)  100 ~ 250 的作为选项；

■ 对于 FS 100 ~ 355 范围电动机，可选择增强悬臂力设计；

■ 电动机可选 PTC 或 PT100 热敏电阻或 KTY84-130 进行绕组保护；

■ 接线盒标准位置处于机座***，进线孔处于 右侧（从驱动端看），选项中接线盒位置和进线方向可变化；

■ 绝缘系统按 155（F）温度等级设计，在额定输出和直接供电时按 130（B）温度等级使用；

■ 电动机标准冷却方式为自扇冷却（IEC 60034-6 规定的 IC 411），可提供独立驱动风扇强制冷却；

■ FS 80 ~ 90 电动机没有吊环；FS 100 ~ 355 电动机都有 2 个吊环。

运行环境

■ 防护等级 IP55（IEC 60034-5）；

■ 高度不超过海拔 1000 m（IEC 60034-1）；

■ 允许的环境温度在 -20 ?C ~ 40 ?C（IEC 60034-1）；

■ 所允许的相对湿度：

? -20 ?C ≤ T ≤ 20 ?C：100 %

? 20 ?C

? 30 ?C

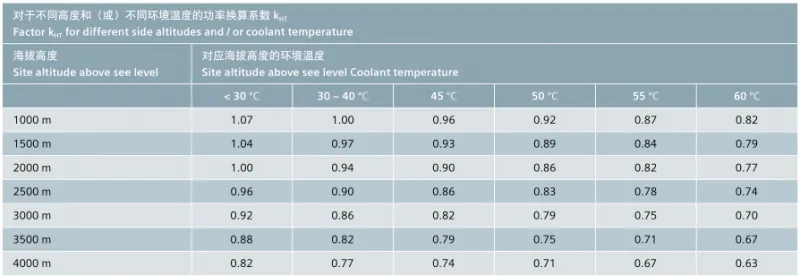

对于更高的环境温度、以及（或者）高于海拔 1000 m 的地点，电动机的额定功率换算系数为 k HT 。所允许的功率值（P adm ）：P adm = P rated ? k HT

变频应用

1LE0 电动机适于变转速、恒转速的各种应用，如风机、泵、压缩机、纺织机械等。

当变频器驱动电动机时，电磁干扰的程度大小取决于变频器的类型（种类，IGBT 数量，干扰控制措施及制造商）、布线、距离以

及应用需求。在设计和应用阶段必须参考变频器制造商关于电磁兼容性的安装指导。

当 1LE0 电动机变频应用（变频器供电），且输出额定功率时，电动机的使用温度等级为 155（F）。为了避免杂散电流对电动机轴

承的损坏，推荐 FS250 ~ 355 电动机使用绝缘轴承。
