NE系列板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。板链则属于运行部件，类似的牵引件还有TH型号的环链、TD型号的皮带。NE板链式的优点是提升量大，性能稳定，维修率低。

NE30斗式提升机料斗、链条

NE30斗式提升机料斗，容积7L；板厚2.75mm，材质：Q23***，安装孔：60*120mm。料斗宽度：300mm。

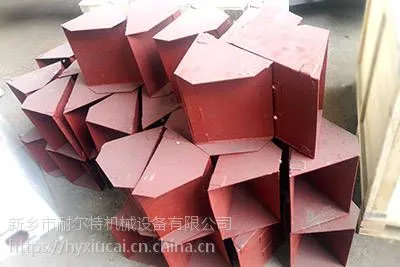

NE50斗式提升机料斗

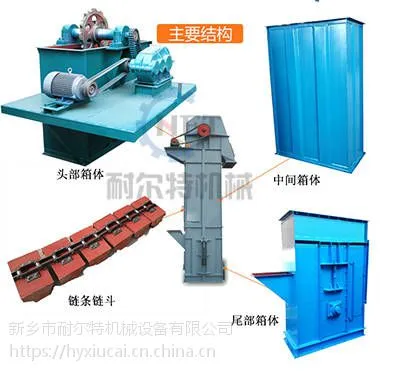

NE板链斗式提升机主要结构

NE斗式提升机的链轮

NE系列斗式提升机的链条本链条为高强度耐磨链条。链板材质为45#钢，采用激光切割、整体调质处理。销轴、滚子材质为40Cr，销轴、滚子、套筒均进行碳氮共渗处理，表面硬度为58-62HRC。输送矿渣、粉煤灰等磨琢性很强的物料。NE15及NE30采用单排链，NE50及以上型号为双排链。

NE15斗式提升机的机头

NE15斗式提升机安装现场，机尾、中间箱体安装

NE30斗式提升机机头

    NE型板链斗式提升机是由国外引进***技术研制的新产品，主要技术参数符合机械部标准(JB3926-85)。采用自流式装料,重力式卸料.链条是优质合金钢高强度板式链条,耐磨而可靠。驱动部分采用硬齿面减速器。NE系列板链式斗式提升机共有11种型号:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。

NE30斗式提升机中间箱体、机尾
