RXBQ-102S熄火保护报警控制箱是根据石化、治金、煤化工、陶瓷等行业的需要，专门设计、开发的一种火焰监测报警系统。该产品配备火焰监测器，具有简单、可靠，使用维护方便等特点，适用于各种燃气、燃油燃烧器、烤包器的火焰监测及熄火报警。

一、功能概述：

    控制箱内装有RXZJ-102紫外线火焰监测器、断路器、中间继电器、时间继电器、按钮、指示灯等控制元件。箱内RXZJ-102紫外线火焰监测器采用我公司高性能产品，电器元件均采用国内***，以确保设备运行可靠。系统具有熄火连锁保护，当系统运行中出现意外熄火，可及时关闭燃气电磁阀，***系统安全，并可将着火、熄火信号以开关量的形式上传至上位机，便于操作人员进行监控。本控制系统操作简单、安全、可靠。

二、主要技术参数：

      ■  工作电源：220VAC/50Hz

      ■  功    耗：100W

      ■  火焰响应时间：见火响应≤1s

          熄火响应1~3s

          显示：控制柜通电时电源指示灯（红色）亮

          旋开运行旋钮 运行指示灯（白色）亮

见火响应时着火指示灯（绿色）亮

          熄火响应时着火指示灯（绿色）灭，声光报警器报警

      ■  输出：

1、燃料电磁阀电源AC220V

          2、燃料阀连锁信号一组（继电器无源常开触点，容量220VAC·5A）

3、火焰实时信号继电器常闭、常开无源触点各一组，容量220VAC·5A

             熄火响应时常闭触点闭合，常开触点断开

             见火响应时常闭触点断开，常开触点闭合

      ■  使用环境温度：监测器及UV探头：－20℃～80℃

      ■  外形尺寸： 400×300×200（mm）

      ■  安装孔尺寸：探头安装螺纹M20*1.5

      ■  监测器型号：UV探头

三、安装与接线：

■  检测探头安装（特别提示）

BWZJ-13紫外线火焰监测器是一种非接触式火焰监测器。用户安装时请将探头对准火焰。探头使用的温度为80℃，用户在燃烧器或其他高温设备上使用时，探头前的检测通道必须通风冷却。检测通道直径不小于Φ18，探头的安装螺纹为M20×1.5。

■  控制箱的安装

控制箱的结构为壁挂式，用四只M8的螺栓就设备现场合适位置安装既可, 安装位置要避免受到高温、强烈震动或冲击。

■   接线请参照控制箱内接线图。

■   电源220VAC/50Hz 6A如果用户使用的交流电源为不接地电源，如隔离变压器供电，请将电源的一根线接地。

■   注意火焰信号线不能与强电流动力线穿在一根管道内，而应单独走线。安装且确认接线无误之后，即可通电运行。

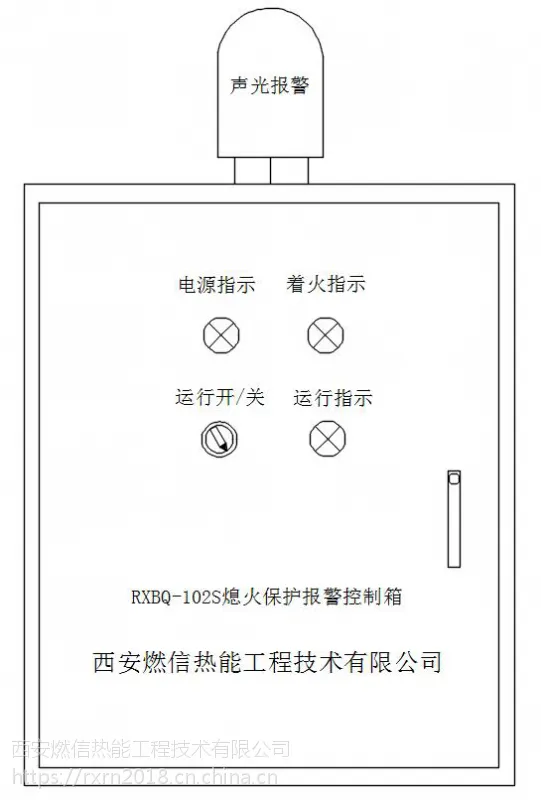

四、箱面部置：

五、操作流程：

    1、合上控制箱电源断路器，电源指示灯亮。

    2、将运行转换开关旋至开状态，运行指示灯亮，燃料阀同时打开，（预留10秒钟点火时间，燃料阀保持打开至10秒点火时间结束，点火时间结束后，燃料阀则根据实际火焰信号来实现燃料阀的开关，比如有火保持打开，无火关闭。）火焰监测系统开始运行，如果检测到有火则着火指示灯亮。反之，如果检测到无火或火焰熄灭，自动连锁关闭燃料电磁阀，声光报警灯鸣叫，提示操作人员火焰熄灭。操作人员到位后可将运行转换开关旋至关位置，则报警鸣叫停止，运行指示灯灭。当操作人员排除故障后，方可重新启动系统运行。

六、调试：

■  为了提高监测灵敏度，传感器电缆不应与其它电源线或信号线混在一起。

    RXZJ-102紫外线火焰监测器在出厂时已调试好，一般情况下安装即可使用。如果探头距监测器过远，布线引起的分布电容过大时，在无火焰的情况下显示有火，请打开模块，逆时针缓慢调节模块中间的匹配电位器，直到红色指示灯灭，继电器释放为止，模块调试好，盖上模块盖。请注意调试时不要超调，超调影响监测灵敏度。

■  在安装完毕确认接线无误之后，即可通电运行,电源指示灯亮。控制箱的面板上，设有运行开关，将开关旋至工作状态，运行指示灯亮，有火焰信号时，着火指示灯亮；没有火焰信号时，着火指示灯灭，声光报警器报警。

七、故障排除：

■  燃烧器无火，而监测器却显示有火，这是监测线路受潮后分布电容逐渐增大引起的干扰，请打开模块，逆时针缓慢调节电位器，直至红色指示灯灭，继电器释放为止。

■  燃烧器有火，而监测器显示无火，可能有二个原因，一是探头镜片被灰尘覆盖，请擦干净探头石英镜片，二是阻抗匹配电位器超调，请打开模块顺时针缓慢调节电位器，直到红色指示灯亮，继电器吸合为止。

■  如果在安装或使用中不小心弄破了探头的镜片，不要用普通玻璃片代替，因为普通玻璃片不能透过火焰产生的紫外线。

注：任何情况下，不建议客户自行打开监测器模块调节产品灵敏度。如需调节，请联系我司技术人员确认指导。
