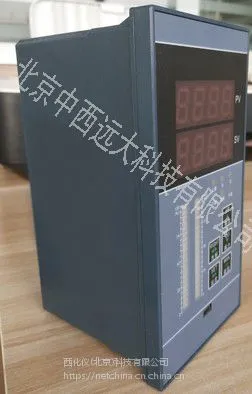

操作器/手操器  型号:M285187/QN65-DFD-3610A

库号：M285187

DFD-3610A系列产品介绍一、简介本系列操作采用功能强大的单片机为核心部件，所有参数可由面板按键设定，表内无需电位器调整，使仪表可靠性提高，可与外各种调节器或计算机控制系统配套使用，作为后备手操输出单元。DFD系列操作器在自动状态时，它根据调节器来的控制信号和现有阀位反馈信号的偏差输出正反转信号，而在手动状态时，则通过面板上的按键控制正、停、反转、可直接与电动执行单元相接，省去伺服放大器。DFQ系列操作器在自动状态时，它的输出信号取自调节器或系统来的输入信号；在手动状态时，通过面板上的按键控制输出信号，可直接与Ⅱ、Ⅲ型执行器和带有电气阀门器或电气转换器的气动执行器配套使用。主要特点：1、开机自动或手动可自由设定(手动输出值可预置)2、外控手动功能,初始输出保持(EM1)3、外控手动功能,初始输出可预置(EM2)4、可分别设定上限、下限输出范围5、阀位反馈断线后可自动进入手动状态6、阀位反馈错误指示(DFD)7、跟踪误差错误指示(DFD)8、主输入断线故障时，输出给电机的控制自动保护（可手动操作控制）9、主输入断线时输出故障报警信号10、阀位反馈模拟输出(可实现上位机与手操器的同步指示11、控制量模拟输出(可实现上位机与手操器的同步指示)12、手、自动状态输出13、过程量、控制量、阀位指示三重显示14、手、自动切换实现无扰动15、采用不挥发存储器,可长期保存设置数据二、主要技术参数1、显示方式：双4位LED显示输入及输出信号2、测量精度：数显±0.5%F.S±1个字或±0.2%F.S±1个字3、输入信号:4-20mADC,0-10mADC,1-5VDC,0-5VDC4、输入阻抗：电流信号：≤250Ω;电压信号：≥1MΩ5、阀位反馈输入：0-10mA、4-20mA、0-5V及电位器信号6、伺服输出：2路40A双向控硅7、模拟输出：4-20mA(负载≤500Ω),0-10mA(负载≤1KΩ),1-5V(负载≥250KΩ),0-5V(负载≥250KΩ)8、手自动状态输出：手动运行时触点闭合,自动运行时触点断开9、环境条作：温度：0-50℃相对湿度:小于85%(无结露),且周围无腐蚀性气体10、供电电源：AC220V±10%，50Hz（线性电源）；AC-240VAC，50/60Hz（开关电源）11、大功耗：5W12、外形尺寸：横式：160×80竖式：80×160方式：96×9613、开孔尺寸：横式：152+1×76+1（宽×高）竖式：76+1×152+1（宽×高）三、型号命名型号说明DFD-□□□□□□□□□带伺服功能Q-□□□□□□□□□不带伺服功能输入信号（上位机或调节器输出信号）10-10mADC24-20mADC30-5VDC41-5VDC控制输出信号0无10-10mADC24-20mADC30-5VDC41-5VDC阀位反馈输入信号10-10mADC24-20mADC30-5VDC5电位器信号阀位反馈变送输入信号0无10-10mADC24-20mADC30-5VDC41-5VDC外控功能0无外控功能1带EM1功能2带EM2功能3带EM1与EM2功能外型尺寸（宽X高）A160X80mm横表B80X160mm竖表C96X96mm方表输出电源类型不注缺省为不带直流电源输出P带24VDC输出供电电源类型不注线性电源K开关电源通讯接口类型不注缺省为不带通讯接口RS232带RS232通讯接口RS485带RS485通讯接口
