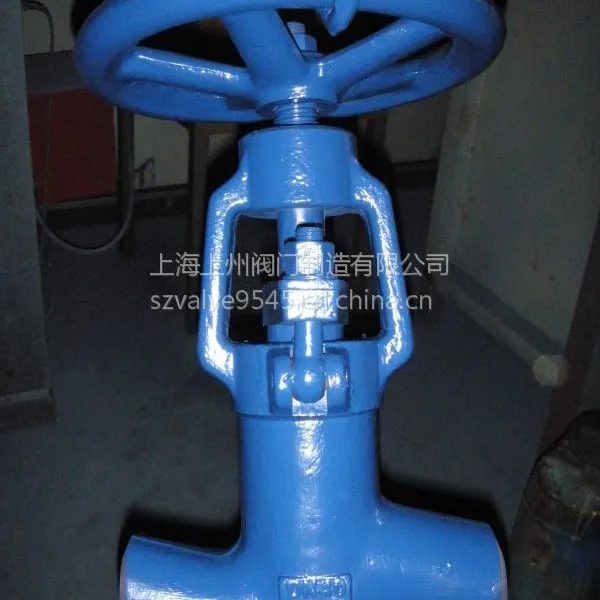

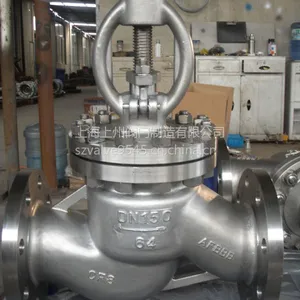

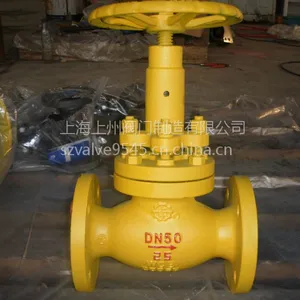

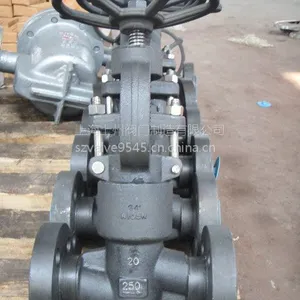

| 品牌：上海上州 | 型号： J41Y/J61Y/941Y/J961Y | 连接形式：法兰、焊接 |
| 材质： 碳素钢铬钼钢铬钼钒钢不锈钢 | 公称通径： DN15----DN400（mm）mm | 3C阀门类别：工业 |
| 订货号：33617555 | 货号：021 | 适用介质： 各种工况介质 |
| 压力环境： 低压、常压、高压 | 工作温度： 低温、常温、高温 | 标准：国标 |
| 外形：大型 | 流动方向：双向 | 驱动方式：法兰、焊接截止阀 |
| 零部件及配件：高温高压截止阀 | 形态：角式 | 类型(通道位置)：直角式 |
| 规格： DN15----DN400 | 是否跨境货源：否 |
高压角式截止阀说明书
一、高压角式截止阀工作原理 阀瓣通过阀杆连接，该阀为节流、截止两用。顺时针方向旋转手柄，阀杆向下移动，推动阀瓣向下移动，逐步地缩小阀座与阀瓣的通道面积，以此达到减少流体流量和节流降压的目的。逆时针方向旋转手轮时则相反。该阀也可作闭路装置，顺时针方向旋转手柄即为关闭，逆时针转时则为开启。
二、高压角式截止阀适用范围 该产品适用于公称压力PN<70.0MPa,温度t<120摄氏度的水、油品、天然气等介质的管路上，作为介质流量和压力的截止、节流装置。
三、性能规范 技术参数压力等级 5070 公称压力5070 试验压力强度75105 密封5577 适用介质水、油品、天然气等 工作温度-29～120℃
四、高压角式截止阀采用标准 阀门制造：GB12235 结构长度：GB/T12221-1989 法兰端：GB/T9113-2000
五、高压角式截止阀主要零件材料 零件名称材料标准 阀体、阀盖碳素铸钢WCBGB12229 填料压盖、轴承压盖优质碳素钢25GB699 阀座、阀瓣、阀杆铬不锈钢Cr13GB1220 阀杆螺母铝青铜QAl9-4GB1176 填料四氟/耐油橡胶 螺栓、螺母优质碳素钢35GB699 O形密封圈氟橡胶I-2HG4-329
六、使用保养及注意事项
1、产品出厂前均作了强度试验和密封试验，使用时除两端外的其他连接处均应保持初始状态。
2、本系列产品操作手柄上标有启闭旋向标志，并根据限位柄升降大小，调节启闭高度。
3、关闭阀门时严禁使用加力杆。
4、产品使用过程中，要定期向油杯内注入定量润滑脂。
5、如因易损件损坏而泄漏，要及时更换易损件。
6、检修过程中，要将阀门内腔清洗干净，组装时注意保护密封胶圈，防止磕坏而造成泄漏。同时在各传动部位加入一定量的润滑脂。
7、阀门储存停用期间，应将阀瓣处于关闭位置，长期存放应置于通风干燥处，定期检查保养。 阀门制造：GB12235 结构长度：GB/T12221-1989 法兰端：GB/T9113-2000
七、主要零件材料
零件名称材料标准 阀体、阀盖碳素铸钢WCBGB12229 填料压盖、轴承压盖优质碳素钢25GB699 阀座、阀瓣、阀杆铬不锈钢Cr13GB1220 阀杆螺母铝青铜QAl9-4GB1176 填料四氟/耐油橡胶 螺栓、螺母优质碳素钢35GB699 O形密封圈氟橡胶I-2HG4-329
