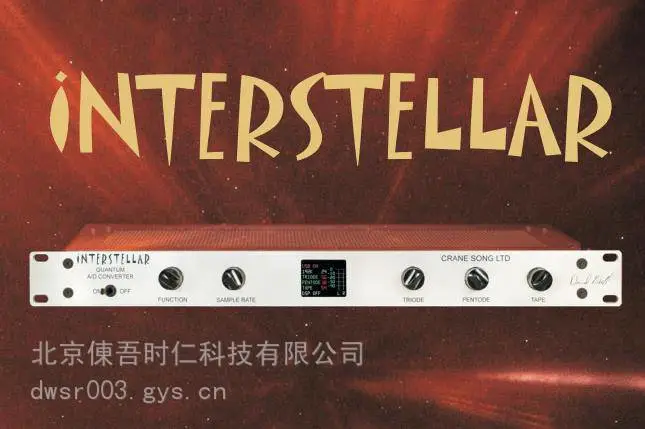

Crane Song Interstellar Quantum AD Converter 立体声AD模数转换器

Interstellar是一款立体声AD转换器，内置***Quantum时钟技术和DSP谐波失真。

音频硬件设备的时钟的好坏，是衡量产品好坏的其中一个标准。现代数字音频设备的时钟故障很难靠听感分辨出来，但在专业录音棚，高端时钟是至关重要的系统指标。

Interstellar是一款立体声AD转换器，采用Crane Song的Quantum时钟技术，提供sub Pico声像功能、USB连接和板载DSP音调饱和。Quantum时钟技术可以实现“Sub-Picosecond抖动抑制”，从而转化为***的声像、深度和声音细节。

技术规格:

模拟输入：在XLR-fm连接器上无变压器平衡立体声输入。默认校准为+ 20dbu =数字零。

增益调节修整在背面面板上。模拟输入范围为0 dbfs是可调的+16到+26dBu

字时钟输出：这8个BNC连接器是TTL级方波，可用于向其他设备提供同步。WC输出将在选定的样本处

内部采样率：44.1KHz至192KHz由前面板开关或USB时钟设置决定

S/PDIF输出：非平衡数字输出75欧姆RCA连接器

AES输出：平衡数字输出110欧姆XLR连接器

光学输出：这是toslink格式，立体声。

电源：25瓦，115或230伏，50或60Hz。

保险丝尺寸为MDL 0.3A，适用于115伏；MDL 0.2***，电压230伏

导灯：7335号灯

运输重量：15磅（6.7公斤）

深度后面板：10英寸（25.4厘米）加上用户输入/输出连接器

Interstellar 还提供 3x DSP 谐波饱和控制。它们提供三极管、五极管和磁带饱和之间的选择，以引入各有各的模拟声染色效果。还提供 16 位抖动功能。

Interstellar的后面板由多个输入和输出接口选项 - AES (XLR)、S/PDIF (RCA)、光纤 (TosLink)、字时钟 (BNC) 和 USB。Interstellar 作为双通道硬件、仅输出接口连接到电脑，音频保真度高达 32 位/192kHz。其他 Crane Song 设备（如 Solaris）的 On-The-Go 转换和监控选项也存在。

Interstellar提供数字声源切换开关,可让您在连接的数字声源之间快速切换（比如 USB 上的 DAW、一个 AES 设备、另一个 S/PDIF 上的设备，以及光纤上的第四个单元）。

Interstellar提供数字声源切换开关，用户可以在连接的数字声源之间快速切换，例如USB连接的电脑DAW、AES设备、S/PDIF设备，以及光纤连接的单元。

Crane Song的INTERSTELLAR是一个立体声模拟到数字转换器，使用跟Quantum一样的转换器，配合Pico二次时钟技术，其DSP模拟技术可以做Triode、Pentode电子管和磁带模拟。

INTERSTELLAR还内置有可以抖动至16bit的字时钟输出功能，所以也可以作为主时钟使用。

当作为USB音频接口使用的时候，它的SPDIF输出可以用于连接到其它数字到模拟转换器使用，就可以作为一个双向的USB音频接口来用了。在USB模式下，电脑将可以设置采样率，并决定字时钟输出接口的采样率，前面板的设置就不管用了，但是DSP的调节依然可以通过前面板来操作。

在作为USB音频接口使用的时候，AES、SPDIF和光纤输出也都是可以用的。

抛开音乐品味、录音工程和制作技巧不谈，实现数字录音的最重要因素是模拟-数字转换这一关键步骤。最初的A/D过程和关于它的一切决定了数字化音频的 "真实来源"。一个具有最小抖动和低相位噪声的稳定字时钟、采样率的选择和模数芯片组将确保尽可能好的音质效果。设计师Dave Hill的新Crane Song Interstellar是Crane Song HEDD Quantum A/D/D/A转换器的一半模拟-数字转换器。它使用相同的AKM芯片组和相同的量子字时钟技术，时钟信号抖动的测量值小于1皮秒（也就是说，时钟的变化只有大约1万亿分之一秒，接近现代设备的测量极限）。

在数字音频中，导致相位噪声的时钟信号定时（时域）和***频率（频域）的波动和不稳定统称为抖动。低抖动对于准确的、真实的A/D和D/A转换很重要，但在数字系统中抖动很容易受到影响。

数字音频中的抖动--这可能是由劣质的主时钟设计或时钟信号在整个演播室中不适当地传输给设备造成的--可以听到本底噪声增加、浑浊、缺乏或圆滑的瞬态、刺耳的高频和模糊的立体声成像。高量的抖动会导致瞬间的、微小的音高变化。

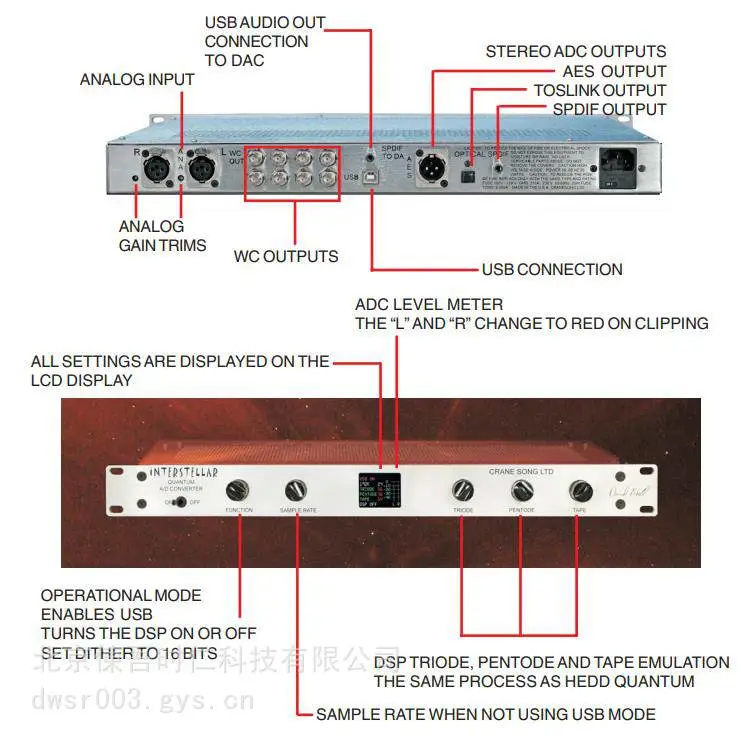

1U的Interstellar前面板上有一个电源的开关和五个连续的旋转控制器，分别标有功能、采样率、三极管、五极管和磁带效果。还有一个安装在面板中央的小型彩色LCD屏幕可以监控并实现控制和设置参数。

该装置的功能控制在USB关闭/开启、DSP开启/关闭和设置模式之间旋转，其中可以选择滤波器1或2。滤波器1和2是AKM A/D转换处理器芯片内的选择。默认滤波器1拥有***的瞬态，听起来更有活力和立体感。滤波器2听起来更平坦，更明亮。

在设置中，你可以选择24位（无抖动）或抖动的16位。在16位抖动模式下，Dave Hill在A/D转换器之前增加了一个***预抖动模拟过程。

采样率控制器旋钮在44.1、48、88.2、96、176.4和192kHz的采样率之间循环。你可以不必在设置模式下的任何时候改变速率。

接下来的三个旋转控制器是对三极管、五极管和磁带处理器的单独控制。它们的数值在LCD窗口中显示，并可以在设备断电后保留一段时间。

Interstellar后面板上的连接包括一个AES/EBU XLR数字输出，以及S/PDIF RCA和光纤TOSLINK输出接口。所有的输出都是激活的，可以连接到你的音频接口上的数字输入。

Interstellar在Crane Song HEDD Quantum A/D/A的基础上，增加了一个后面板的USB接口，作为任何DAW电脑的直接接口，扩大了其效用。在USB模式下，采样率由DAW会话决定，如果采样率全部匹配，你可以同时将相同的音频录入两个不同的系统。

***还有一对XLR插座，用于平衡立体声线级音频输入。它们在出厂时设置为+20dBu的模拟输入，但您可以使用嵌入式微调电位器重新校准它们。

后面板有8个时钟BNC输出（比HEDD Quantum多两个），这对于星型结构配置来说已经足够了。星型结构是一种在演播室周围发送单独的字时钟信号的方法--也就是 "房屋同步"--起源于视频/电***期公司，以确保所有数字设备（磁带机、切换器等）使用SMPTE代码和/或WC锁定在一起。

内部结构质量

面向未来的Interstellar有一个模块化的子组件布局，可以插入到整个使用表面贴装技术的主板。如果有了新的、改进的A/D转换器，只需改变该子组件即可。

一个小型的电源为总共18个独立的电压调节器供电，为所有电子器件（特别是敏感的时钟板）提供尽可能纯净的直流电压。

只有一条带状电缆将前面板的控制装置连接到主板上，整个后面板和连接器直接连接到主板本身。如果其中一个 BNC 时钟连接器出现故障，八个 BNC 字时钟连接器将分别在各自的板上。有助于缓解其中一个时钟出现故障影响其他功能的情况。

Interstellar使用AKM芯片组，安插在主板上。它有两个封装在屏蔽模块中的基带主晶体振荡器板。对于44.1、88.2和176.4kHz的时钟频率，有一个振荡器在22.5792MHz下运行。对于48、96和192kHz的速率，有***个振荡器板以24.576MHz的频率运行。据说以这种方式得出的时钟频率比使用基于铷原子钟产生的相位噪声要少得多，抖动也***。

Crane Song对这两块振荡器板进行大量测试，并在设备内和设备外分别运行。在外置机架上，Interstellar按设计运行时略带温度，需要大约20分钟的预热时间以达到的稳定性。

Triode、Pentode和Tape

Triode、Pentode和Tape为A/D转换增加了模拟放大器般的丰富谐波。它们使用三个独立的连续编码器进行控制，以0-99数值在LCD屏幕上显示。它们以三极管，五极管和磁带的顺序串联，并相互影响。

Triode功能提供三极管的偶数谐波。在这三个功能中，Triode是最微妙的效果，但你会注意到（取决于音源），随着Triode数量的增加，低频会变得更丰富、更密集。比如在钢琴和一些合成器上使用它，它增加了一种甜美、独特的声音。

Pentode主要产生三阶和更高的奇数谐波。比如一个更明亮的声音，细节和瞬态更 "可听"，并有轻微的压缩效果。所以五极管通常非常适合人声、打击乐（鼓）和完整的混音。

磁带模拟磁带机，是从三级和五级开始的奇数谐波，加上磁带录音机的记录和播放电子的效果。完全取决于电平，就像模拟磁带一样，你可以听到高频在低频之前被压缩。信号的峰值也开始变平，以达到更高的平均水平。调高Pentode和Tape确实增加了整体电平，在录制特定乐器和人声时，使用这些新工具是秘密武器。

Interstellar它以两种重要方式立即改善任何数字录音室的声音：***抖动时钟和来自多功能 A/D 转换器的模拟处理的内置声音选择
