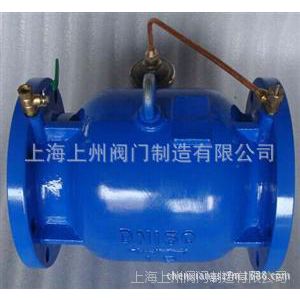

低阻力倒流防止器

结构特点

DSBP741X型低阻力倒流防止器是由两个隔开相互独立的进、出水止回阀和流体安全控制的泄水阀组成，是一种严格限定管道中的压力水只能单向流动的水力控制组合装置，它的功能是在任何工况下防止管道中的介质倒流，达到避免倒流污染的目的。DSBP741X型低阻力倒流防止器是由二个相互独立的弹簧助闭弹性密封止回阀和中间减压腔内一个独立的水力差动式泄水阀构成。泄水阀的压力腔与上游供水压力相连，三个内部阀门除共用阀体外，无机械上的联系（亦即不会同时发生共同的相关的机械故障，并***各自操作）

工作原理

编辑

DSBP741X型低阻力倒流防止器的制造依据GB/T 25178—2010《减压型倒流防止器》、ANSI/AWWA C511-1997《减压防回流阀门组件》、ASSE Standard # 1013：2005《减压主要防回流装置和减压主要防火回流装置的性能要求》标准而设计生产。它遵循流体由高能量向低能量传递的基本原理来防止介质倒流。

（一）根据其工作原理，有以下重要特点***其功能的实现：

1、根据流体由高能量向低能量传递的基本原理，保持P1>P2（即安全值ΔP>0）是防止介质倒流的是否***的必要条件。低阻力（减压原理）倒流防止器利用介质流过进水止回阀时因严格设定的微小机械阻力和过流水头损失而减压，使进口压力高于泄水阀腔的压力，这个压差△P控制泄水阀关闭，***低阻力倒流防止器正常供水。

2、安全值△P（通过***的弹簧微调机构可调）定为0.005 MPa，一旦小于该安全值，介质处于倒流的临界状态，这时泄水阀的弹簧自动开启泄水阀，将阀腔内倒流水排出管外。

3、泄水阀采用双流道结构，***了在泄水的同时，大量空气补入阀腔，形成空气隔断，***了介质倒流，并有效地防止虹吸倒流。这时泄水阀阀腔内压力下降，当△P达到设定安全值时泄水阀自动关闭。

该安全值△P，比行标4.5.2.2条规定了ΔP在0.012MPa～0.023 MPa时为泄水阀开启泄水时的压差要严格；比美标4.3.2.1条中规定该值为2psi（0.0138 MPa）要小；以***低阻力倒流防止器处于低能耗高安全性能状态下的运行。

（二）鉴别该类产品是不是***的低阻力倒流防止器最简捷方法是在零流量时,检测泄水阀刚开始泄水时,是否有正向安全值ΔP存在,若符合此条件则是,否则反之。

（三）核心技术—△P是如何产生及***的

在低水损条件下，是通过进口止回阀阀座特殊截面形状，***必要的密封比压，得以实现阀瓣关闭时有可靠的正向压差△P1-2min值；同时通过采用超大膜片感应控制室结构，提高对正向压差△P1-2min值的感应力，来***安全值△P的***可靠性（泄水阀滴漏点与泄放点的数值接近）。一旦小于该安全值，介质处于倒流的临界状态，这时泄水阀的弹簧自动开启泄水阀，将阀腔内倒流水排出管外，同时泄水阀采用大口径混流泄水通道结构，***了在泄水的同时，大量空气补入阀腔，形成空气隔断，***了介质倒流，并有效地防止虹吸倒流。

***水头损失

DSBP741X型低阻力倒流防止器进、出水止回阀阀体流道的水力设计采用“葫芦”形的宽阀腔，介质在接近于直线的流线型流道中流动。通过倒流防止器专用检测设备对现有产品的实测特性曲线，在流速（1.0-2.5m/s）时其***水头损失不大于0.03MPa。

创新点分析

（一）超宽超短阀体设计

倒流防止器是用于城镇的楼宇及小区供水系统、消防用水系统、市政供水管道系统等，防止不洁净水倒流入主管网的现象发生。但是由于加了倒流防止器及过滤器后，形成了较高的水头损失，会使得进入小区的水压降低不少，会产生以下问题：

1、利用市政水压直接供水的多层楼宇层数减少。市政供水压力一般在0.35～0.5MPa左右，一般可直接供多层楼宇生活用水；但是在加了倒流防止器及过滤器后，小区顶层连0.1MPa的压力都无法保障，则顶层直接供水的***就有问题了。

2、小区室外消防管道压力减小。市政供水***消防用水系统，经过倒流防止器及过滤器后，室外消火栓供水压力无法得以***。这样，室外消防都要加消防泵了。

3、鉴于市政供水管网改造，安装倒流防止器及过滤器的空间较小。

因此，市场急需满足要求的倒流防止器供应。低阻力（减压原理）倒流防止器采用低水损直通式过流面积超宽长度超短阀体设计，很好地满足了市场的需要。

（二）双膜片超大感应控制室结构

低阻力倒流防止器为适合低能耗高安全性能的指标，***泄水阀正常关闭及开启，通过采用超大双膜片感应控制室结构，提高对泄水阀作用力，来***倒流防止器的安全性。同时考虑到如果膜片橡胶件损坏后，***泄漏介质都会通过空气隔断上、下腔排出阀外，确保控制上、下腔不会发生倒流现象，采用双膜片结构。

（三）双独立微阻止回阀设计

市政供水管网安装和维修，会产生杂质易卡阻倒流防止器的止回阀；设计成双独立微阻止回阀结构，***了倒流防止器的多重保护。

（四）内置安全控制管路系统

倒流防止器在安装、使用过程中，外露的控制管路易被盗及碰坏，影响正常使用。采用内置安全控制管路系统，避免上述情况的发生，确保低阻力倒流防止器的安全使用。

（五）真空破坏内置双流道结构设计

泄水阀采用内置双流道结构，泄水阀开启泄水时，真空破坏系统管路自动启动，***了在泄水的同时，大量空气补入阀腔，形成空气隔断，破坏倒流防止器阀腔内的真空，有效防止虹吸回流。

（六）泄水阀密封副可清洗功能

低阻力倒流防止器在供水管网运行时，由于系统中含有杂质，卡阻在泄水阀座与泄水阀板间，造成泄水阀的不正常泄漏。此时关闭进水检修阀门，快速打开进水端放气阀，对阀门进水端的压力进行快速降压，使泄水阀快速泄水，由于泄水阀座断面结构形式对杂质有吹拂功能，可对泄水阀密封副进行清洗。

（七）具有在线测试安全泄水功能

1、简捷（定性）在线测试安全泄水功能：

关闭阀组的前控制阀，缓慢开启倒流防止器上的前放气阀，使阀组进口端的压力缓慢降低，泄水阀自动开启泄水。开启阀组的前控制阀，关闭倒流防止器上的前放气阀，泄水器阀自动关闭。上述过程就是简捷（定性）在线测试安全泄水功能方法。

2、定量在线测试安全泄水功能

关闭阀组的前控制阀，在倒流防止器的进水端及泄水阀腔，加装的两个精密压力表，开启阀组的前控制阀，使倒流防止器内部充满压力水；然后重新关闭阀组的前控制阀，再开启倒流防止器上的前放气阀，使阀组进口端的压力缓慢降低，泄水阀自动开启泄水。待中间阀腔内水排空后，排水出口不应再有滴水。在上述试验过程中对照前、后加装的两个精密压力表，记录测试压力；计算安全值△P是否大与0.005 MPa。定量在线测试安全泄水功能合格后，关闭阀组的前控制阀，拆除加装的两个精密压力表，然后重新开启阀组的前控制阀，使倒流防止器恢复正常工作运行。

安装调试及维护保养

编辑

（一） 安装与调试

1、 正式安装之前，应***冲洗所有管道。

2、 倒流防止器应安装在水平位置，这个位置应方便调试和维修，

并能及时发现水的泄放或故障的产生，安装后倒流防止器的阀体不应承受管道的重量，并注意避免冻坏和人为破坏。

3、 倒流防止器两端宜安装维修闸阀，进口前宜安装过滤器，而且

至少应有一端装有可挠性接头。然而，对于只在紧急情况下才使用的管路上（例如消防系统管道），应考虑过滤器的网眼被杂质堵塞而引起紧急情况下供水中断的可能性。

4、泄水阀的排水口不应直接与排水管道固定连接，而应通过漏水斗排放到地面上的排水沟，漏水斗下端面与地面距离不应小于300mm。

5、原则上不允许把倒流防止器安装在矿坑内。如果确实有必要，必须符合当地相应法规；要求由认可的技术人员安装在隔离的合适的空间里；并***漏水斗的正确安装和维护，以避免因泄放水引起泛滥成灾。

6、当倒流防止器要求不停水维修时，宜在主管道上并联两个倒流防止器。

7、安装完毕后，初次启动使用时，为了防止剧烈动作时O形圈移位或内部组件的损伤，有必要遵循以下步骤：关闭出口闸阀，慢慢打开进水闸阀，让水缓慢充满倒流防止器，打开各个测试球阀排除阀腔内的空气，待阀腔充满水后，慢慢打开出水闸阀，让水充满整个管路。

8、若要进行压力试验，必须将倒流防止器内的空气全部排除，充满水，按GB/T13927通用阀门压力试验标准进行。

（二）维护与保养

DSBP741X型低阻力倒流防止器维修周期长、工作可靠且为自动化控制，因此一般来讲，在注意避免人为破坏或***等前提下，无需频繁精细地维护与保养。但当发现其存在周期性或在不应泄漏工况持续不断的泄漏等故障时，就需要检查维修。维修时不需要特殊的工具，但应由认可的技术工人完成，并注意避免进水止回阀、出水止回阀与泄水阀的零部件（尤其指弹簧）的混淆调换。

简介

编辑

在供水系统发生虹吸回流和背压回流的时候，能有效防止出口端水质较差的介质倒流到水质较好的进口端，避免了对生活饮用水的水质污染，确保生活供水的安全。

外挂式排水器分别感应主阀的进口压力和出口压力；当主阀开启通水时，排水器自动关闭；当主阀止回关闭后，排水器自动开启，将主阀中间腔内的介质排空，形成空气隔断，排水器一直保持全开状态，并维持***的排水排污能力，一旦发生泄漏，所渗漏的介质可以直接流出阀外，所以排水器可以设计得相对较小。
　　低阻力倒流防止器是利用水力控制的原理，采用与减压型倒流防止器完全不同的控制方式，既可确保以空气隔断形式存在的***等级的隔断安全性，又可有效地降低水头损失，在流速V=2.5m/s时，水头损失h=2～3m；外形尺寸较小，可以水平或垂直安装，基本上达到了理想倒流防止器的要求

适用场合

编辑

主要用于城镇供水管网与各类用户管网之间，或者生活饮用水与中水、消防水、空调水、绿化水等异质水系统之间交叉连接时的有效隔断，或者无负压设备的配套安装，能够严格防止倒流污染的发生。

功能和特点

编辑

①由前后两个止回阀和中间自动排水器组成。

②在前后止回阀产生渗漏时，能够自动排水，阻断回流，严格防止回流污染，保护上游管道内的水质。

③***水损、节能***：水头损失小于0.03Mpa;

④空气隔断、自动排水：在回流状态发生时，主阀关闭时，排水器自动开启、中间腔泄压为零，主阀的上下游之间实现空气隔断或零压隔断，隔断性能***。

⑤节地节材、安装灵活:外形小、自重轻，结构长度仅为现有同类产品的30%；可以水平或垂直安装.

主要技术参数

编辑

公称压力：1.0Mpa; 1.6Mpa;

开启压力：≤0.03Mpa;

局部水头损失：≤0.03 Mpa;

隔断形式：空气隔断或零压隔断;

阀体材质：球墨铸铁、304不锈钢；

内件材质：304不锈钢;

适用温度：≤65℃。

工作原理

编辑

●正向通水：
　　进口压力大于出口压力时，两个止回阀瓣开启，排水器关闭。在2m/s流速时，流通水损小于0.04Mpa.
　　●反向关闭：
　　进口压力小于等于出口压力时，两个止回阀瓣关闭，排水器开启。
　　如果没有垃圾卡阻，两个止回阀瓣密封关闭，排水器出口不排水，中间腔与大气相通，中间腔压力为零。
　　●防止回流污染：
　　进口压力小于出口压力时，两个止回阀瓣处于关闭状态，排水器处于开启状态如果其中一个或两个止回阀瓣的阀口有垃圾卡阻，产生渗漏，所漏介质均流向中间腔，经过排水器直接排出阀外，防止对进口端的回流污染。
　　◆注：P1为进口端压力，P2为中间腔压力，P3为出口压力。

产品类型

编辑

①内置排水式低阻力倒流防止器

DN≤50,螺纹连接。

分为：LHS711X型 DN15-DN25

LHS712X型DN32-DN50

其中：LHS711X型产品没有检测球阀和

进口过滤网。

②直流式低阻力倒流防止器

法兰连接

型号：LHS743X型 DN50-DN300

③在线维护式低阻力倒流防止器

法兰连接

型号：LHS745X型 DN65-DN400

进口设有过滤网和伸缩法兰。

设备的材质、来源及质量控制

①材质：DN80~DN400的产品，壳体（阀体阀盖）为QT450球墨铸铁，其他内件（包括弹簧）为304不锈钢。

其中DN50-DN150阀体材质还有304不锈钢。

密封件：阀瓣密封橡胶为硅橡胶、Y型密封圈为食品级三元乙丙橡胶（EPDM）。其卫生安全性符

合生活饮用水标准GB/T5750，附饮用水安全产品检验报告，见附件。

②来源

③质量控制：所提供的设备在制造过程中，严格按照***-2008标准进行过程检验和质量控制，在出厂前，严格按照JB/T11151-2011标准进行全性能的测试和检验，合格后才能出厂。

在货物交接时，接受方应完成外观和产品型号、规格和数量的验收，在安装后进行产品使用功能验收，可按CECS 259:：2009《低阻力倒流防止器应用技术规程》标准进行。

倒流防止器产品防腐涂层材质

球墨铸铁件的内外表面涂层为粉末喷涂热成型的喷塑涂料，涂层厚度不小于250μm。其卫生安全性符合生活饮用水标准GB/T5750，附饮用水安全产品检验报告，见附件。涂层颜色：

安装方式

编辑

a室内水平明装

1－前控制阀 2－Y型过滤器 3－低阻力倒流防止器

4－可曲挠橡胶接头5－后控制阀 6－排水器出口 7-地漏8-支架

b室内垂直安装

1－前控制阀 2－Y型过滤器 3－低阻力倒流防止器

4-可曲挠橡胶接头 5 –后控制阀 6－排水出口

室外地上安装

1－进水管 2－前控制阀 3－Y型过滤器4－低阻力倒流防止器 5－可曲挠橡胶接头

6－后控制阀 7－排水口 8－支撑角钢 9-出水管 10-支撑架
