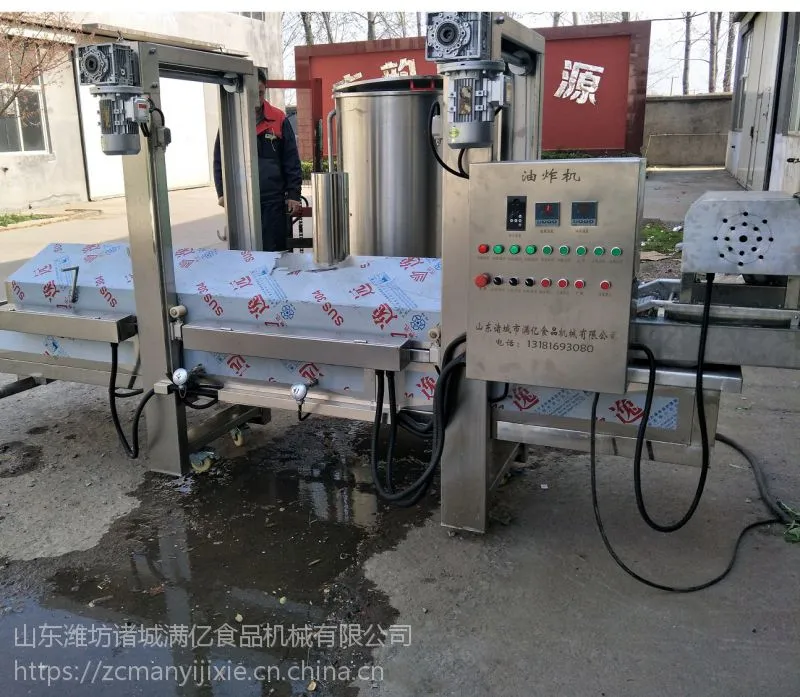

油炸流水线整机说明

1、设备尺寸：总长4000mm*网带宽400mm*高1950mm

2、构造及主要部件：主要由主体框架、油槽、保温、护板、网带及网带支架，提升支架、传动轴、从动轮及链轮、电机、电控等系统组合而成。过滤系统：由高温泵，管道，过滤箱等组成。

3、功能简介：本产品适合自动化流水线作业。广泛应用于油炸及卤煮食品，人工只须操作进料，自动出料、自动控温，变频调速运行，配有自动过滤装置，及时清除炸油内的杂质，省工省时，节能环保。

4、使用说明：

1、接通电源2、***清洗干净设备3、加入所需炸（煮）量度的油（水）4、设定好所需温度5、开始升温6、温度达到后，传送运行，开始进料

5、各部件深度解析

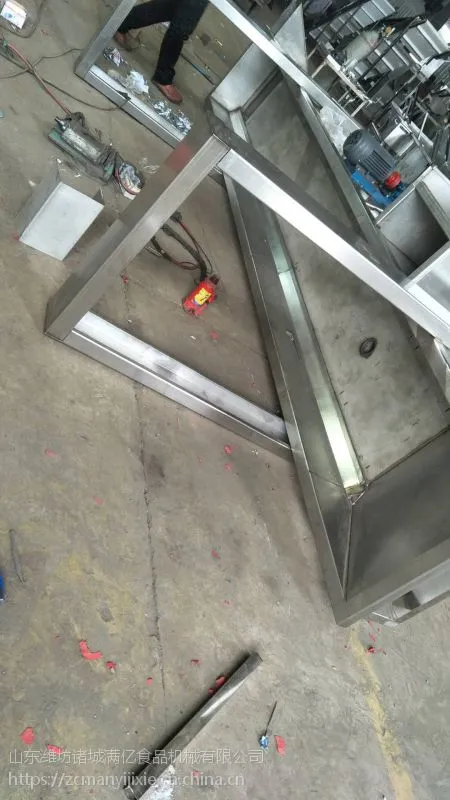

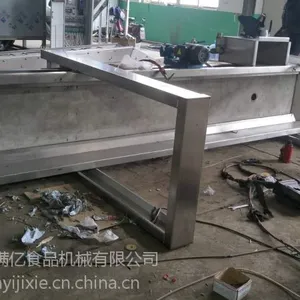

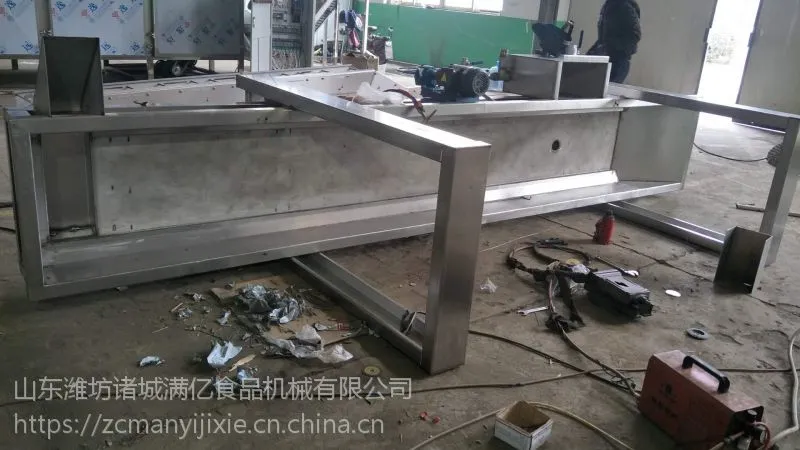

6、（1）主体框架：采用50*50*3的工业拉丝方管拼装、焊接而成

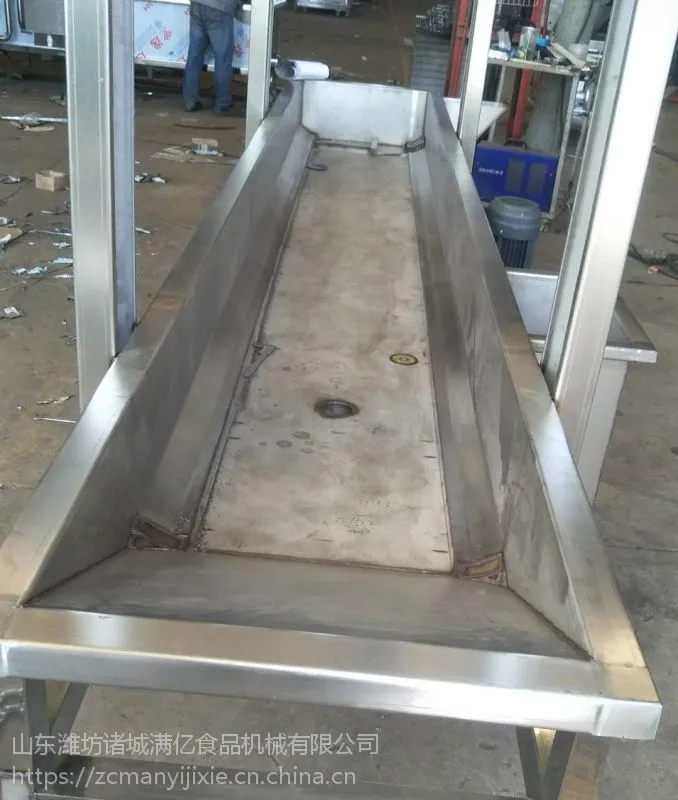

（2）油槽：采用厚度2.0mm的国标304 不锈钢板、冷弯、拼装、焊接而成

（3）保温：采用厚度5cm硅酸铝板、贴实护紧、封装

（4）外壳护板：采用厚度0.8mm国标304拉丝冷板，冷弯、拼装、焊接而成（5）网带及支架：采用螺旋编制网带、固定刮板、作用于出料，支架选用2.5mm的冷板、冷弯焊接而成，材质为国标304不锈钢

（6）网带选用螺旋编织，链条，穿轴网带，上带刮板。主轴齿轮传动，材质全部304不锈钢。

（7）提升支架：选用厚度2.0mm304冷板，冷弯、焊接而成。电机卷扬自行提升方式。

（8）电机及减速机：均为国内大厂、产品，质保壹年

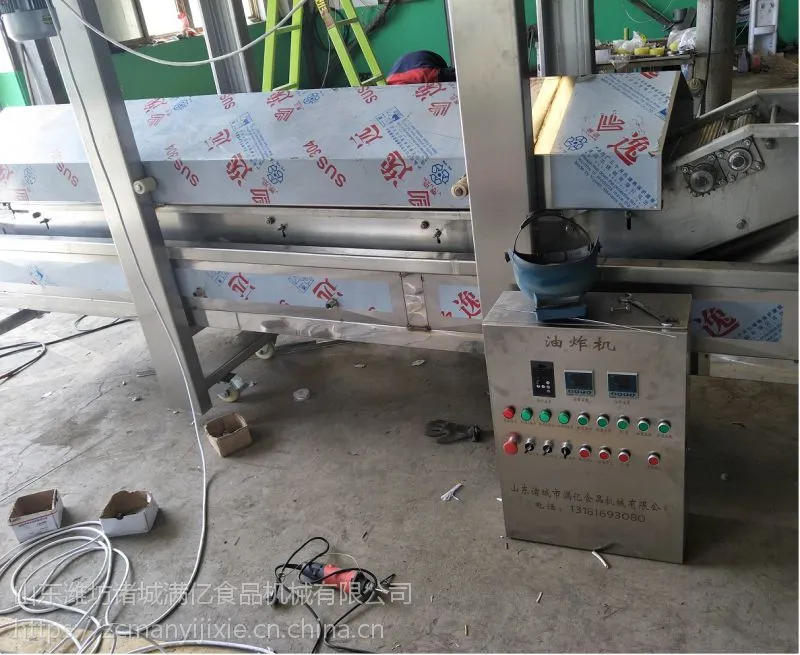

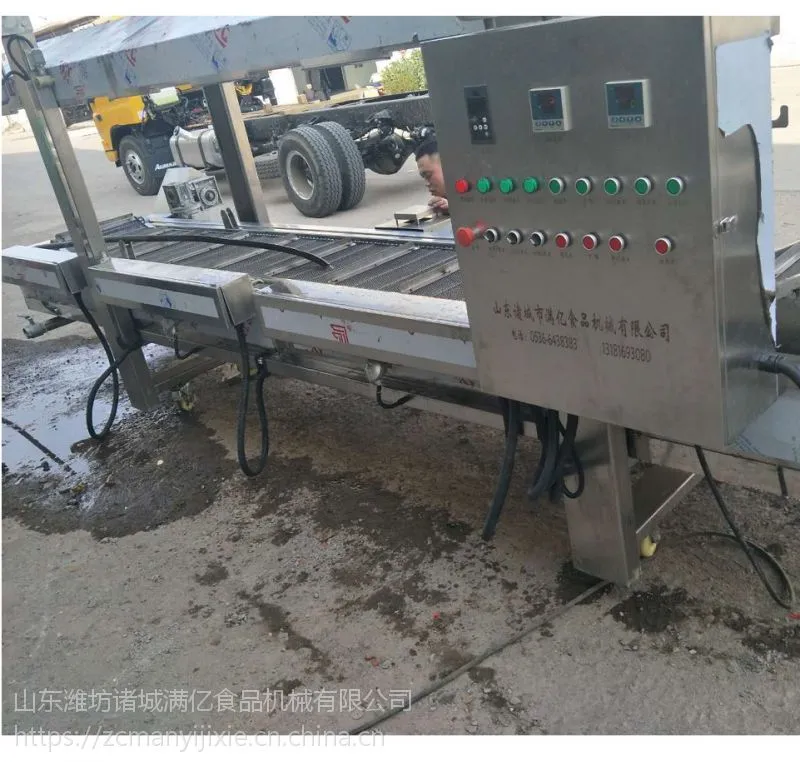

（9）电控部分：所有电器均为“正泰”或“德力西”，变频器用“四方”牌。

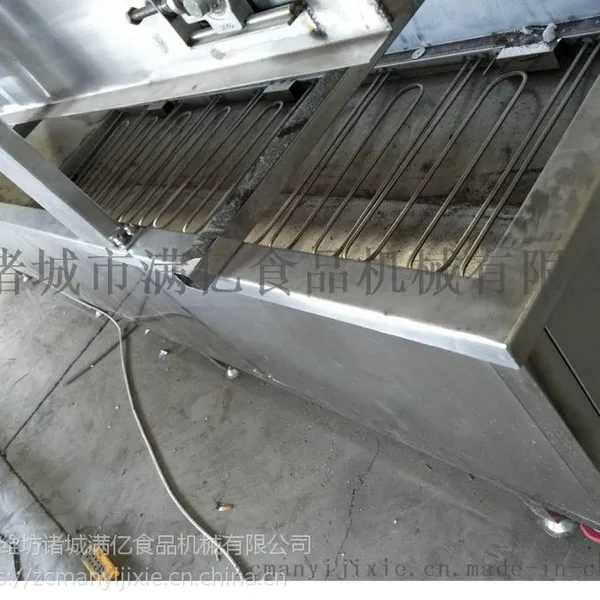

（10）加热管为304外壁，内置加热丝填充物，u形防干烧式电热管。

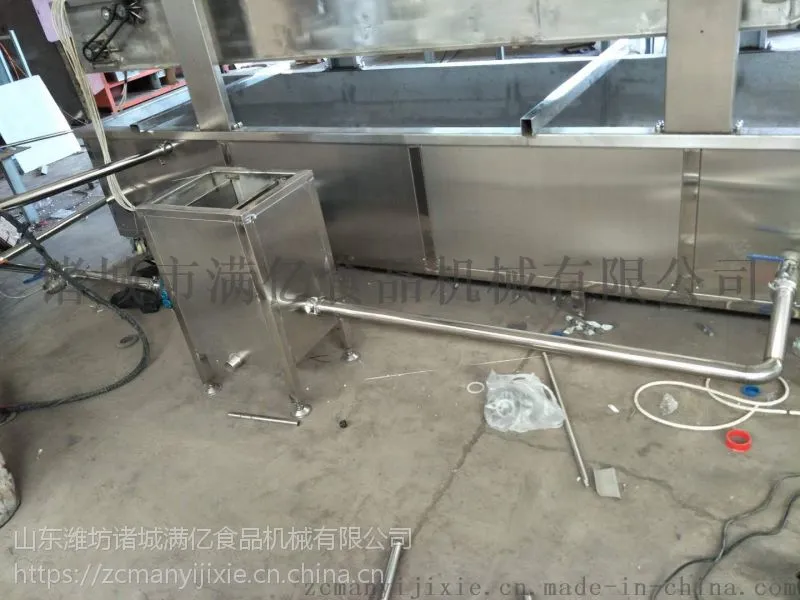

（11）循坏过滤系统：高温泵选用大厂***电机配耐高温600度以上齿轮泵，进出油口￠40口径管道。过滤器内置双层滤网，滤网下面有接料槽，便于清理残渣。双层保温，顶盖密封，开启方便。材质全部为国标304不锈钢。

（12）本设备自客户使用期算，整机保修壹年。
