国内知名电源芯片品牌英集芯推出了高集成度的***管理方案IP5328。近日，充电头网发现，IP5328P在原有基础上加入了lightning快充输入接口，并增加了对USB PD协议的支持，在充电电压上也有了比较大的突破，可实现15V快充输入，兼容苹果全系列原装USB PD充电器快充。

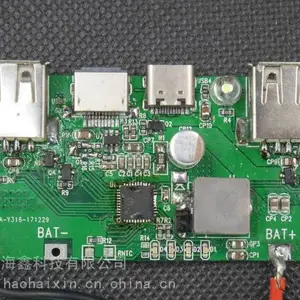

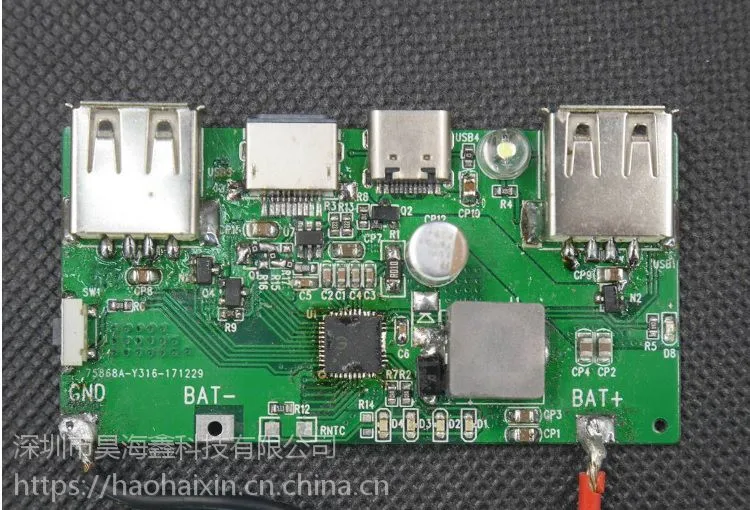

IP5328P的高集成度与丰富功能，只需一个电感实现降降压与升压功能，在应用时仅需极少的外围器件，可以有效减小整体方案的尺寸，降低BOM成本。

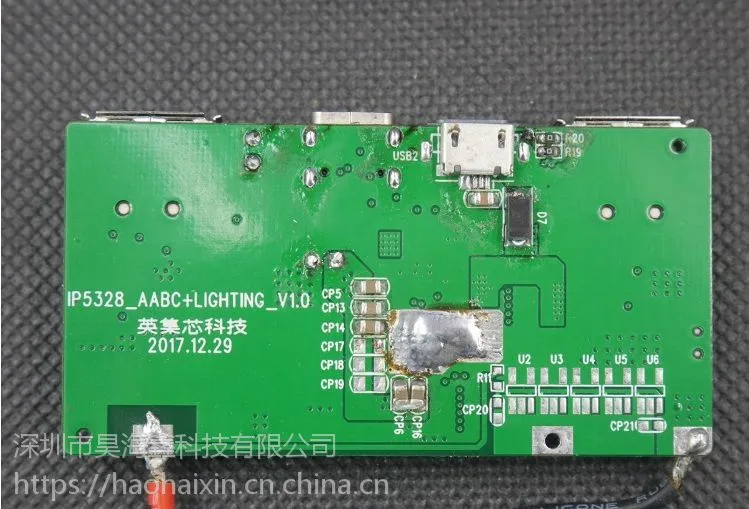

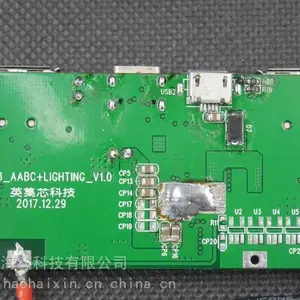

DEMO板背面也只有零星的几个元件。由于集成度非常高，外围器件少，IP5328P很适合应用于小尺寸PCB设计，PCB板的散热性也更好。

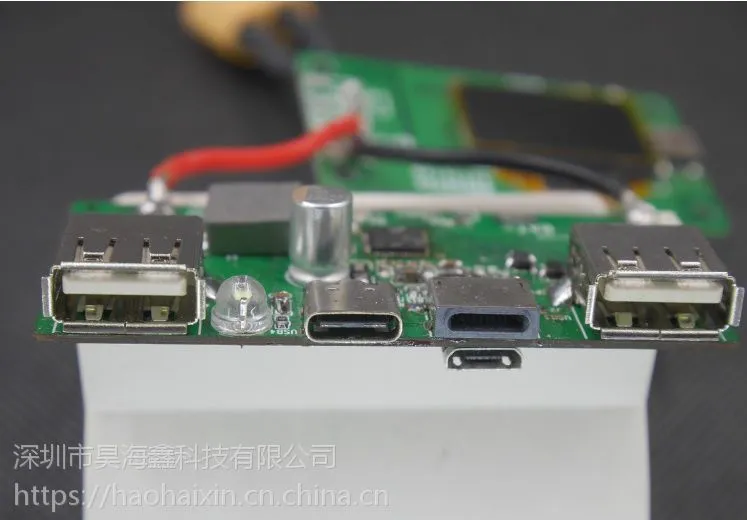

IP5328P一共可以控制5个充电接口：2个USB-A输出接口、1个USB-C接口、1个Micro USB接口及1个lighting接口，5个接口均支持快充。

其中2个USB-A口支持QC3.0、FCP、AFC、MTK、SFCP快充输出，功率可达18W；支持苹果、三星、BC1.2协议。USB-C口支持USB PD双向快充，同时兼容FCP、AFC、SFCP快充输入以及QC3.0、FCP、AFC、MTK、SFCP快充输出。MicroUSB支持FCP、AFC、SFCP快充输入。lightning口支持USB PD快充协议并且与USB-C接口均支持15V快充输入。

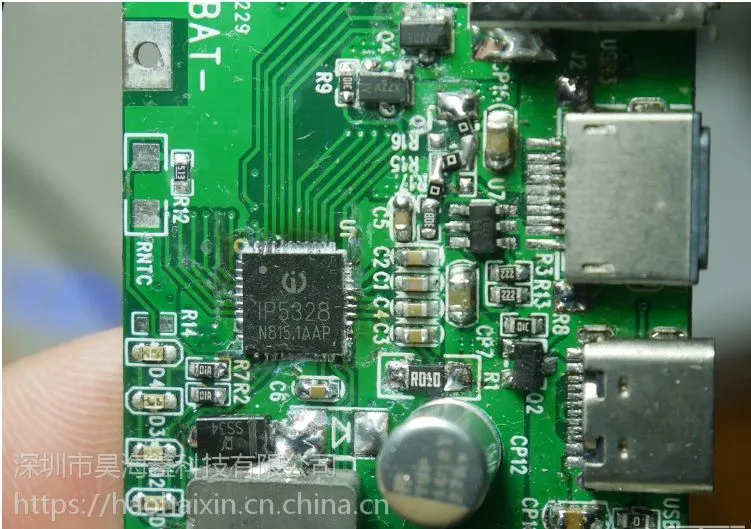

英集芯IP5328P的***方案芯片高度集成，芯片外围所用的外围元器件很少。一个2R2的功率电感，升压和充电共用；一个固态电容用于滤波。

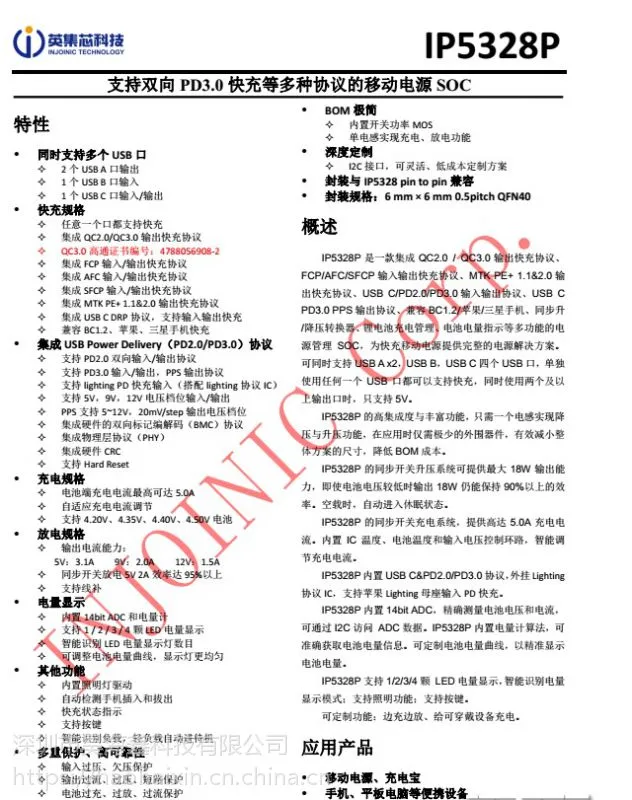

英集芯IP5328P集成QC2.0/ QC 3.0 输出快充协议，并且通过了QC3.0高通认证，证书编号：4788056908-2。集成FCP、AFC、SFCP、MTK PE、USB C DRP 、BC1.2输入 /输出充电协议。值得一提的是，IP5328P不仅支持PD3.0/2.0快充，而且PPS还能5~12V自由调节。
英集芯IP5328P仅需要对应端口数量的MOS管，一颗电感，电阻电容等器件，即可实现快充***的完整功能。IP5328P的同步开关升压系统可提供24W输出能力，效***达92%。

IP5328P支持Type-C口支持USB PD双向快充协议，同时还集成了lightning接口USB PD快充输入，可以更精准的配合iPhone使用。

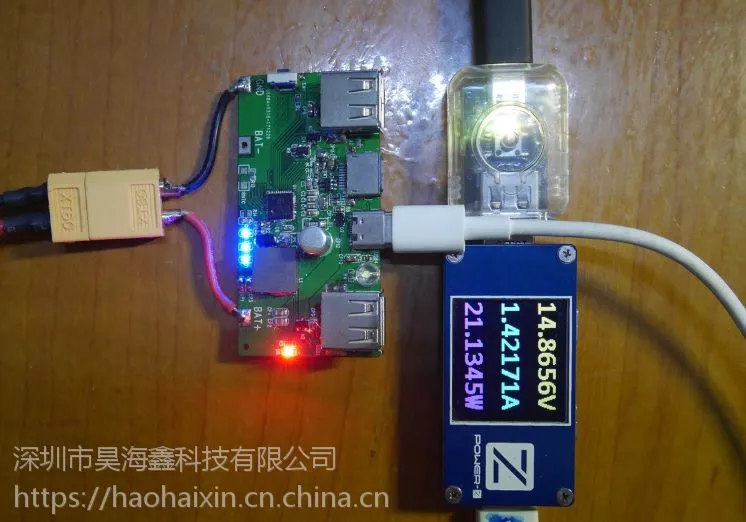

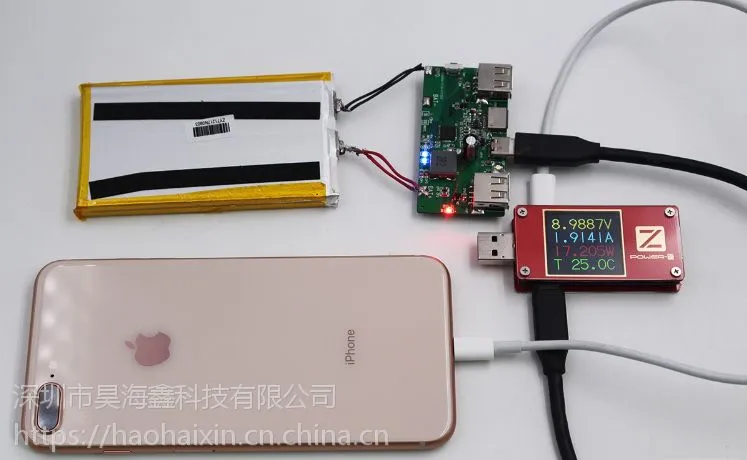

测试中直接给DEMO板输入15V，通过ChargerLAB POWER-Z FL001可以看到充电正常，充电功率约21W。这意味着，采用英集芯IP5328P方案的***可以使用苹果原装29W USB PD充电器快速充电。购买苹果29W充电器用户也只需一条USB-C to lightning线即可实现手机、***双快充。

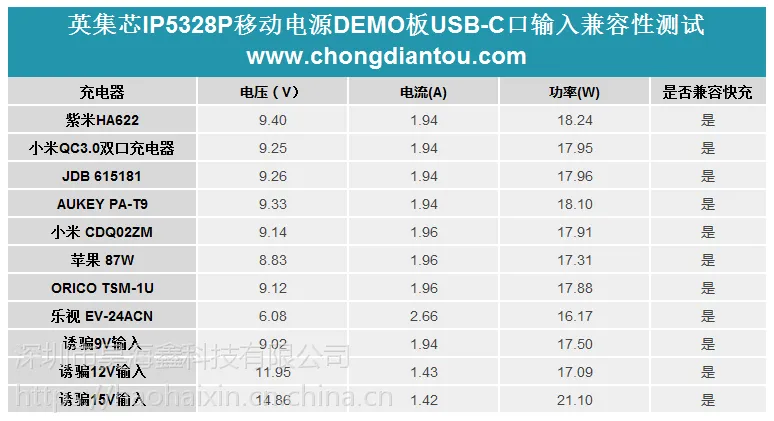

同时，我们也对这块DEMO板做了其他兼容性测试，列表如下：

总结
英集芯IP5328P芯片集成度高，外围元件少，BOM成本低。对QC、PD等快充充电器的兼容性较好。具备三个输入接口，支持MicroUSB、USB-C和Lightning接口快速充电，并兼容USB PD 15V快充输入，也就是说可以使用苹果29W USB PD充电器快速充电，应用范围更广。目前IP5328P已经批量出货，受到国内各大知名***厂商欢迎。后续我们也将陆续发布拆机报道。
