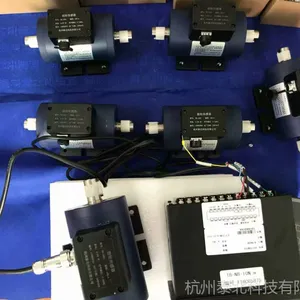

TB-902非接触动态扭矩传感器

一、应用范围：

   TB-902系列扭矩传感器是一种测量各种扭矩、转速及机械功率的精密测量仪器。应用范围十分广泛，主要用于：

• 电动机、发动机、内燃机等旋转动力设备输出扭矩及功率的检测；

• 风机、水泵、齿轮箱、扭力板手的扭矩及功率的检测；

• 铁路机车、汽车、拖拉机、飞机、船舶、矿山机械中的扭矩及功率的检测；

• 可用于污水处理系统中的扭矩及功率的检测；

• 可用于制造粘度计；

• 可用于过程工业和流程工业中。

二、基本原理：

   非接触式扭矩传感器输入轴和输出轴由扭杆连接起来，输入轴上有花键，输出轴上有键槽。当扭杆受方向盘的转动力矩作用发生扭转时，输入轴上的花键和输出轴上键槽之间的相对位置就被改变了。花键和键槽的相对位移改变量等于扭转杆的扭转量，使得花键上的磁感强度改变，磁感强度的变化，通过线圈转化为电压信号。非接触扭矩传感器由于采用的是非接触的工作方式，因而寿命长、可靠性高，不易受到磨损、有更小的延时、 受轴的偏转和轴向偏移的影响更小，已经广泛用于轿车领域。

三、产品特点：

  1.信号输出可选择脉冲方波或4-20mA、1-5V等标准信号，也可配备本公司的二次仪表。

  2.非接触式测量，检测精度高、稳定性好、抗干扰性强。

  3.不需反复调零即可；连续测量正反扭矩。

  4.即可测量静止扭矩，也可测量动态扭矩。

  5.体积小、重传感器可脱离二次仪表独立使用，可输出阻抗与扭矩成正比的等方波或脉冲波频率信号。

  6.测量范围： 0—100000Nm标准可选, 非标准特殊量程可定制。

仪表可以另配

四、主要功能及性能指标：

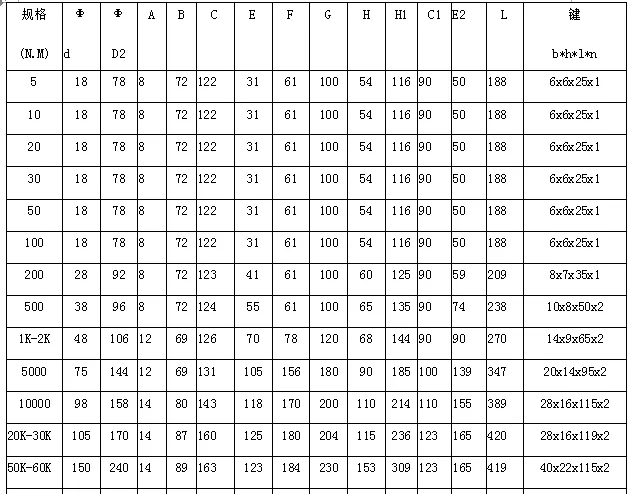

五、外形尺寸：

信号输出与信号采集：

  1、扭矩信号输出基本形式：

    ?  方波信号、脉冲信号。

    ?  可根据用户需要制成电压模拟信号输出或电流模拟信号输出（单向、静止扭矩测量）。

  2、扭矩信号处理形式：

    ?  扭矩传感器输出的频率信号送到频率计或数字表，直接读取与扭矩成正比的频率信号或电压、电流信号。

    ?  扭矩传感器的扭矩与频率信号送给单片机二次仪表，直接显示实时扭矩值、转速及输出功率值及 RS232通讯信号。

   ?  直接将扭矩与转速的频率信号送给计算机或 PLD进行处理。

注意事项：

  1.安装时，不能带电操作，切莫直接敲打、碰撞扭矩传感器。

  2.联轴器的紧固螺栓应拧紧 ,联轴器的外面应加防护罩，避免人身伤害。

  3.信号线输 出不得对地 ,对电源短路,输出电流不大于10mA?  屏蔽电缆线的屏蔽层必须与 +15V电源的公共端（电源地）连接。
