产品综述

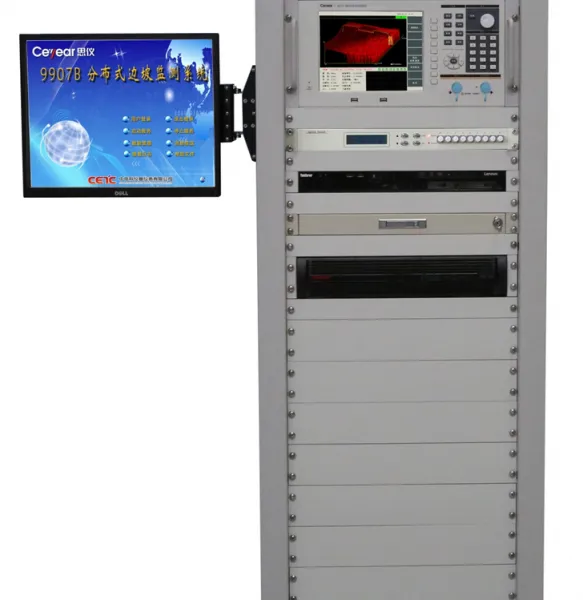

9907B分布式边坡监测系统以光纤应变分布测试仪为测试终端，能够同时测试光纤光缆的应变分布、损耗分布及各距离点的布里渊散射谱。系统具有完备的备用供电（保护）装置、无线发射装置、声光告警装置等，能够满足各种复杂恶劣环境的现场布置，具有无地域限制、大区域监测、高精度定位、远程监控、及时报警、断电续航的特点，满足大范围、分布式的边坡监测需求。

系统可广泛应用于各种复杂地形的山体滑坡、公路铁路边坡、水库大坝护坡、隧道涵洞肩坡等的健康状态监测，进行大范围、多线路、恶劣环境的多种灾害的预测预报及报警。

系统通过改变铺设方式及工艺，可延伸应用于桥梁、大坝、煤矿巷道、高大建筑、石油钻井平台、石油管道等领域的监控监测及应变灾害预报。

功能特点

主要特点

◆    边坡滑坡监测、定位、预警功能

◆    全方位、多维度告警方式

◆    告警信息短消息推送功能

◆    电子地图显示功能

◆    多链路分布式监控功能

◆    远程组网监控功能

◆    自动断电续航功能

◆    客户端远程控制功能

◆  应变变化趋势显示功能

◆    边坡现场实时高清监控

客户端监控及预测告警

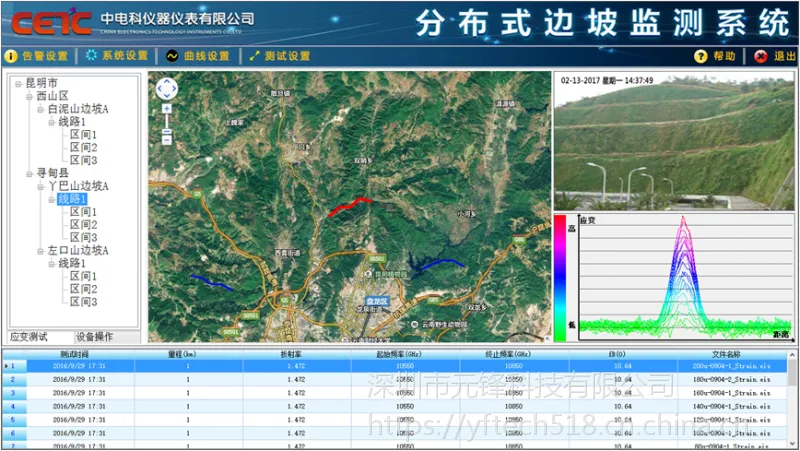

系统配有专用客户端，方便用户进行测试链路的远程监控。客户端具备地理信息导航树、链路铺设地图分布及告警显示、现场实时场景监控、应变趋势分布曲线图、详细测试信息数据库。

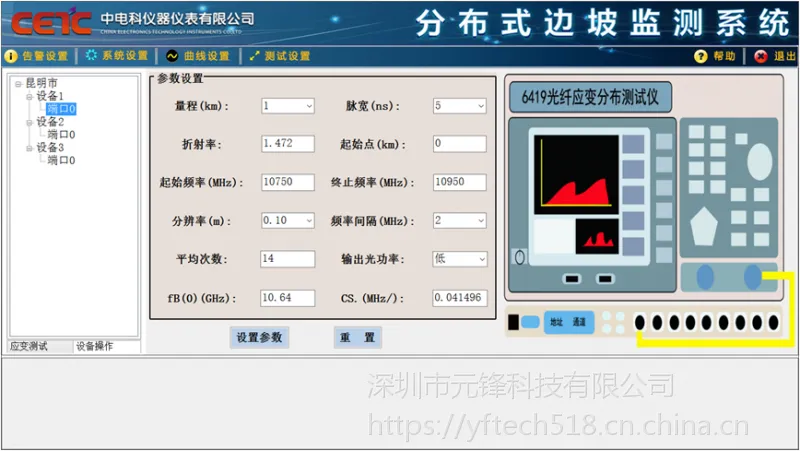

远程测试管理

通过客户端软件对远端测试仪器的测试条件进行设置。

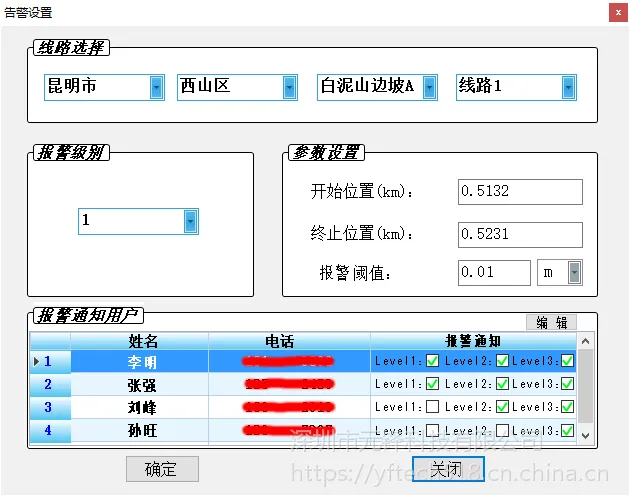

测试链路告警设置

客户端根据链路铺设结果对测试链路各个告警级别设置不同的告警阈值，如有告警发生，系统本身将发出声音告警，客户端在测试链路的地图发出告警，客户端弹窗告警；另外系统可通过设置将不同级别的告警信息以短信形式发送至相关人员手机上，实现灾害的全方位、多手段的精准及时告警。

UPS电源保护及断电续航

系统通过使用UPS不间断电源对系统进行备用（保护）供电，能够解决因环境变化引起的电源问题，保障整个系统的供电，如断电、市电高压、市电低压、电压瞬间跌落、减幅震荡、高压脉冲、电压波动、浪涌电压、谐波失真、杂波干扰、频率波动等电源问题。系统备有大容量电池组，能够达到8小时不间断供电；预留了太阳能电池板接口，可对UPS稳压电源进行充电。

系统自适应链路

系统以服务器作为测试控制中心，控制光纤应变分布测试仪，可进行多终端、多链路、多监控点的自动化测试。系统能够在不停机的情况下自动监测系统测试链路的增减，自适应链路变化，可以通过客户端对新增测试链路测试条件进行配置，便于系统测试链路的动态变化测试管理。

测试数据管理

系统具有专业数据库管理功能，能够对历史数据及形变过程测试数据进行管理。

典型应用

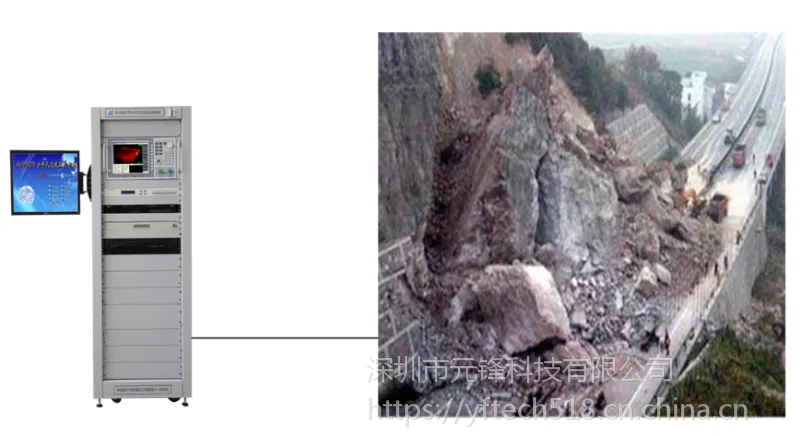

用于地质灾害（山体滑坡）监测

通过在重要的山体边坡上铺设光纤，借助AV9907B系统，通过监测光纤的应变分布趋势，能够对山体边坡内部岩土的下移速度进行监测，监测变化趋势，当应变较大时，可以通过阈值告警功能及时告警，通知相关人员及时处理，防止地质灾害造成损失。

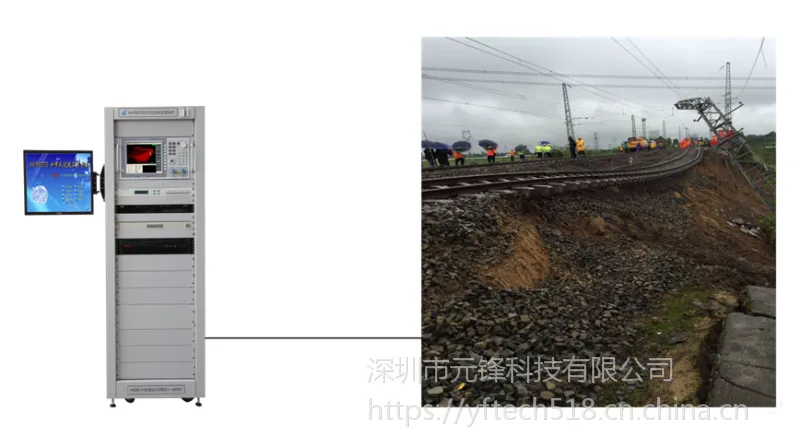

用于公路铁路边坡监测

在重要的公路铁路路基沿线铺设光纤，通过AV9907B系统监测地面沉降速度及路基滑坡位移，及时了解路线健康状态，预防路基滑坡危险。

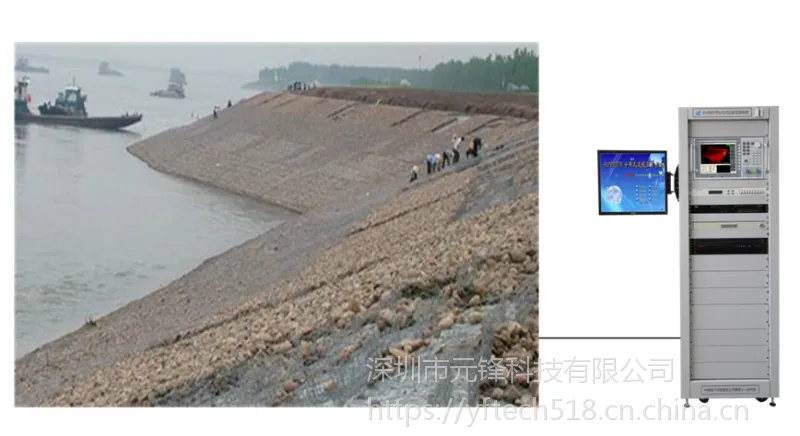

用于水库大坝护坡监测

在易发生滑坡的水库大坝、海防大堤等的护坡中埋入光缆，使用系统监测护坡滑坡位移，能够及时对水库大坝、海防大堤等的护坡滑坡进行预警，预防大坝决堤、海防溃堤等灾害。

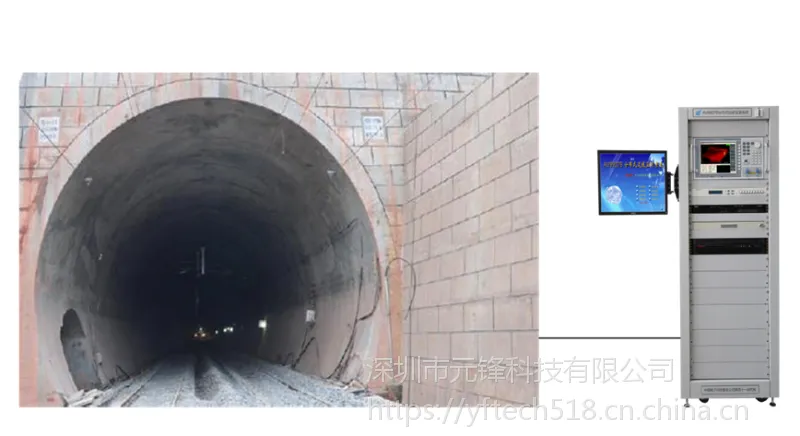

用于隧道涵洞肩坡监测

扩展应用

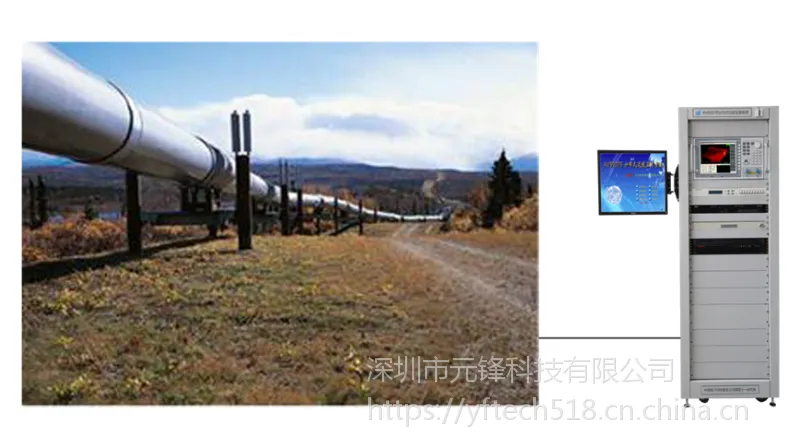

用于石油管道监测

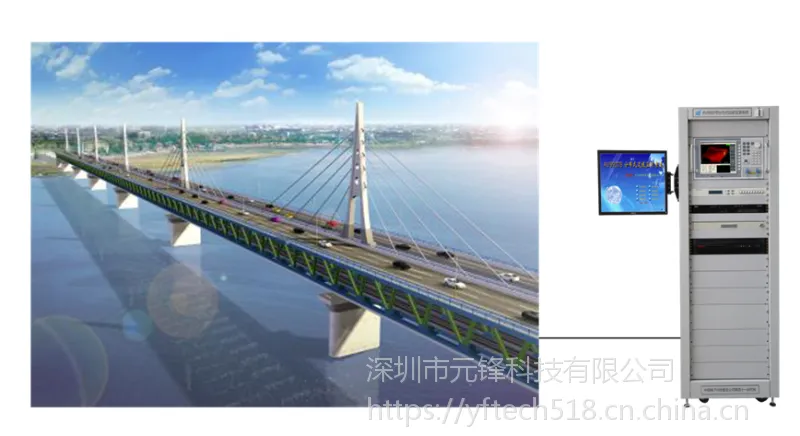

用于桥梁监测

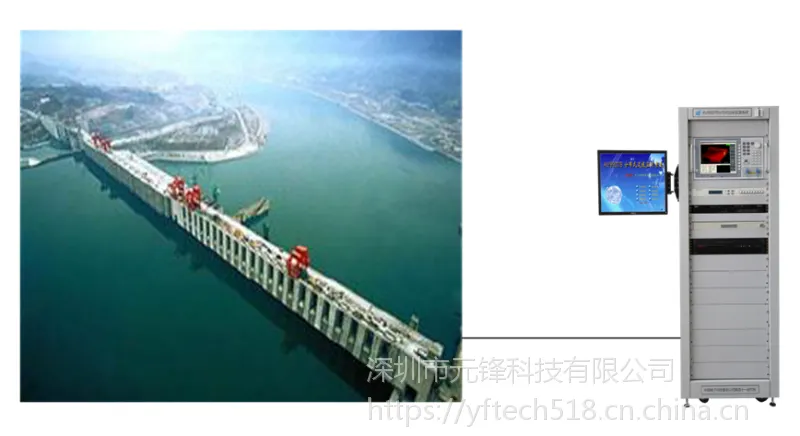

用于水库大坝监测
