品牌:工恒GH型号:ZSRW-6K材质:不锈钢
连接形式:法兰适用介质:各种高腐蚀化学介质压力环境:常压
流动方向:单向驱动方式:气动规格:DN20~DN300
加工定制:否公称通径:DN20~DN300mm工作温度:常温
零部件及配件:执行器形态:蝶式类型(通道位置):二通式
密封形式:软密封型弹簧范围KPa:60~100

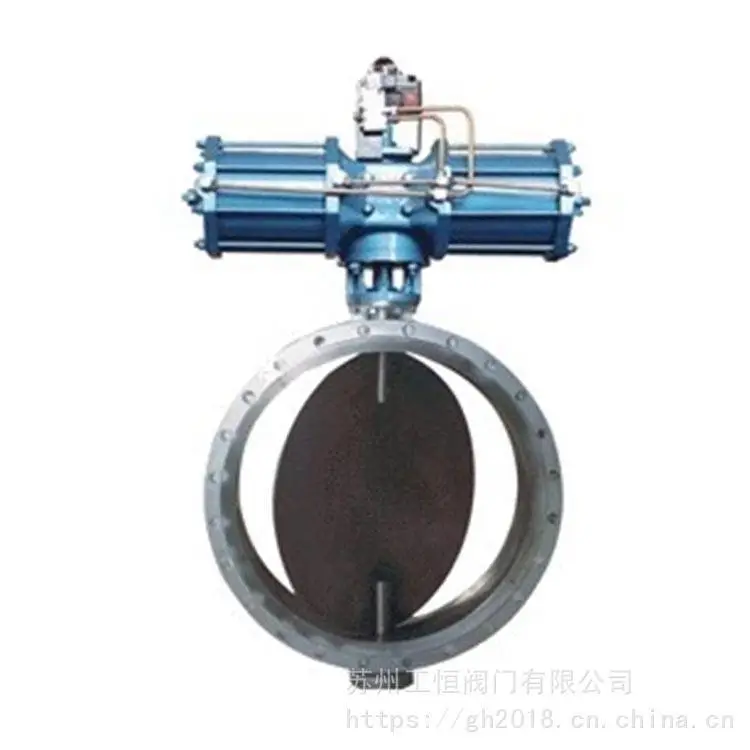

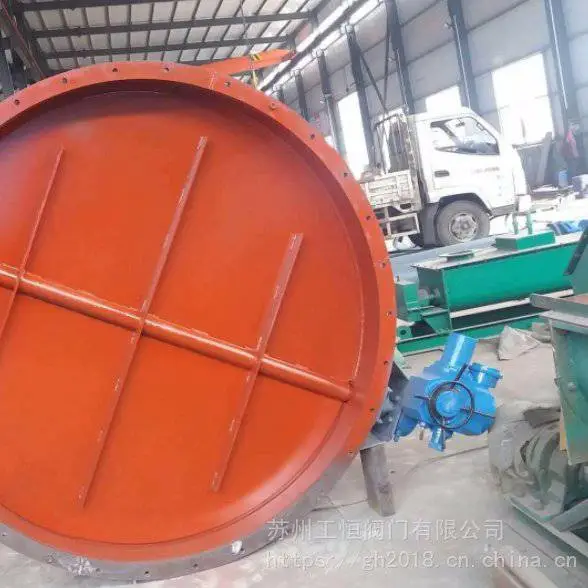

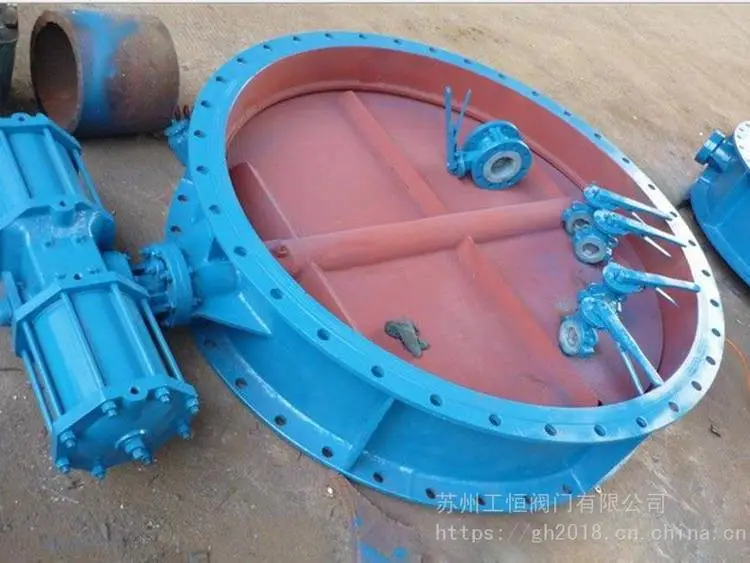

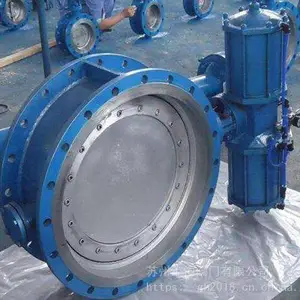

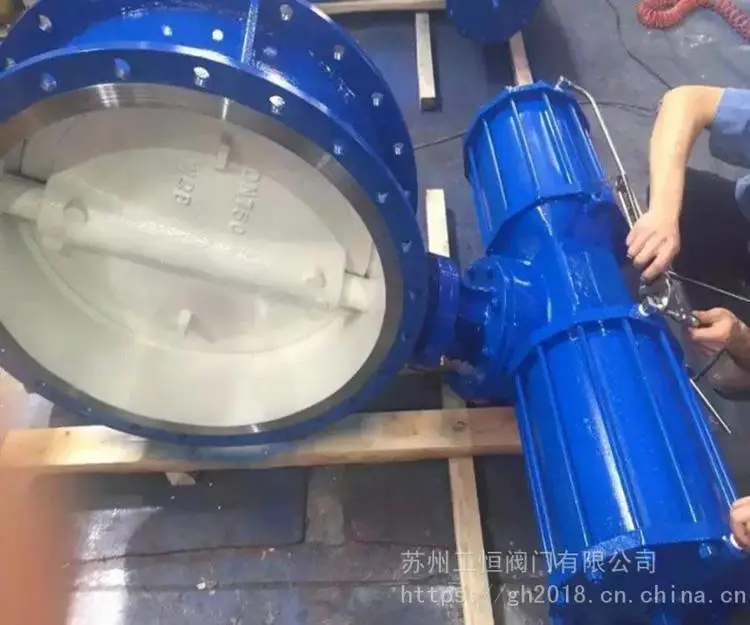

ZSRW气动活塞调节蝶阀 法兰气动蝶阀







ZSRW气动活塞调节蝶阀输入控制信号(4-20mADC或1-5VDC)气源即可控制运转,结构简单紧凑,加工方便,易制成大口径,具有自清洗作用,阻力系数小,流通能力大。适用于悬浮颗粒的流体及浓、浊浆状流体的调节。干净介质,可选用阀板加软密封(橡胶圈、四氟圈)来减少泄漏(可达0.01%),高温高压工况可选用三偏心硬密封阀体。订货时要予以注明即可。


气动调节蝶阀调节机构主要技术参数


公称通径 mm

50

80

100

125

150

200

250

300

350

400

450

500

600

700

800

900

1000

额定流量系数Kv

85

220

340

530

770

1360

2130

3060

4160

5450

6900

8500

12200

16600

21700

27540

34000

公称压力 MPa

0.6

额定转角 °

70

信号压力 KPa

20~100

流量特性

近似等比

介质温度 ℃

-20~200(常温) ; -40~450(中温) ; -40~600(高温)

接管法兰

按JB78-59对夹式法兰连接

信号连接螺孔

M16×1.5

配用执行机构

薄膜式

ZMA-2

ZMA-3

ZMA-4

ZMA-5


活塞式


ZSC-45

阀体材质

ZG230-450;1Cr18Ni9; ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti

可配附件

手轮、定位器、空气过滤减压器等。


薄膜式执行机构主要技术参数


型 号

ZMA-2

ZMA-3

ZMA-4

ZMA-5

有效面积 cm2

280

400

630

1000

行 程 mm

16

25

40

60

弹簧范围 KPa

20~100 ; 40~200 ; 20~60 ; 60~100


活塞式执行机构主要技术参数


型 号

活塞直径 mm

有效面积 cm2

行程 mm

操作压力 KPa

输出力 N

ZSC-45

250

484

60

500

21800


性能指标


执行机构

薄膜式执行机构

活塞式执行机构

类 别

不带定位器

带定位器

带定位器

弹簧范围 KPa

20~100 40~200

20~60 60~100

项 目

基本误差 %

±8

-

±2.0

±2.0

回 差 %

6

-

2.0

2.0

死 区 %

5

-

0.8

0.8

始终点偏差%

气 开

始点

±4.0

±4.0

±2.0

±

终点

±8

±8

气 关

始点

±8

±8

终点

±4.0

±4.0

额定转角偏差%

±2.5

允许泄漏量1/h

2×10-2×阀的额定容量




外形尺寸


零件名称

材 料

温度范围℃

阀体 阀板

ZG230-450

-40-450

ZG1Cr18Ni9Ti

-250-550

ZG0Cr18Ni12Mo2Ti


主要零件材料及使用温度范围

注:此表为各种材料的极限使用温度。
