原理：

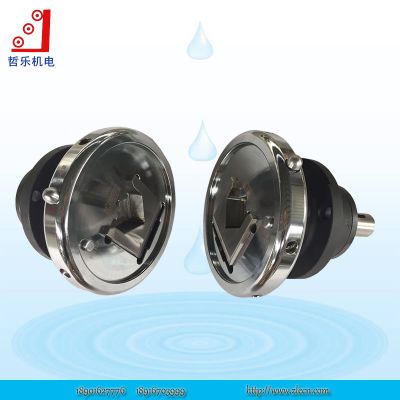

安全卡盘一般成对使用，分为主动端（长轴部分）和支承端（短轴部分）。区别在于主动端含有突出轴连接至电机/齿轮/链轮/手摇轮等驱动机构，轴上有定位键槽。而支承端则没有。长轴或短轴安装于法兰座/角座内孔，靠一对深沟球轴承定位旋转。法兰座/角座有安装孔和定位台阶与设备相配。

工作时手动向后推动打开安全卡盘圆盘，将气胀轴或其他芯轴轴头的方头部位从上方放置于安全卡盘卡口。将安全卡盘圆盘向回拨动复位，利用圆盘的平面与卡口将气胀轴或芯轴的轴头固定于圆心。

设备驱动主动端（长轴部分）旋转时，卡口将扭矩传递至气胀轴或芯轴，带动料卷旋转，达到收卷/放卷的使用要求。

特点：

1.1、可调节：卡口内部有螺纹孔，可通过调节螺钉深度补偿气胀轴或芯轴的长度偏差。
   1.2、承载量大: 使用优质钢材制造，***结构***提升承载重量。

1.3、使用时间长,保养简单：卡口高频淬火处理，零部件均能互换使用使其维修方便。

1.4、使用精度高: 部件镀铬/发黑/淬火使其耐磨，部件精度高抗变形能力强，圆周跳动小。

1.5、安全性高：圆盘装有橡胶圈，防尘、防止夹伤。

1.6、适用于重载场合。

结构说明：

2.1法兰座材质为：铸铁HT200，调质后喷漆处理。

2.2卡口部分：高频淬火处理。

2.3圆盘部分：抛光镀铬处理。

2.4圆盘内有弹簧+钢球，***止点防松。

2.5成对安装卡盘时需要***两端同心度和平行度。

2.6卡口、法兰座、突出轴端均可非标定制。
