产品概述：

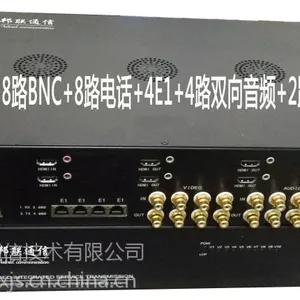

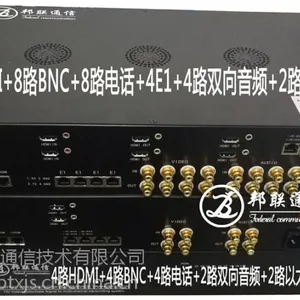

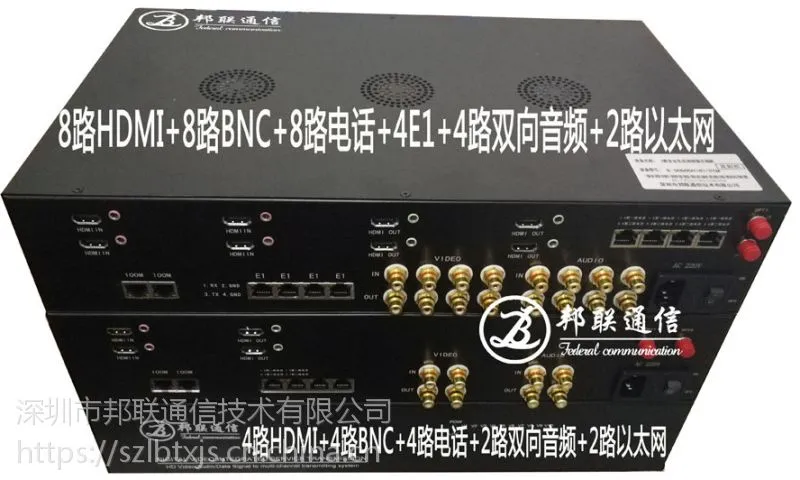

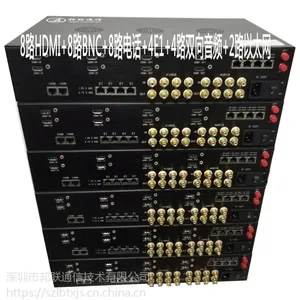

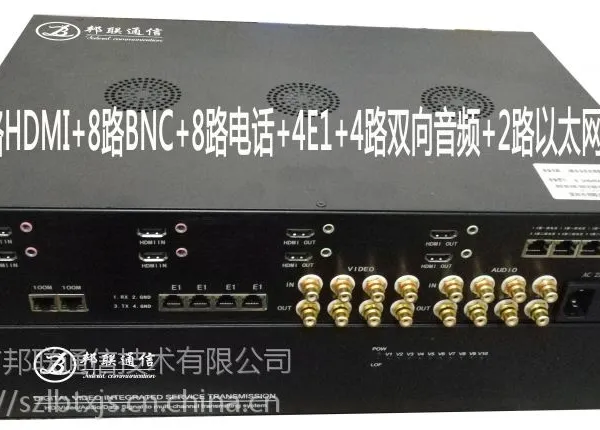

邦联通信多业务高清视频光端机是一款在单芯/双纤上传输4路双向（8路正向）高清VGA/HDMI数字信号的光纤传输产品，还可以同时传输独立音频、模拟视频、2兆专线、网络及电话业务，实现点对点传输，工业级设计、内置电源、组网灵活，安装方便、施工成本低、布线简单，产品可应用在军事指挥与控制、公安指挥与控制、交警交通管理、能源电力供应行业、***、医疗系统、商业展示、多媒体功能厅、公用事业等领域。

高清业务参数：

VGA/HDMI光端机由发送器和接收器组成，通过光纤把VGA/HDMI视频进行远距离传输，用户可以在接受端显示图像。

本产品支持VGA/HDMI高清音视频的实时传输，分辨率为：1920×1080@60HZ，传输距离可达2-120千米（单模）。

支持分辨率达1920×1080@60HZ，输入分辨率自适应，无需设置，支持音频。光纤传输距离可达，光纤传输距离可达2-120千米（单模）。纯硬件设计，无需驱动、兼容任何系统，即插即用。

模拟音视频参数：

模拟视频光端机采用了全数字化光传输方式，在光纤上同时传送百路以上符合国家广播级标准的非压缩视频、立体声音频，以及百电话或及10M/100M计算机网络数据信号。通过采用高速DSP，FPGA，CPLD等一系列***的数字技术，避免了模拟调频、调相、调幅光端机易产生交调失真干扰、图像与控制数据相互串扰、产品性能易受环境因素影响等缺点.产品全部采用工业级芯片、全表面贴装，以及配备***的开关电源、防电磁辐射装置等技术，确保了该产品能在各种复杂环境（例如：-35~+70°C室外环境、电厂等）下保质的长期无故障的连续运行。采用视频的全数字无压缩传输技术，确保了视频信号经过远程传送而无损伤，***视频信号还原后的基带带宽大于8MHZ。无论在多么复杂光传输链路条件下，数字光端机都有能力确保高质量的音、视频信号的传输指标。

技术参数：

描述 HDMI/DVI/VGA/BNC高清视频光端机

视频指标 视频数 8路或4路双向

视频输入/输出阻抗 75Ω（非平衡）

视频带宽 8MHz

视频格式兼容 PAL、NTSC、SECAM

视频电压 1VP-P

视频SNR ≥70dB

编解码 采用8位线性PCM编码

视频接口 HDMI/DVI/GVA/BNC或莲花头

传输速率 400Kbps

误码率 小于10负9方

数据接口 接线端子

光学指标 光接口 FC

波长 单模1310 (9/125μm)+1550

传输距离 单模单纤0-20KM

工作温度 -40℃+70℃

工作湿度 0-95%无冷凝

电话、E1、网络参数：

电话、E1、网络采用自主知识产权的大规模集成电路，应用时分复用技术，将以太网信号和E1信号混合编码后在光纤上传输。实现百兆以太网业务、E1业务、话路业务、等混合传输，传输通道为光传输通道。

产品功能与特点：

提供4个E1接口；

提供4个业务槽位，每个业务槽位为4路业务；

业务小卡为：局端话路小卡、远端话路小卡、热线电话小卡、以太网小卡等；传输距离为20KM。

光接口：

波    长：1310nm或1550nm

发送功率：≥－12dBm

接收灵敏度：≤－30dBm(BER≤10-11)

接口方式：FC（标准机型）或SC等

传输方式：双纤或单纤

E1接口：

设备有4路E1接口，符合G.703建议

速率：2048Kb/s  ±50ppm

码型：HDB3

阻抗：75Ω（非平衡）或120Ω（平衡）

抖动：符合G.742  G.823建议

输入口允许衰减： 0～6dB

以太网接口：

支持线速10Base-T/100Base-T,全双工/半双工 自适应

符合IEEE802.3/IEEE802.3u标准

使用标准RJ45插头

话路接口及信令：

交换侧

           摘机阻抗：<500Ω

           挂机阻抗：> 10KΩ

用户侧

环路阻抗：≤2000Ω（包括话机）

空闲电路电压：≤ 50V

环路电流：25mA

摘机门限：8mA

极性反转时延：<50ms

拨号：脉冲拨号单脉冲失真<5ms

带内音频拨号总失真满足话音接口特性

摘机时延：<100ms

铃流：

远端(FXS)铃流发生器

频率：25 Hz±3 Hz

幅度：75V±5Vrms

铃流时延：< 50ms

输出总功率：≤ 10W（以机箱为单位）

局端(FXO)铃流检测

幅度范围：最小38Vrms

话音接口

阻抗：600Ω或三元件复式阻抗，如图所示

三元件复式阻抗

音频范围：300-3400 Hz

编码律：CCITT建议G.711  A律

功耗：

整机功耗：＜35W

工作环境：

工作温度：0～45℃

相对湿度：≤95%（25℃时）

大气压力：70～106Kpa
