产品结构

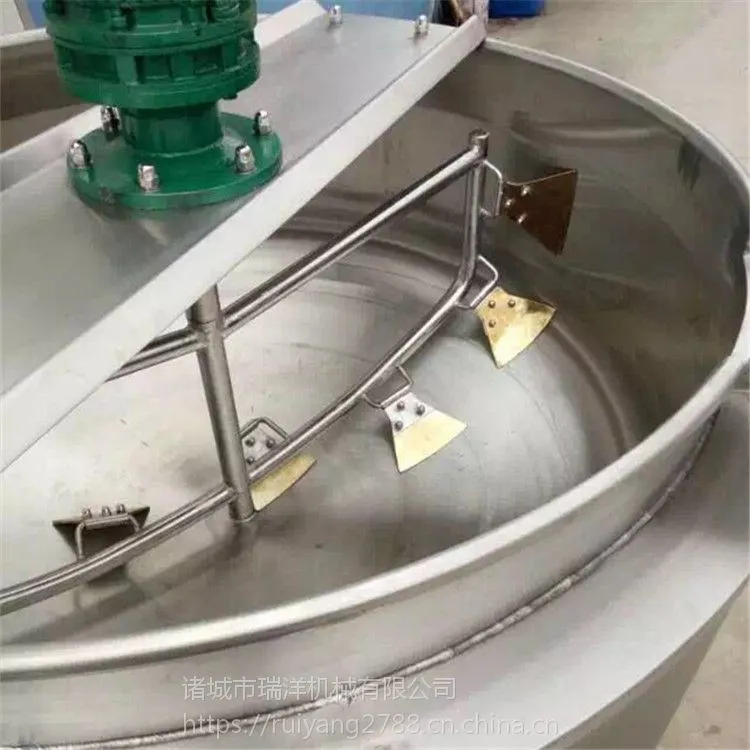

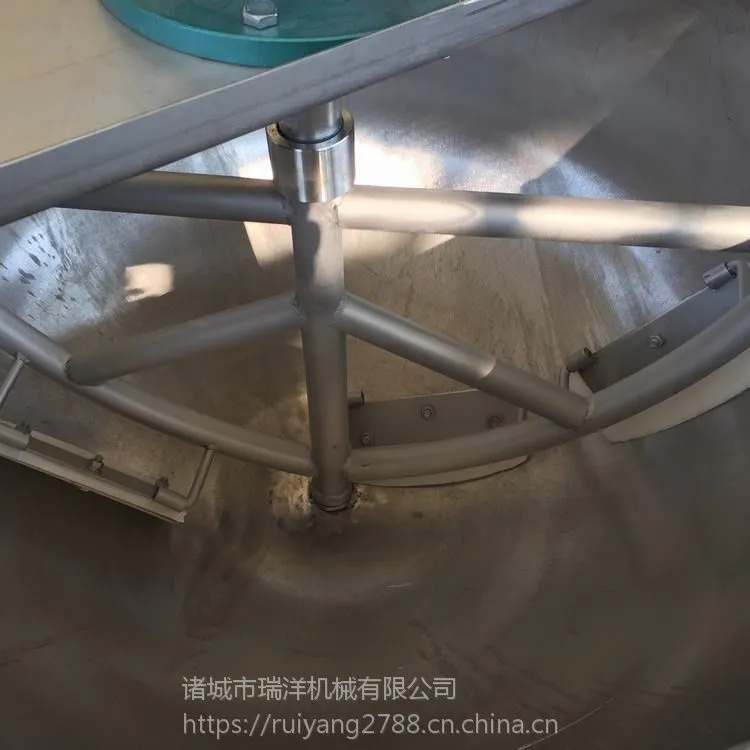

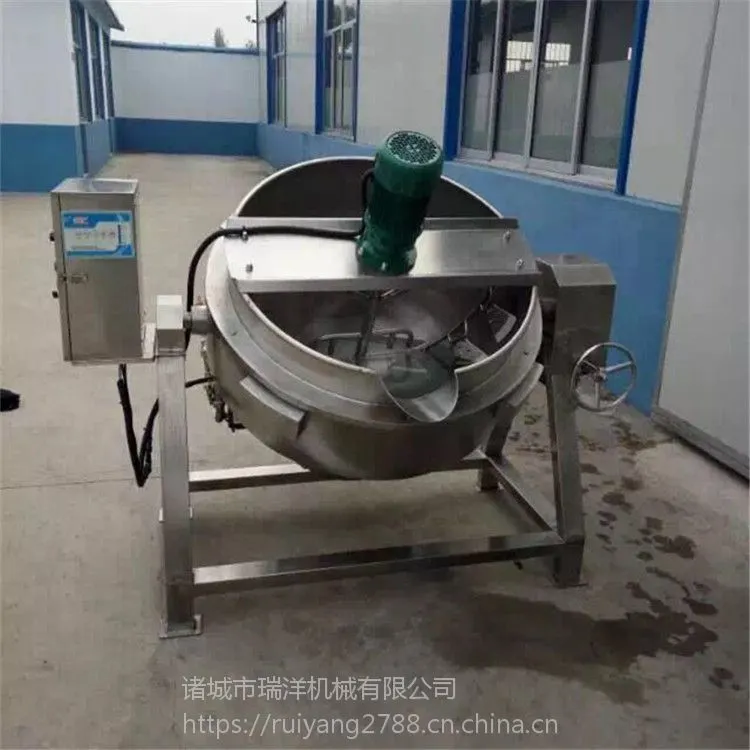

1、本设备为系列产品，主要由锅体、夹套、倾翻、搅拌与机架等部分组成。

2、锅体部分由内外锅体焊接而成。内外锅体均采用06Cr19Ni10不锈钢，按GB150-1998规定采用全焊透结构拼焊而成。

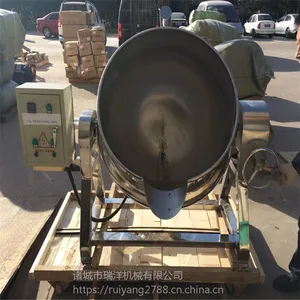

3、可倾翻锅部分由蜗轮、蜗杆、手轮与轴承座等组成。

4、可倾式机架由油杯、轴承座、支架等组成。

操作须知

1、接电、加注导热油：

（1）在外胆旋弧右后方45°处 R3/4”×90外丝头及3/4丝扣式球阀各一个，用于排气。排气装置在夹套的端，这样有利于导热油加热过程中气体的排出，以防止导热油加热过程中飞溅出来。

（2）200L锅当加注L-QC320型号导热油38kg（数量仅供参考）时，先将锅放平，用锁紧装置固定好锅体，再将排气球阀与进油油壶装置相连接使用，打开测油孔用于排气，要注意观察测油孔，把锅放平导热油于此孔溢出为止，此孔也是平时导热油观察孔，当导热油少于此限位时请加注。

（3）当导热油开始加热时要把进油油壶装置拆下，并打开排气球阀，加热完毕后关闭排气球阀，摇动手柄翻锅倒料即可。将进油油壶装置作为配件使用，加油时将加油装置与排气球阀相连接使用，加油完毕将其拆下。

（4）锅后PT100用于测导热油温度，通过电控箱检测到设定温度，当超过此设定温度时，将不会继续加热，反之，当低于此设定温度时，将继续加热。
