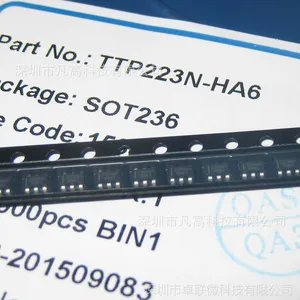

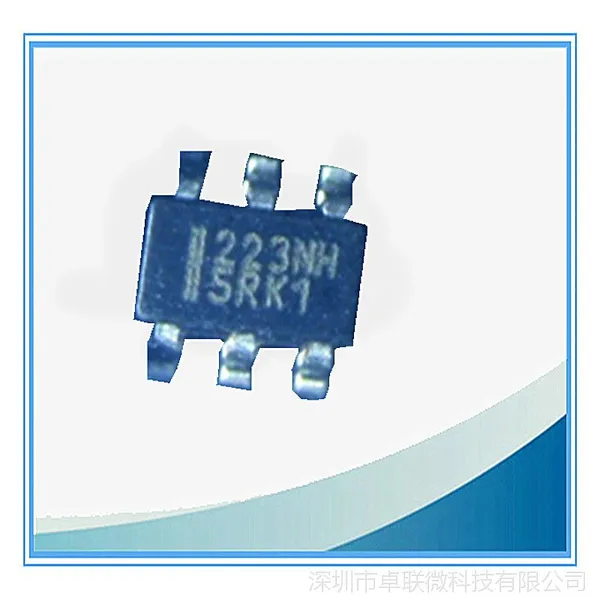

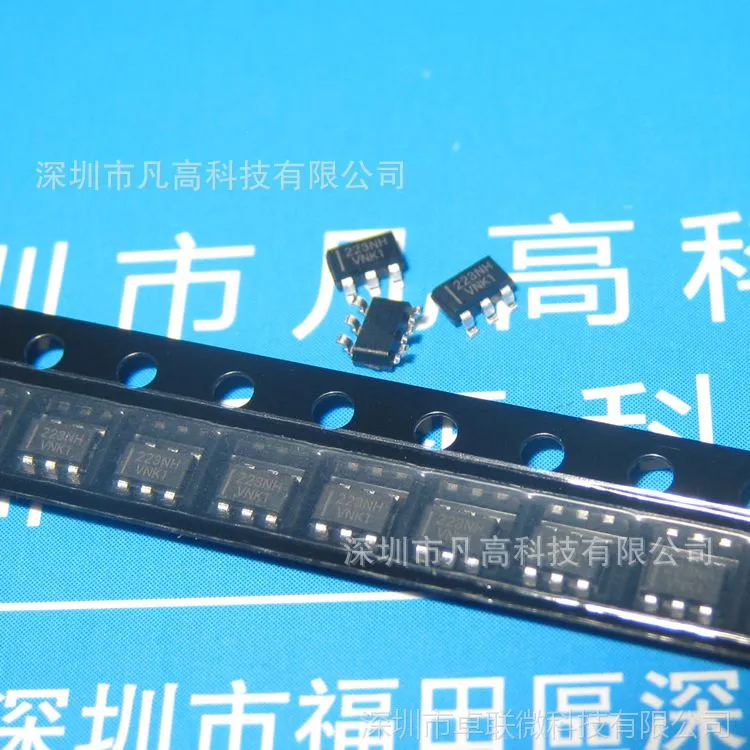

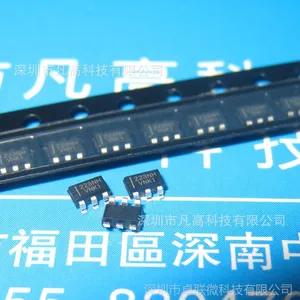

TTP223N-HA6单键触摸芯片电容触控IC带自复位功能台湾通泰

(TTP223/TTP223N 单键触摸感应)

TTP223型号及封装 特征：

TTP223-BA6   SOT23-6     通用单键触摸芯片

TTP223N-BA6 SOT23-6     高灵敏度单键触摸芯片

TTP223-HA6   SOT23-6     带16S复位功能单键触摸芯片

TTP223N-HA6  SOT23-6    带16S复位功能单键触摸芯片 高灵敏度

TTP223-DO8    SOP8

概述

TTP223/TTP223N TonTouchTM触摸键检测IC，提供1个触摸键。触摸检测IC是为了用可变面积的键取代传统的按钮键而设计的。低功耗和宽工作电压是触摸键在DC和AC应用的特点。

特点

工作电压 2.0V~5.5V

工作电流 @VDD=3V，无负载，SLRFTB=1

低功耗模式下典型值1.5uA，***值3.0uA

快速模式下典型值3.5uA，***值7.0uA

@VDD=3V，无负载，SLRFTB=0

低功耗模式下典型值2.0uA，***值4.0uA

快速模式下典型值6.5uA，***值13.0uA

最长响应时间大约为快速模式下60mS，低功耗模式下220mS @VDD=3V

灵敏度可由外部电容(0~50pF)调节

由选择管脚（SLRFTB管脚）提供两个采样长度的选择

人体触摸检测稳定，可取代传统的直接的开关键

由选择管脚（LPMB管脚）提供快速模式和低功耗模式的选择

 由选择管脚（TOG管脚）提供直接模式、触发模式的选择

同时还保留漏极开路(Open Drain)输出模式,OPDO管脚为漏极开路(Open Drain)输出， Q管脚为CMOS输出各输出模式都可通过选择管脚（AHLB管脚）选择高电平或者低电平有效

由选择管脚（MOTB管脚）提供100sec最长输出时间选择

有外部上电复位管脚（RST管脚）

上电之后需要约0.5sec的稳定时间，此时间段内不要对键进行触摸，

此时所有功能都被禁止

始终进行自校准在快速模式下,当Key没有被触摸时或Key被触摸之后IC重新校正时间约为4.0sec.在低功效模式下,当Key没有被触摸时其校正时间同样约为4.0sec,当Key被触摸之后,其重新校正时间必需是Key被释放之后约16 sec.

TTP223N的灵敏度比TTP223好，但TTP223N的稳定度比TTP223差

应用
广泛消费性产
按钮键取代品

-------------------------------------------------------------------------------------------

台湾通泰TONTEK触摸检测IC全系列

价格优势、供货稳定，能提供技术支持，承接LED触摸台灯/小家电触摸方案开发！

• TTP223：单键触摸IC，超小封装/SOT23-6，高灵敏度,可提供直接模式和触发模式，一般用于台灯开关、***、指纹锁、玩具等消费电子；
• TTP224：2~4键触IC,多种封装，高灵敏度，内置LDO,超宽工作电压2.4~5.5V，一般用于锂电子供电的智能硬件、穿戴设备、玩具及其他消费电子；
• TTP224B: TTP224升级版，抗干扰和稳定性能更优，提供2~4键触摸IC，高灵敏度和低功耗，内置LDO,超宽工作电压2.4~5.5V；
• TTP226：TTP222升级版，提供5~8键触摸IC，SSOP28封装，高灵敏度，内置LDO，超宽工作电压2.0~5.5V。
• TTP229：8~16键触摸IC，SSOP28封装，提供IIC或两线串行输出方式,超宽工作电压2.0~5.5V, 多用于触摸钢琴、学习机、智能门锁及密码柜等需要多键场合；
• TTP233：单键低功耗触摸IC，SOT23-6封装，内置LDO，超宽电压高灵敏度，TTP223升级版；
• TTP234：2~4键触摸IC，SOP16封装，更加灵敏和稳定；
• TTP250：提供1~8键输入，内置MCU，一般用于LED台灯触摸调光
• TTP255：带MCU 触摸IC，多用于触摸遥控器，能提供触摸台灯及小家电触摸方案开发；
• TTP258：2~10键触摸芯片，内置MCU，能编程，多种封装，提供台灯及小家电触摸方案开发；
• TTP259：16键触摸芯片，TTP229升级版，内置MCU能编程，一般用于多键工控及安防触摸方案；
• TTP111：单键LED台灯触摸调光，提供直插和贴片封装，可用于金属触摸；
• TTP117： 单键LED台灯触摸调光，提供直插和贴片封装，可用于金属触摸；
• TTP932F/TTP933：  LED恒流驱动IC，提供1.0A和1.***两种规格。
