品牌/型号：威胜DTSD342-9N

加工定制：是

类型：电子式电能仪表

品牌：威胜

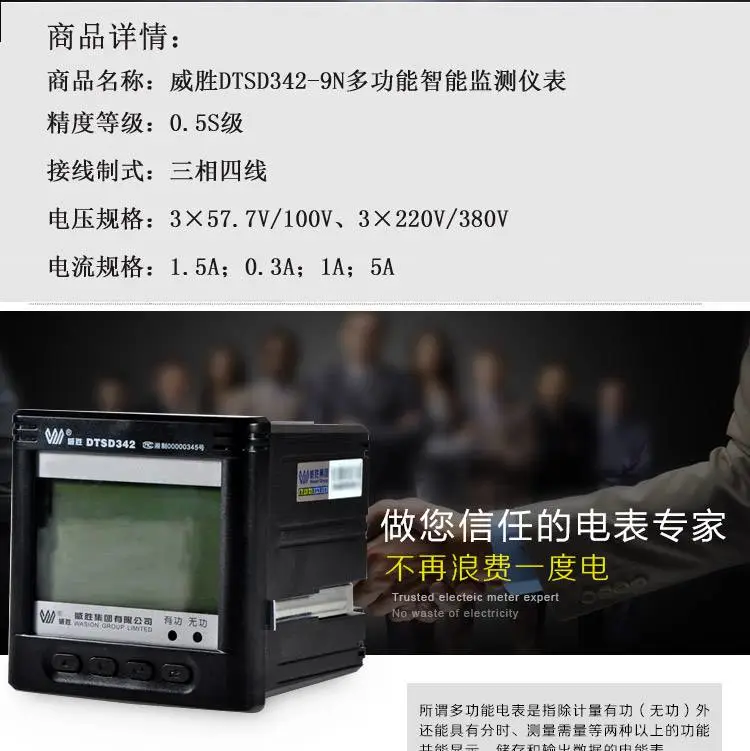

电力型号：DTSD342-9N

基本电流：0.3A、1A、1.5A、5A（A）A准确度等级：0.5S 2级

参比电压：AC380V、AC220V、AC100V、AC57.7V（V）V

显示方式：LCD显示

频率：50Hz（Hz）Hz

1 概述

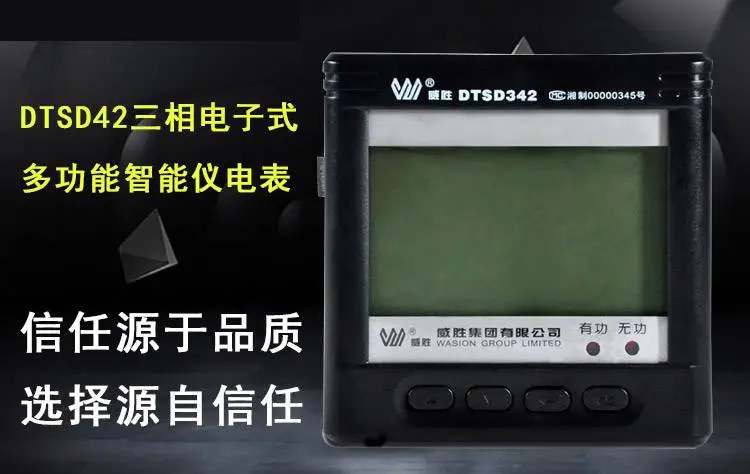

1.1 产品简介

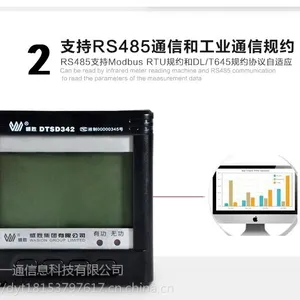

DTSD342(配置号为9N)型三相电子式多功能电能表是一款集测量记录、电能计量、遥信遥控、大屏幕LCD显示和网络通信功能于一体的电力仪表。本仪表可测量电压、电流、功率、功率因数和频率等多项电网参数；可计量有功和无功电能；RS-485通信接口支持MODBUS-RTU和DL/T645双通信规约；具有开关量输入和输出功能，可配置模拟量变送输出功能。

本仪表广泛适用于变配电自动化系统、工业控制和工业自动化系统、能源管理系统和小区电力监控等场合。

DTSD342(配置号为9N)三相电子式多功能电能表符合以下标准：

GB/T17215.301-2007   多功能电能表 特殊要求

GB/T17215.322-2008   静止式有功电能表（0.2S级和0.5S级）

GB/T17215.323-2008   静止式无功电能表(2级和3级)

DL/T614-2007         多功能电能表

DL/T645-2007         多功能电能表通信规约

Modbus-RTU

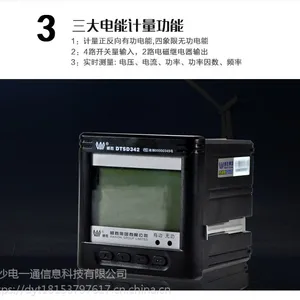

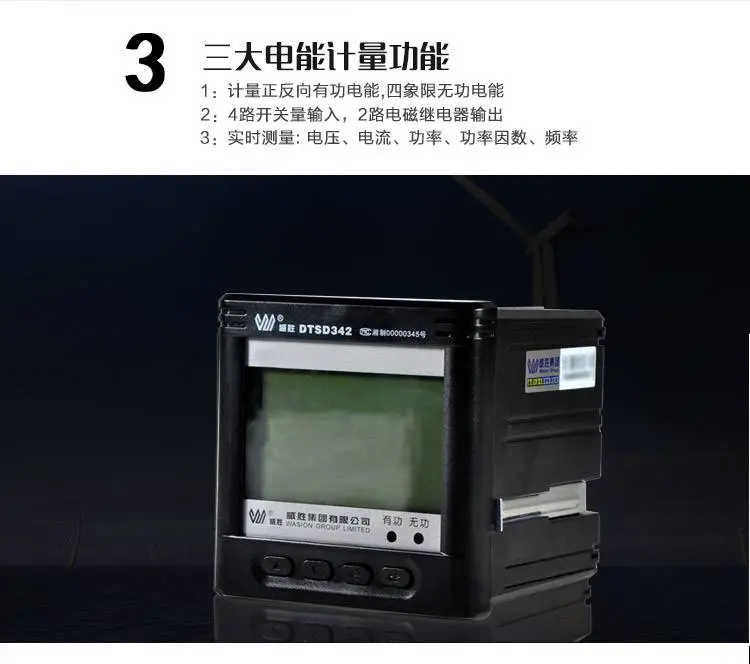

1.2 产品特点

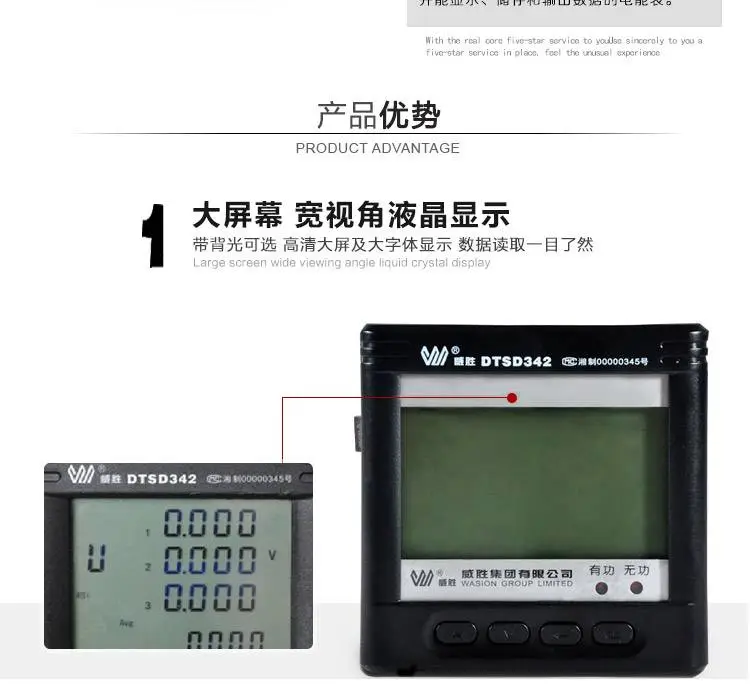

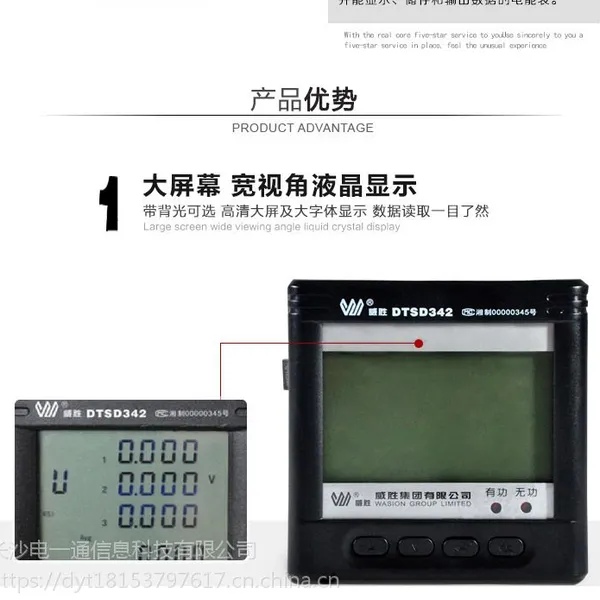

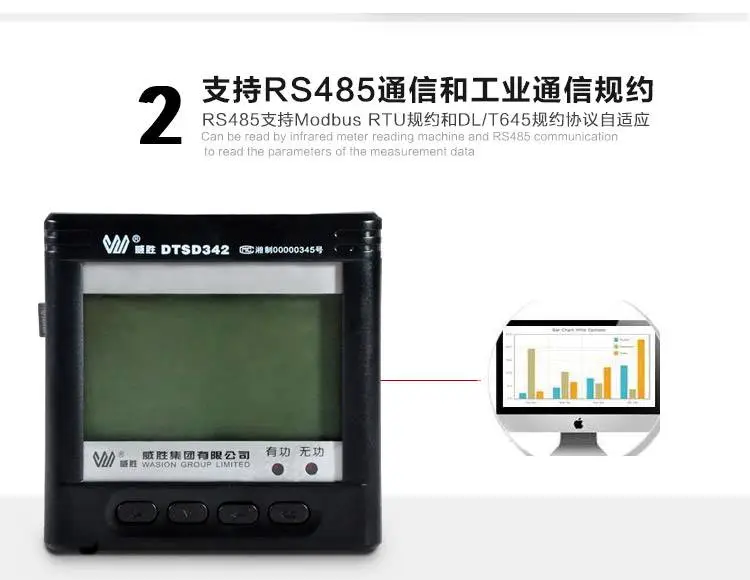

本仪表采用了高精度采样计量单元和高速MCU数据处理单元，可实现高精度宽范围准确计量和快速数据分析；采用段码式多行宽视角液晶显示屏，显示内容很丰富；液晶配备白色背光，可满足黑暗环境下查阅数据的要求；采用非易失存储器存储各类数据，可长时间保存数据且掉电不丢失；支持RS485通信端口和工业标准通信规约，组网便捷灵活；选配不同通信模块，可满足多种用户的不同接口需求。

2 技术指标

3) 判断条件：设置为0表示大于限额值报警；1表示小于限额值报警。

4) 报警信号输出继电器：设置为0表示报警信号无输出；1表示报警信号从继电器1输出；2:表示报警信号从继电器2输出；3表示报警信号从继电器1和2同时输出。

（3）报警参数设置举例。将其中1组越限报警参数设定为对“A相电压”进行自动检测报警，报警阀值假定为240V，判断标准假定为“大于限额值”，信号输出口假定从继电器2输出。

1)使用MODBUS RTU协议配置报警参数：0110地址设置为“07”；0111地址设置为“0000”，0112地址设置为“5DC0”（根据协议先将数值“240”乘以100得到“24000”后再进行16进制转换为“00005DC0”）；0113地址设置为“00”，0114地址设置为“02”。

2) 使用DL/T645协议配置报警参数：标识编码“04000F0A”地址设置为“07，00000240.00，00，02”。

3.4 显示与按键功能

仪表采用大屏幕宽视角多行液晶显示，显示直观、内容丰富；显示屏带白色背光，在光线较暗的环境下也能清晰显示。显示配合按键操作可获取详细的数据信息，具体参见“操作与显示”部分。
