一、刮板输送机工作原理及结构
1、工作原理
圆环链刮板输送机是利用无端循环的链条作为牵引构件，由链条通过与链轮啮合实现链条在料槽中的运动，链轮由传动装置提供动力。连接在链条上的刮板通过链条的运动，拉动或推动物料在多节可拆卸的敞开料槽内实现连续输送和分配物料。
2、结构
刮板输送机主要由传动系统、机头架、头轮组件、刮板链、中间槽、机尾架、尾轮组件、拉紧装置等部件组成。

刮板输送机的结构如下图所示

（1）传动系统
传动系统由电动机、减速机、联轴器组成，是刮板输送机的动力部分。传动系统的布置有垂直型和水平型两种基本形式，也可以根据现场位置调整。为便于安装，传动装置下设计有安装电动机、减速机的底架。
（2）机头架
机头架主要作用是支承头轮组件。
（3）头轮组件
头轮组件由传动轴、链轮、轴承部分组成。链轮通过键连接在传动轴上，减速机输出的动力通过传动轴和链轮传递给刮板链，使刮板链进行无极封闭循环运动。
（4）刮板链
刮板链用链条、连接环和刮板组成。刮板通过连接环连接和固定在链条上，通过刮板的推动或拉动来运输物料。
（5）中间槽
中间槽是刮板输送机机身的主体，有支承物料和刮板链导向的功能。
（6）机尾架
机尾架主要是支承尾轮组件和拉紧装置。
（7）尾轮组件
尾轮组件由轴、链轮、轴承部分组成。
（8）拉紧装置
拉紧装置的主要作用是通过丝杆拉动尾部链轮轴承座，使尾部链轮后移张紧刮板链。

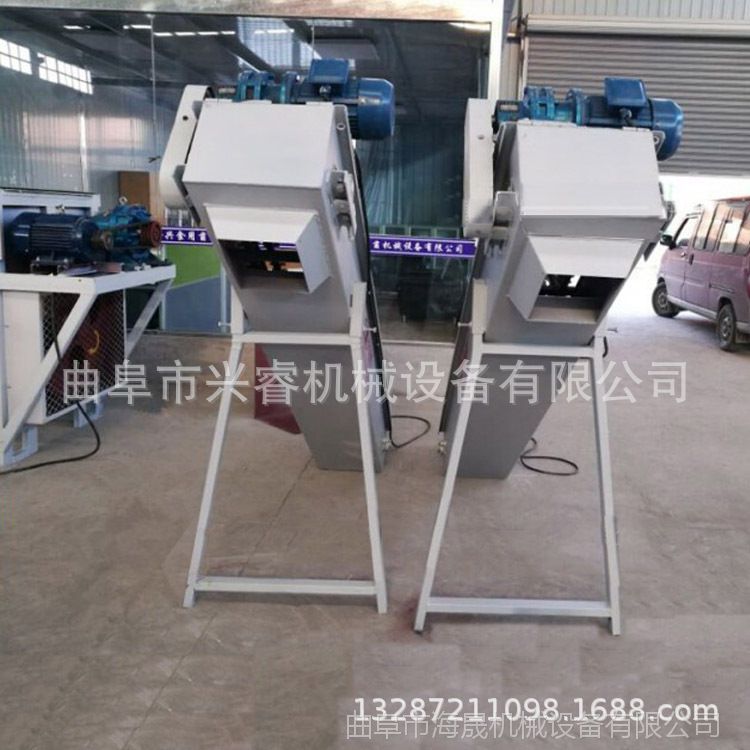

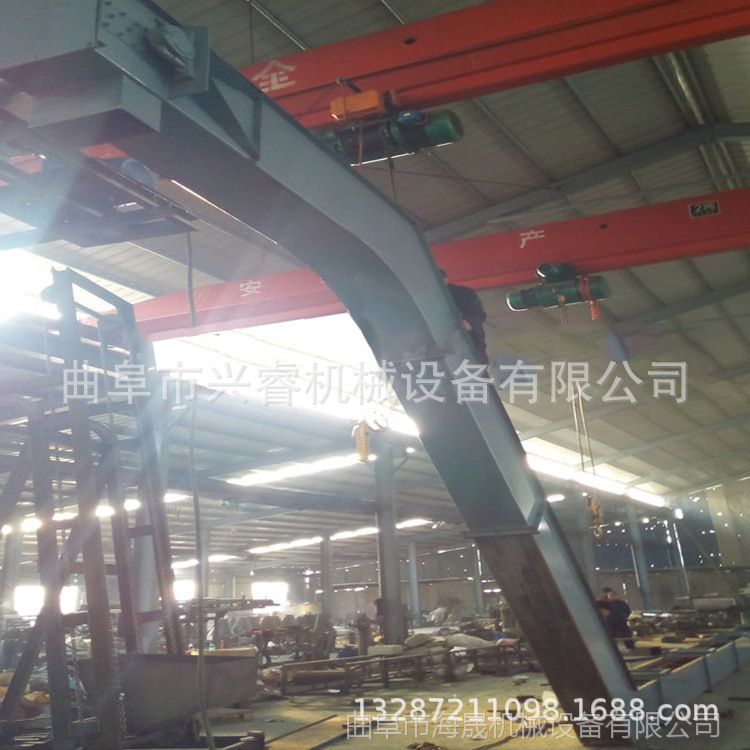

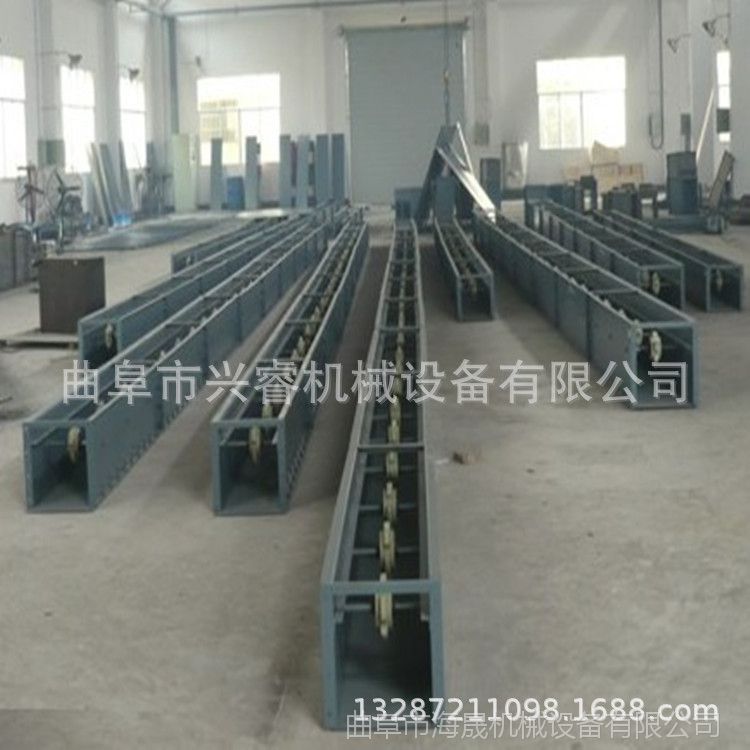

 链板输送机（亦可简称“链板机”）在冶金、煤炭、化工、电力、机械制造及国民经济的其他工业部门中均得到了广泛的应用。它可沿水平或倾斜方向输送各种散状物料和成件物品。

链板输送机（亦可简称“链板机”）在冶金、煤炭、化工、电力、机械制造及国民经济的其他工业部门中均得到了广泛的应用。它可沿水平或倾斜方向输送各种散状物料和成件物品。由于它的承载部分和运行部分均用金属材料构成，因而与其他连续运输机械相比，它可输送比较沉重的、粒度较大的、磨琢性强的物料，并且适宜输送600~700℃的高温物

链板、链斗式输送机有如下特点：
1、适应性强，本机适用于不带粘性的散状物料及粒状、块状物料的输送，尤其适用于块状较大，且具有锋利棱角，灼热的（如水泥熟料等）物料的输送，而且在输送过程中可同时完成冷却、清洗等工艺过程；
2、整机装置紧凑、安装、调试、维修方便；
3、链板、链斗结构合理、刚性好，耐冲击性强；
4、以滚动磨擦代替滑动磨擦、运行阻力低；
5、链板机适用0°～15°倾角，链斗机输送倾角***可达45°； 6、输送距离≤30m时，可采用环链及板链作牵引件，输送距离>30m时，为防止滑动，需采用板链作牵引件。

1：链板式输送机板沿高一般为80～120mm，在设计时根据输送物料及输送量可适当变动，其物料是连续在链板上存放，为防止其过多漏料，HB型链板式输送机上倾角度一般不大于15°。
2：链斗式输送机的物料可用于较大倾角输送物料过程，其***上倾角可达到45°。本机的物料是存放在单链斗里进行输送，其在输送过程中，依靠重力及滚轮作用，链斗总处于水平状态。链板输送机主要用于输送磨损强，温度高的物料，用户订货时需注明型号，两轮中心距，倾斜角度，***输送量等工艺参数。链板输送机动力装置在链板机头部、左、右装可根据用户要求变动。链斗式输送机、链板式输送机输送速度以8～10m/min为宜，太低影响输送量，太高噪音大，磨损增大。
