| 类型：平面磨床 | 品牌：YASHIDA | 控制形式：数控 |
| 产品类型：全新 | 是否库存：否 | 型号：520AH |
| 售后服务：一年 | 货号：详询商家 | 重量：1600kg |
| 主电机功率：1.5kw | 外形尺寸：1800*1452*2100mm | 加工精度：精密 |
| 砂轮转速：3600rpm | 最大磨削尺寸：530*210mm | 适用范围：通用 |
| 适用行业：通用 | 布局形式：卧式 | 安装形式：落地式 |
| 作用对象：五金 | 是否跨境货源：否 |

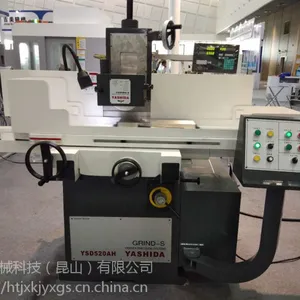

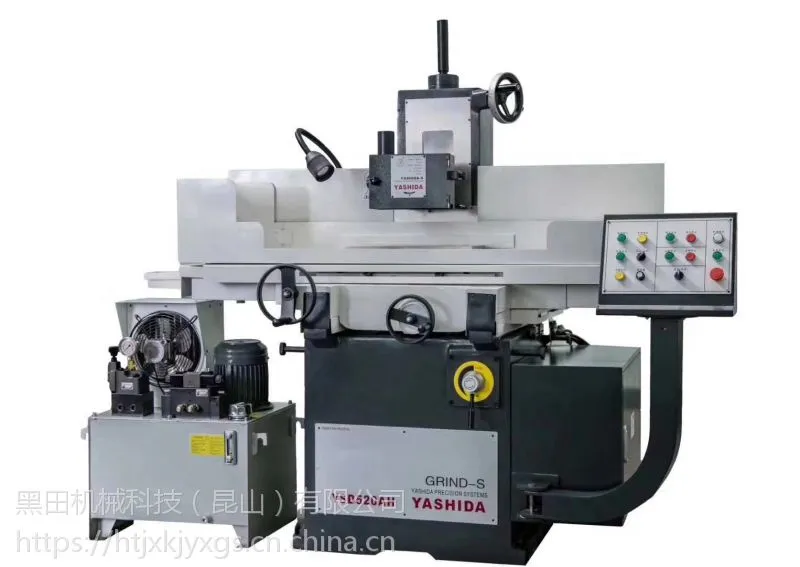

520磨床价格供应雅仕达520AH平面磨床
雅仕达磨床结构特点
耐久性更加好的双V导轨，更加和稳定。
所有铸件通过有线元电脑结构分析，设计的形状具有***的刚性。
内藏式主轴电机功率提升到2马力，实现更加优异的加工性能。
繁复的手工刮研
工作台传动系统
工作台传动使用包钢丝同步带式传动，减少更换钢丝绳的烦恼，工作台与同步带采用柔性连接，***传动平衡。
精密平面磨床 YSD520H
左右自动

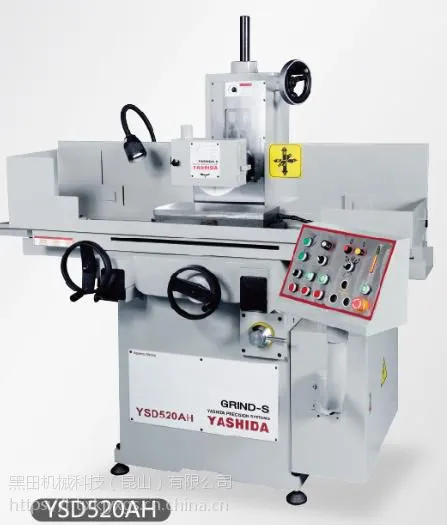

精密平面磨床 YSD520AH
前后和左右自动
精密平面磨床 YSD520NC
上下和前后左右自动
精密平面磨床 YSD520CNC
全自动
构造
立柱
宽型设计和刚性十足的可对应重磨削的立柱，采用了双层壁构造。
砂轮轴
采用了超精密向心止推滚柱轴承的圆筒形高性能单元组件式砂轮轴，扭力大，耐重成型切削，采用持久润滑脂密封，无需进行保养。
进给导向面
前后的导向，V-V型结构扩大跨距，蜂巢中空结构抗变形能力强，精度恒定持久。
前后进给手柄
由滚珠螺杆和高精度液压电机构成可靠的驱动构造。配有安全机构，***在自动进给过程中手动手柄无法转动，通过手柄的单次操作可进行手动。
构架/滑动座架/工作台
充分保持了框架同幅度、滑动座架幅度，工作台的伸出部分控制在最小程度，实现全支撑抗变形能力强。
自由落差式自动润滑
采用的是被推压到立柱上部的润滑油根据落差自动的向各异向面进行供油的方式。液压自然的保持稳定，导向面的油膜厚度也一直保持均匀。
防尘/防水/排水对策
砂轮头下的移动罩盖(追随砂轮头上下移动，防止研磨液和砂轮屑飞溅)、前后导向面的防尘盖等都承受苛刻的使用条件保护各个部位。
工作台面及排水导管都具备充足的排水能力，即使使用大量的研磨油剂也没有问题。
规格
| 项目 | 单位 | 520H | 520AH | 520NC | 520CNC | 450I | ||
| 加工能力 | 工作台作业面积(长X宽) | mm | 500X200 | 450X150 | ||||
| 工作台行程(左右X前后) | mm | 530X210 | 465X160 | |||||
| 垂直高度 | mm | 357.59 | 357.59 | |||||
| 标准磁台尺寸 | mm | 450X200 | 400X150 | |||||
| 工作台承重 | kg | 含磁盘重量100 | 60 | |||||
| 工作台 | T型槽(宽度X槽数) | mmxno | 17X1 | 17X1 | ||||
| 左右平均进给速度 | m/min | 0.1-20 | ||||||
| 手轮每转进给量 | mm | 100 | ||||||
| 前后进给 | 手动进给 | 每转手动进给置 | mm | 5.0 | 5mm（每刻度0.02mm） | |||
| 手轮刻度 | mm | 0.02 | 每刻度0.02mm | |||||
| 自动进给 | 间歇性进给 | mm | 0.1-0.5 | N.A | 0.1~5.0 | N.A | ||
| 连续进给速度 | m/min | 0.15-0.4 | N.A | 0.15-0.4 | N.A | |||
| 上下进给 | 自动下刀进给置 | mm | 0.0001-0.03 | N.A | 1mm（每刻度数） | |||
| 手动微量进给 | mm | 0.0001/0.001/0.005 | 0.005mm（每刻度数） | |||||
| 手轮旋转一周进给置 | mm | 0.014/0.1/1mm | ||||||
| 无火花磨削 | 0~5 | N.A | ||||||
| 上下快速进给 | mm/mm | 600 | ||||||
| 电机 | 外径(50/60HZ)x宽x内径 | mm | φ＞205X6~20Xφ31.75 | 180X13X31.75 | ||||
| 转速(50/60HZ) | min-1 | 3000/3600 | 3000/3600 | |||||
| 砂轮 | 砂轮轴 | kW/P | 1.5/2 | 1.1/1.5 | ||||
| 液压泵 | kW/P | 1.5/2 | ||||||
| 电源 | 电源容量 | KVA | 2.5/3 | 2 | ||||
| 外形尺寸 | 宽X深X高 | mm | 1800X1452X2100 | 1675X1214X1968 | ||||
| 机床净重 | 净重 | kg | 1600 | 880 | ||||
标准附件
| 附件名称 | 数量 | 单位 |
| 砂轮(直径X厚度X孔径)180x13x31.75mm | 1 | 片/PCS |
| 砂轮法兰及拨取螺母 | 1 | 组/SET |
| 砂轮平衡棒 | 1 | 支/PCS |
| 钻石修整座及钻石笔 | 各1 | 个/PCS |
| 水平调整螺丝及基础座 | 5 | 组/SET |
| 吊鈎 | 4 | 支/PCS |
| 工具箱及必要工具 | 1 | 组SET |
| 润滑油 | 2.5 | 公升/L |
| 石英灯 | 1 | 盏/PCS |
| 使用说明书 | 1 | 份/COPY |
特殊附件
吸尘装置
吸尘注水装置
砂轮平衡装置附平衡棒
电磁台-永磁或电磁
手动上砂轮修整装置
光学尺
砂轮轴变频器
备用砂轮法兰
