二、型号规格

ZO-口 — 口

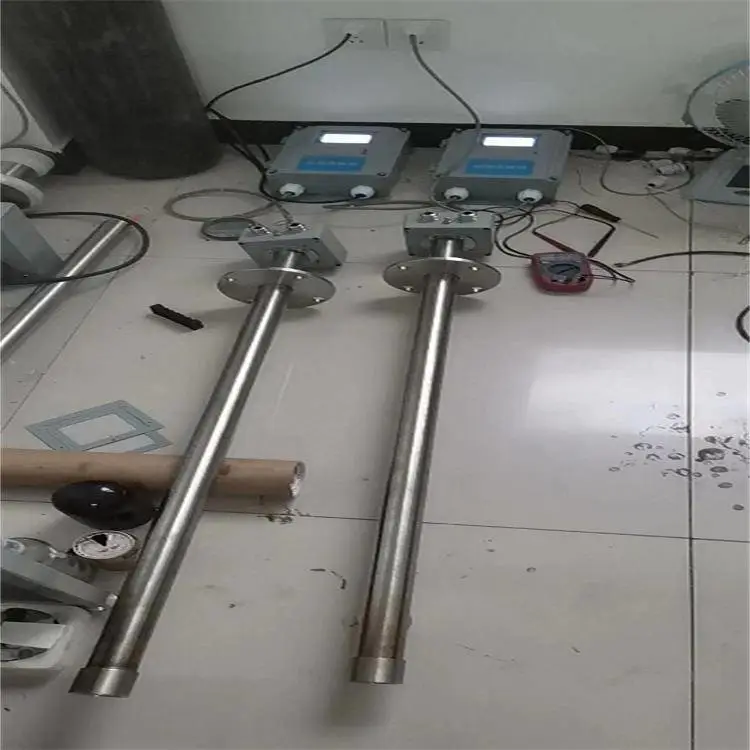

1、氧化锆探头的型号定义

探头的长度规格分400、800、1200mm三种

探头的加热形式

4表示加热式，即低温型

5表示不加热式，即高温型

2、氧量变送器的型号定义

ZO-口 — 口

Ⅰ表示盘装竖式

Ⅱ表示盘装横式

Ⅲ表示盘装方式

Ⅳ表示墙挂式

4表示加热式，即低温型


5表示不加热式，即高温型

三：规格尺寸

1、氧量变送器尺寸

型 式 外形尺寸mm 开孔尺寸mm

盘装横式（Ⅰ） 160×80×380 152×76

盘装竖式（Ⅱ） 80×160×380 76×152

盘装方式（Ⅲ） 160×160×380 153×153

墙 挂 式（Ⅳ） 325×250×110 310×128

四、技术指标



1、基本误差：<±3%F·S；仪表精度1

2、量 程： 0～25％O2

3、本底修正：-20mV～＋20mV

4、被测烟气温度：ZO-4型 低于600℃（低温型）

ZO-5型600～800℃（高温型）

5、输出信号： 0～10mADC和4～20mADC任意设置

6、负载能力：0～1.2kΩ(0～10mA时)或0～600Ω（4～20mA时）

7、环境条件：0～50℃，相对湿度<

8、电 源：220V±10%，50HZ。

9、功 耗：变送器约8W，加热炉平均约50W。

10、响应时间：约3秒。

11、氧化锆探头加热炉升温时间：约20分钟。
