水文数据采集系统/水位流速一体站在线监测系统

系统概述

       平升水文数据采集系统（水位流速一体站在线监测系统）适用于远程监测自然河流、人工运河、景观河道等的实时水雨情状况。平升电子水文监测系统在及时预警洪涝灾害、避免人员和经济损失方面发挥了重要作用。

系统优势

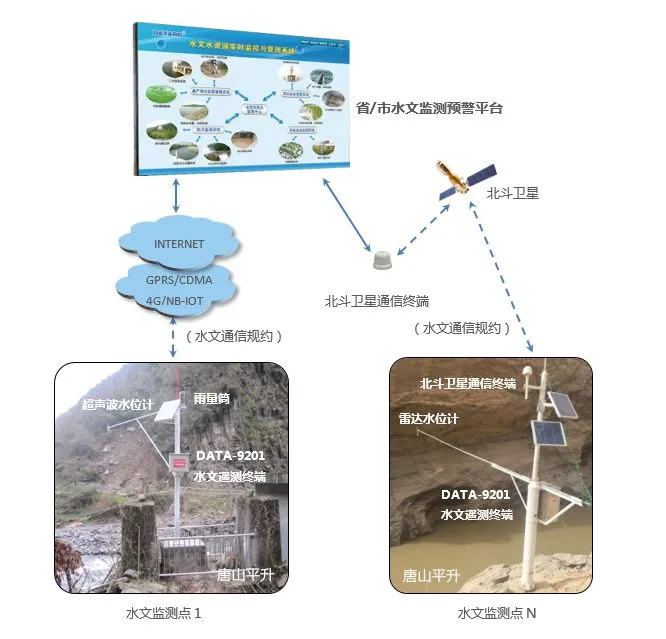

系统构成

构成说明：

数据感知：水位计、雨量筒实时测量现场水位、降雨量数据。

数据上报：水文遥测终端实时采集水位计、雨量筒输出信号，并遵循水文通信规约将监测数据上报。

数据传输：监测数据通过GPRS、CDMA、4G、NB-IoT或北斗卫星传送给“省/市水文监测预警平台”。

数据应用：监测预警平台实时显示、存储各监测点数据，并及时分析、发布预警信息。

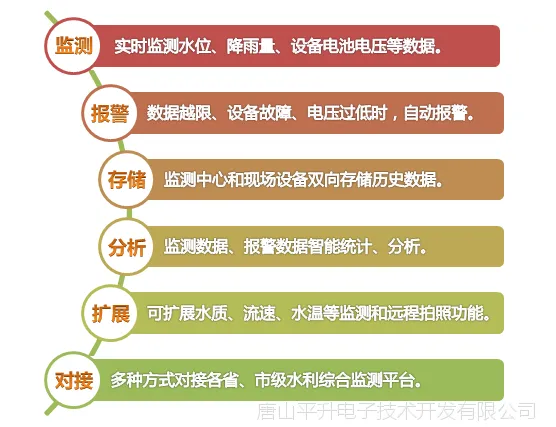

系统功能

通信方式的选择

◆ 监测点GPRS或CDMA信号较好时，采用GPRS/CDMA通信。

       以内蒙古某地中小河流水文监测现场举例：

       该地为平原地区，监测点虽然远离市区，但附近的GPRS信号质量很好，因此选择GPRS作为现场设备与监控中心的通信方式。

备注：采用GPRS/CDMA通信时，支持远程拍照功能。

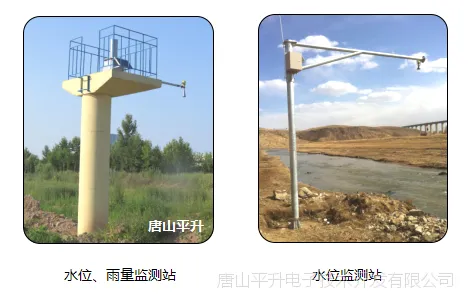

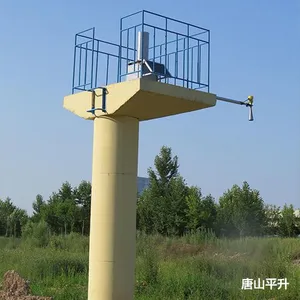

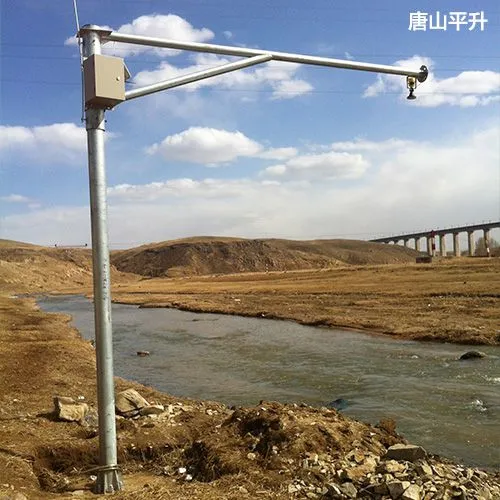

       安装现场展示：

◆ 监测点GPRS/CDMA信号较差时，采用GPRS/CDMA+北斗卫星双通道通信。

       以山西某地区中小河流水文监测现场举例：

       该地为偏远山区，监测点附近的GPRS和CDMA信号都不太稳定，为保障数据及时传输，***终选用了GPRS+北斗卫星的双通道通信模式。

       GPRS为主信道，北斗卫星为备用信道；通常采用GPRS通信，当GPRS信号质量差时，设备自动切换为北斗卫星通信；当GPRS信号质量转好时，设备自动切回GPRS通信。

备注：北斗卫星通信目前只支持报文传送，不支持远程拍照功能。

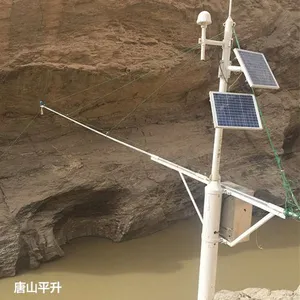

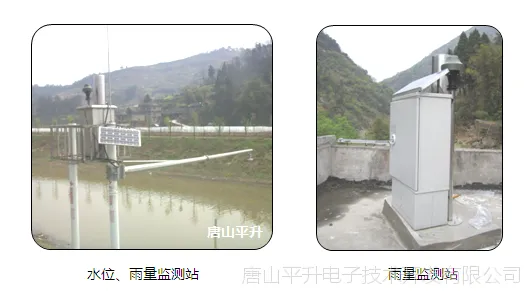

安装现场展示：

主要设备组成

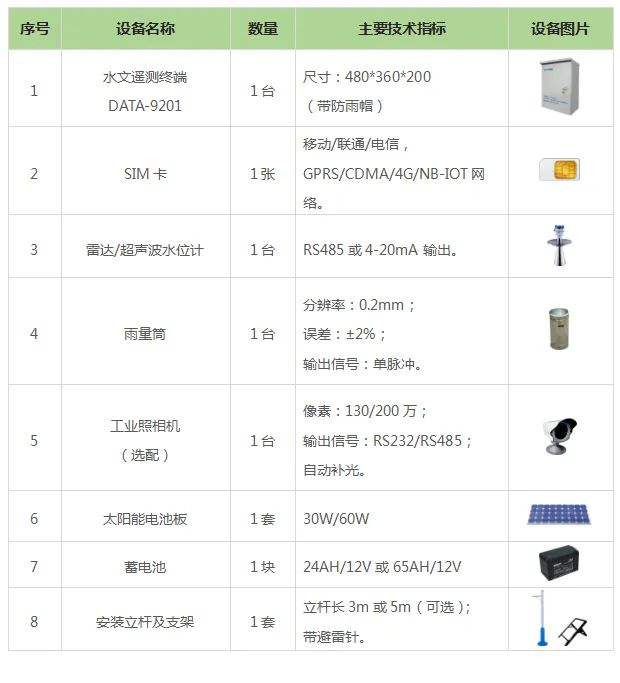

1. 监测现场（单个测点）：

   备注：以GPRS/CDMA/4G/NB-IoT通信为例。

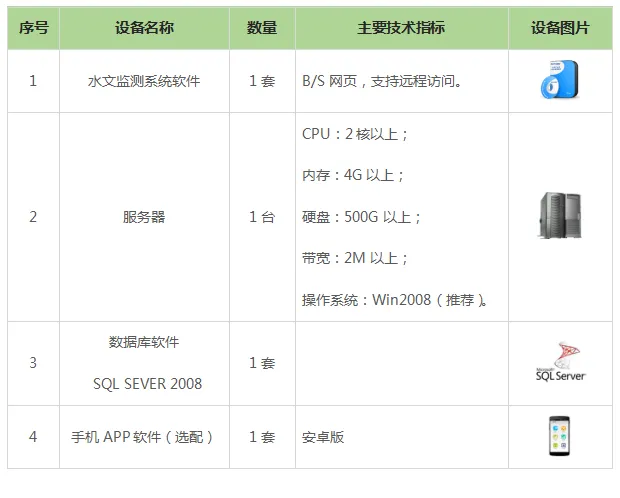

2.监测中心

    备注：客户也可直接租用“平升云平台”。  平升云平台软件 :/chanpinsoft7.html

水文数据采集系统应用案例

案例1——云南河道水位雨量监控系统

一、系统说明
1、对原有系统进行扩展，硬件使用唐山平升遥测终端RTU，软件平台由客户自行开发，采用水利部标准水文规约传输数据。

2、通讯方式以GPRS为主，北斗卫星为辅，***信号稳定传输。

3、现场设备：
    （1） 使用DATA-6311遥测终端机RTU，采集传输传感器数据；
    （2）北斗卫星为备用信道，RS-232接口，12V供电；
    （3）采用太阳能供电，供电电压12V；
    （4）采集1台雷达水位计数据，12V供电，RS-485信号输出。

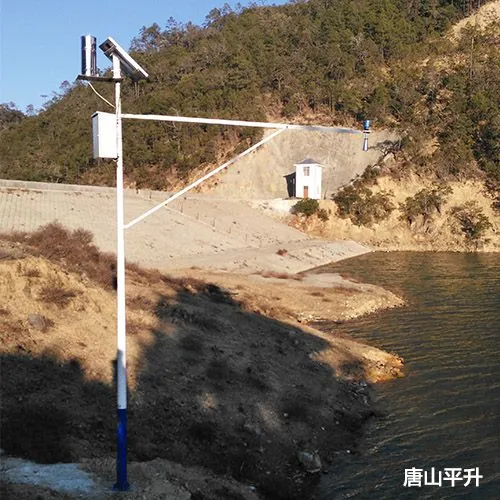

二、案例照片

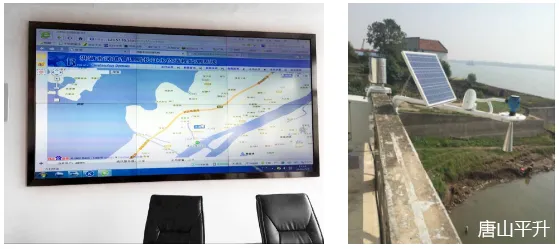

案例2——长江流域河道水位监测系统

      长江流域河道水位监测系统，是我公司做过的众多河道水位监测系统中的一个，系统由遥测终端机RTU、雷达水位计、雨量筒、工业照相机、太阳能供电系统、上位机监测软件组成。

    遥测终端机安装于洪湖长江大堤重要位置，实现了管理者对长江水位的远程实时监测。管理者可随时随地的通过浏览器凭用户名和密码登录系统，观察实时水位、降雨量情况，并且可以自动或手动发送拍照命令，对现场情况进行拍照，在监控中心即可纵观全局，大大提高了管理效率。利用***的预警机制，系统还可定时或按照预定触发条件发送报警短信到管理者手机终端，使管理者能够及时发现险情并处理。

    2016年6月底到7月初，受到湖北地区多日强降雨的影响，洪湖市长江莲花广场水位超过警戒值（注：警戒水位为31米，截止7月23日8时实际水位为31.79米），长江水位远程监测系统及时进行了水位预警，并实时反馈水位情况，在预报险情工作中起到了积极的作用，作为人民的“电子卫士”获得了各级领导的一致好评。

     后期系统升级预想：

     1、使用更高像素的工业照相机，或升级为网络摄像机，做到看的更远，视野更广；

     2、增加手机APP功能，打开手机即可操作，让系统更为实用。
