数控管道相贯线切割机

一、设备的工作流程：

（1）、编程

可直接于机器上或离线编辑器编程。采用菜单式选择输入切割参数，如外径，壁厚，坡口角度，偏离，补偿数据等。同时可通过其他专业软件作无逢连接如TEKLA设计软件。

（2）、管子下料

操作员在机器上启动程序，管子用吊装工具放置在管座上。

（3）、测量水平

操作员根据管子外径偏差用管支撑托架调节水平。

（4）、管子锁定

用可调节之三爪自动定心夹头锁定管子外径。

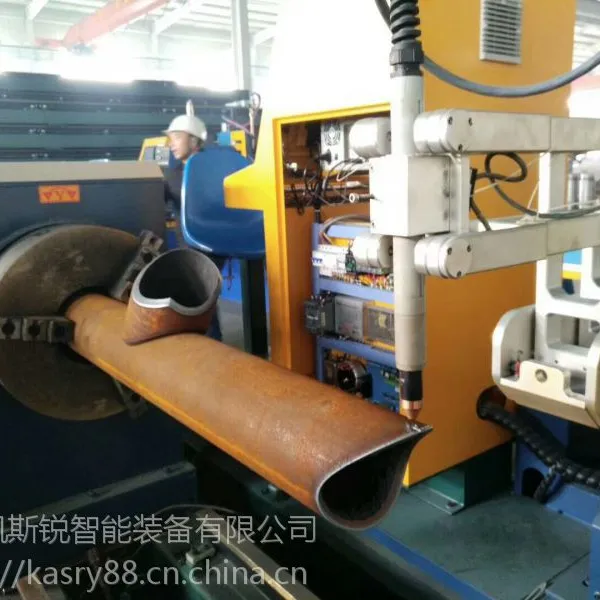

（5）、开启切割

将切割头移动到管端进行切割，设备会自动按程序自动定位进行下一部切割，至根据编程完成所有切割程序。

二、设备用途说明

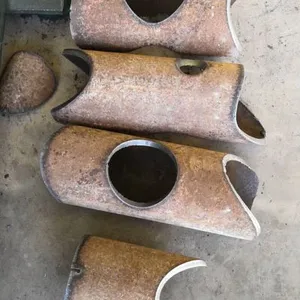

   ◆主要用于各种管道系统的相贯线和端部的热切割。

   ◆适用工件材料：低碳钢  (铜镍管、不锈钢管需用等离子切割)

三、设备特点

   ◆加拿大专业管材优化数控系统

   ◆支持AutoCAD版工程中线模设计图

   ◆支持Tekla 三维模型

   ◆支持管件分拆\管件优化\节点展开\左右置换等功能

   ◆设备设计以人为本，中文界面操作简单，设备结构***可靠，适用于长期连续加工，运行控制稳定可靠。

详情欢迎来电咨询:18805346059 冯经理   网站：
