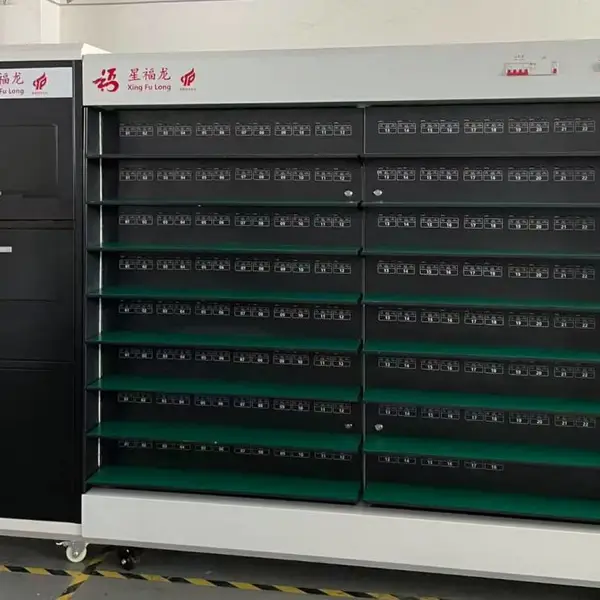

384***充放电老化柜

适用范围

带高通 QC 快充协议、USB PD 协议的***成品、半成品老化测试

二、技术参数表

2、功能模块介绍

2.1、充电：单通道 20W（标配）或 30W（定制），支持 PPS/PD/QC/AFC/FCP/SCP

/SFCP/低压直充等多种快充协议;

2.2、放电:单通道 30W（标配）或 45W（定制），放电电压 30V，放电电流 3A（标配，其他范

围可定制），支持 QC2.0、3.0、PD2.0、3.0 快充协议；

2.3、设备带 485 通讯，可连接电脑，配合电脑控制软件，可实时采集充放电的电压、电流，并显示充

放电的时间、容量、能量、功率，自动生产曲线报表，可进行条码绑定（标配）和 MES 数据上传（付费

定制），方便品质溯源；

2.4、电压采集：0.05-30V，电流采集：0.05-3A，读取精度：≤1%±1%FS；

2.5、支持独立充电、放电，支持 Type-C 同口充放；

3、其他说明简介：

3.1、接口说明：USB 母座+Type-C 母座，配置 LED 状态指示

3.2、设备供电：AC380V，

3.3、满载功率：10KW（充电 20W）或 13KW（充电 30W）

4、设备软件特点：

4-1、 自动充电功能：可设定充电截止电流 ；当充电电流小于截止电流后， 自动停止充电以防止过充；

4-2、定时充电、放电功能：通过电脑设定充电时间， 按设定的时间进行充电、放电；

4-3、具备 mAH（毫安时）容量和mWH（毫瓦时）能量显示统计功能；

4-4、充放电自动循环功能：充电和放电的连接线可同时接入相应的接口，通过电脑设置工步， 实现自

动充放电循环测试；

4-5、单点控制：每个点是完全独立的， 可同时进行多机种或多标准测试，实用性广， 可充分的节约操

作人员安放产品的时间，提高老化的效率；

4-6、数据监控：监控数据定时保存， 可以随时调出老化数据，方便品质把控、质量追溯和异常分析；

4-7、每一种状态都有不同的颜色进行区分， 产品老化状态一目了然；

4-8、不良品自动判断：只要设定好各个参数的上下限为判断条件， 电脑即可根据当前的数据自动判断

产品的好坏，并报警；
