简介

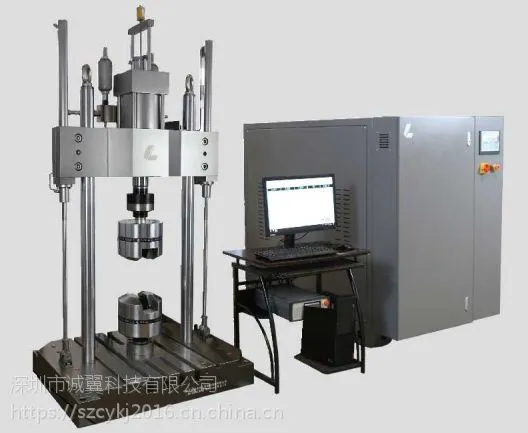

LF电液伺服试验系统用于通用材料和构件的测试应用。LSI系列落地型加载框架用于进行从材料力学性能测试到小型构件测试，适用于针对各类材料的测试应用，例如各类复合材料、钢材、铝合金、超级合金等等。

载荷框架

采用全新设计，具有极好的刚性且易于维护

采用高品质作动器，高精度机械加工立柱，激光对准加工确保了系统的动静态试验性能

具有对中环设计，确保试验同轴度

油缸上置/下置灵活配置

易于控制的操作界面，简洁使用

液压升降锁紧系统，可快速调节位置的十字头，便于安装试验件

配置参数

机型：25Kn/50kN/100kN/150Kn/200Kn/250Kn/300Kn/500Kn

横梁位置调节：液压驱动

横梁位置锁定：自动液压锁定

集成液压夹具控制

控制器平台：iE50

软件：Dynamic Builder

伺服系统

油浸电机，吸震降噪设计，泵站整体噪音低于65dB，更适合室内和低噪音场所试验

具有西门子PLC进行温度测量、报警；空气过滤装置、油位显示和报警、自诊断和异常停机等功能；泵站按标准模块化设计生产制造，技术成熟，性能稳定；配置的中继稳压模块，与作动器相连

油泵选用意大利德玛仕公司螺旋内啮合齿轮泵，噪音低，具有优良的耐久性和长寿命

油泵电机组配置减振装置（选用减振垫）。以减少振动和噪音

采用高低压切换阀组进行液压系统的起停（伺服控制器远程控制）

全封闭标准伺服油箱，钣金密闭式框架结构，具有隔音设计

在载荷框架中集成安装有电液伺服系统，可以直接安装电液伺服阀以及蓄能器，提供本地的液压控制。试验设置阶段能够限制作动缸运动速度。

互锁保护系统：锁紧油缸处于松开位置，只有升降油缸可以动作，主油缸不能动作

采用CE规范的设计，换向阀采用手动阀或者带位置反馈的电磁阀

夹具配置

楔形液压夹具

不同形状的试样装夹可以通过更换钳口来实现；钳口通过拉伸弹簧和弹簧挂柱固定在夹具体上，更换快捷简易；可以通过更换夹具来满足客户不同要求的测试实验。夹紧力方便直观可调，适应不同试样。

拉压双向低周循环液压夹具

适用范围：静态拉伸试验；金属材料拉压反向试验；金属低周循环试验（LCF，（ASTM E606）；金属高周循环试验（HCF，ASTM E466）

液压夹具独特的设计特别适合用于应力和应变控制的测试，包括加载曲线通过零位置或零负荷，完全满足ASTM E606低周疲劳或应力控制测试的要求。在这些应用中，机器的横向和垂直刚度需要特殊的设计才能保持正确的加载，以达到标准规定的同轴度要求。液压夹具的夹紧包括自动对中和自锁球形阀座，以避免负载链的错位，导致试样过早地在屈曲模式下失效。试验温度可以达到1000摄氏度。

设计性能自锁和自动对中无间隙设计

快速插装液压管路接口轻量化设计

液压夹具容易操作，容易使用，不需要其它工具，意味着更高的生产效率

100kN使用温度1000°C

试样接头：螺纹试样M20，M16，M12使用温度1000°C

其它夹具

C（T）夹具

复合材料试验夹具

CTOD夹具

订制非标夹具

Dynamic Builder试验软件系统

全球数据共享兼容，完全开放的数据平台，可以让用户自己进行试验模块的开发

联网远程支持

窗口显示电流，最小，峰值，谷值，命令输出，循环计数

自动保存峰值谷值，可以输出到Excel和txt格式文件Data

自动数据采集设定

可以回放以前的数据并且可以输出数据选项

选择保存测试配置文件

自动调整曲线刻度

各个通道标定

参数表
