| 品牌:孜博阀门 | 型号:Q41F-10P DN40 | 材质:不锈钢 |
| 连接形式:法兰 | 结构形式:浮动球球阀 | 3C阀门类别:工业 |
| 订货号:201902928 | 货号:201803828 | 公称通径:DN15-DN250mm |
| 适用介质:水 气体 油品 | 压力环境:常压 | 工作温度:常温 |
| 标准:国标 | 流动方向:单向 | 驱动方式:手动 |
| 零部件及配件:阀体 | 用途:截止 | 类型(通道位置):直通式 |
| 作用对象:电站 | 规格:Q41F-10P | 是否跨境货源:否 |
| 不锈钢球阀:Q41F-10P | 法兰球阀:Q341F-10P |

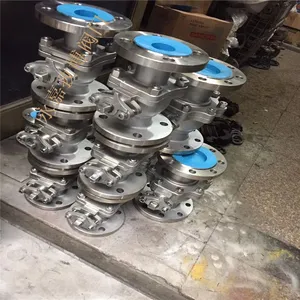

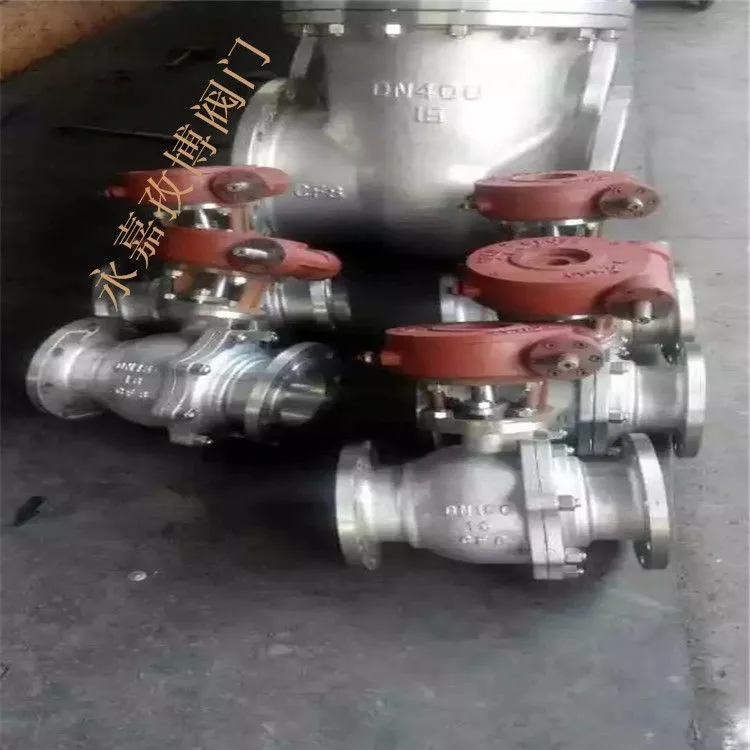

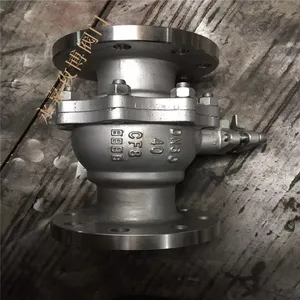

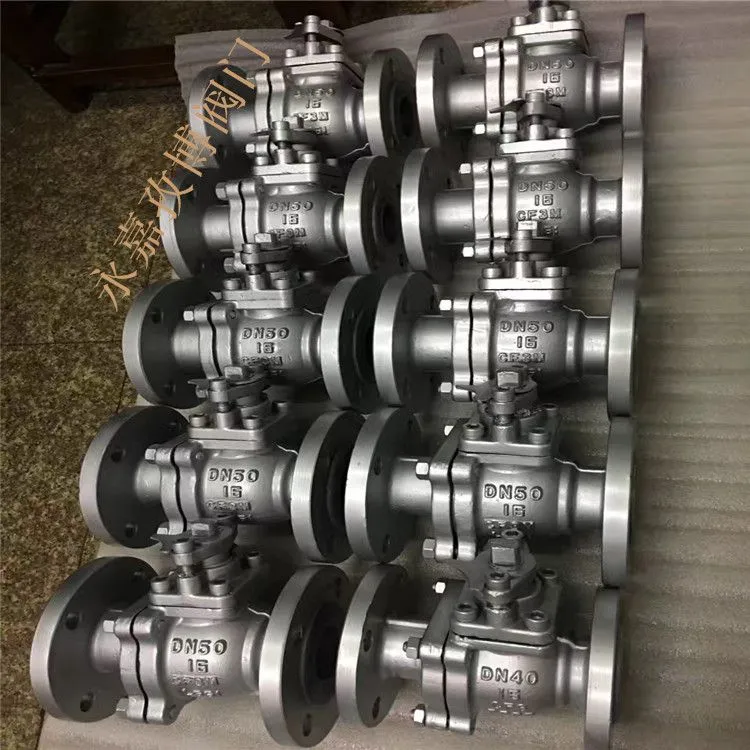

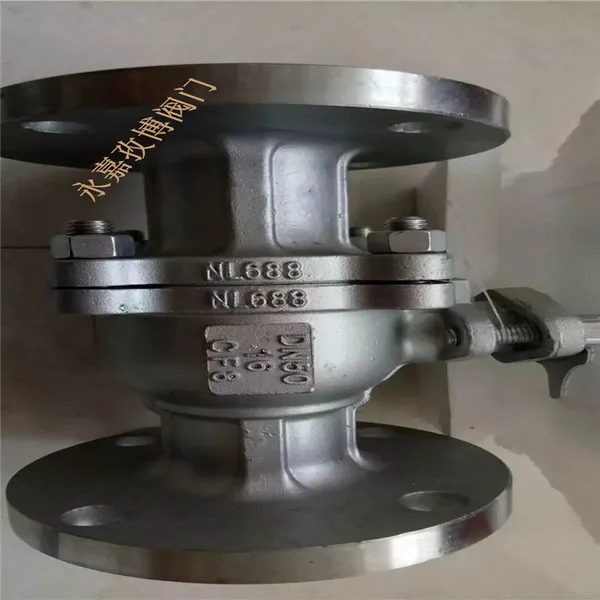

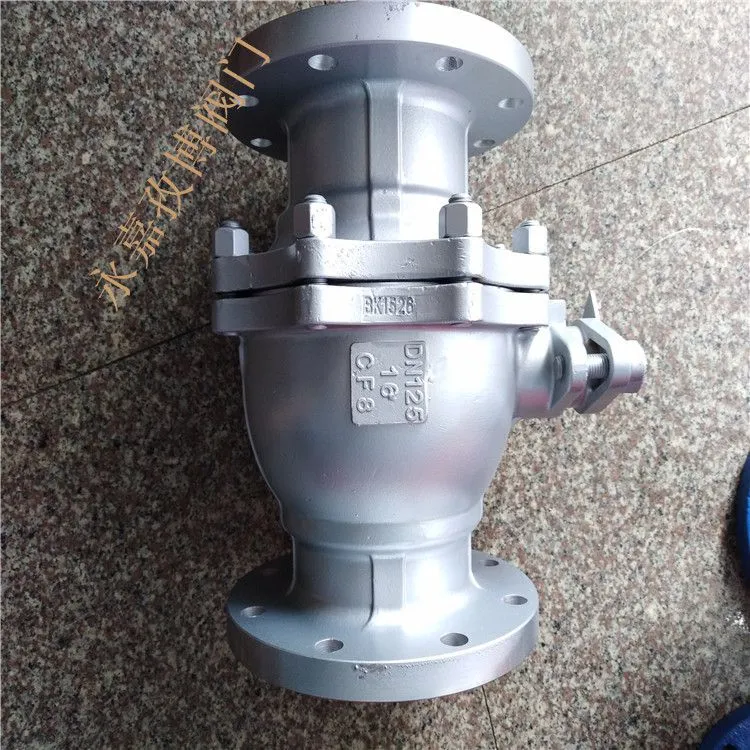

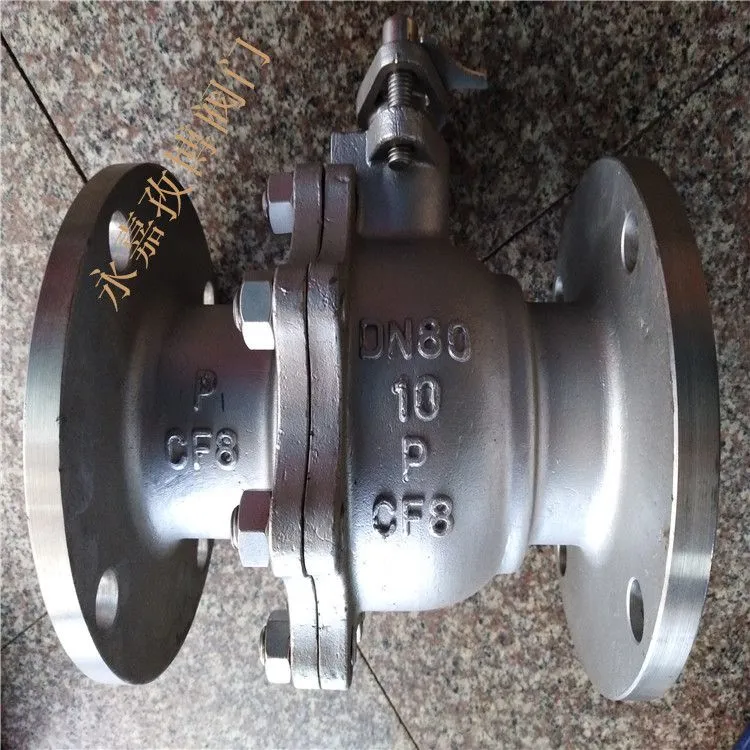

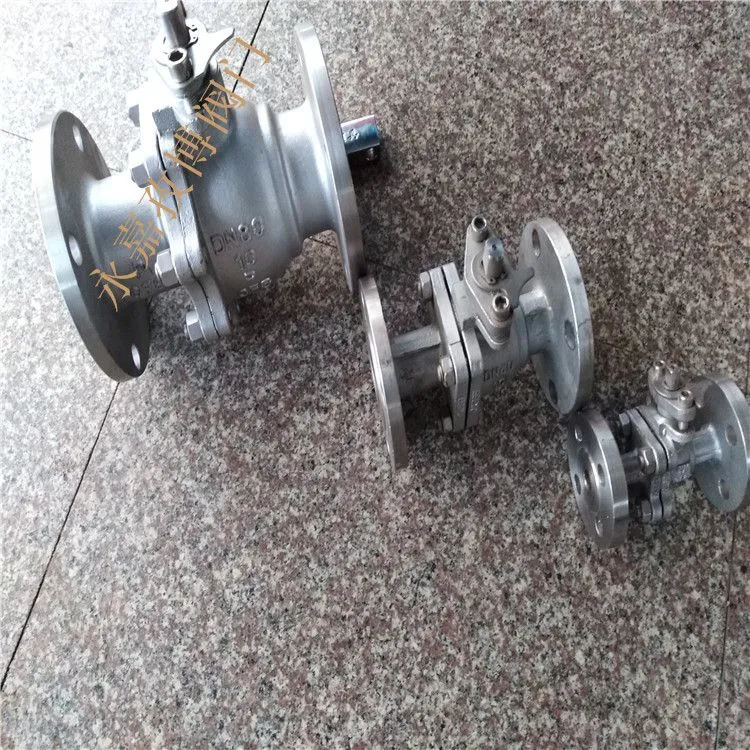

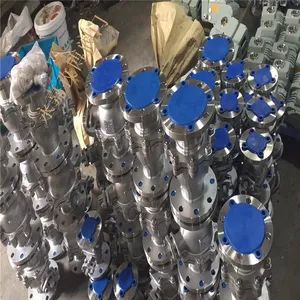

可按客户需求定做 厂家生产 保质保量 图片展示 :
可按客户需求定做 厂家生产 保质保量 产品说明:
【产品说明】
Q41F不锈钢涡轮法兰球阀:蜗杆传动、法兰连接、浮动球直通式结构形式,阀座密封面材料为PTFE、增强 PTFE塑料(Q341F)、金属堆焊钴基(Q341Y),公称压力 PN16~PN40,阀体材料为WCB、CF8、CF8M的球阀。
【性能参数】
| 不锈钢法兰球阀型号 | PN | 工作压力 /MPa | 适用温度 /℃ | 适用介质 |
| Q341F-16C | 16 | 1.6 | ≤180 | 水、气、油 |
| Q341F-25 | 25 | 2.5 | ||
| Q341F-40 | 40 | 4.0 | ||
| Q341Y-16C | 16 | 1.6 | ≤425 | 水、气、油含颗粒介质 |
| Q341Y-25 | 25 | 2.5 | ||
| Q341Y-40 | 40 | 4.0 | ||
| Q341F-16P | 16 | 1.6 | ≤180 | 硝酸类 |
| Q341F-25P | 25 | 2.5 | ||
| Q341F-40P | 40 | 4.0 | ||
| Q341Y-16P | 16 | 1.6 | ≤450 | 水、气、油含颗粒介质 |
| Q341Y-25P | 25 | 2.5 | ||
| Q341Y-40P | 40 | 4.0 | ||
| Q341F-16R | 16 | 1.6 | ≤180 | 硝酸类 |
| Q341F-25R | 25 | 2.5 | ||
| Q341F-40R | 40 | 4.0 | ||
| Q341Y-16R | 16 | 1.6 | ≤450 | 水、气、油含颗粒介质 |
| Q341Y-25R | 25 | 2.5 | ||
| Q341Y-40R | 40 | 4.0 |
【执行标准】
设计、制造标准:GB/T12273
结构长度标准:GB/T12221
连接法兰标准:JB/T9.1~79.4、GB/T9113.1~9113.4
阀门检查和试验标准:***5208
【零件材料】
| 阀体 | 阀杆 | 密封面 | 填料 | ||||||||
| WCB | 2Cr13 | PTFE、增强 PTFE | PTFE | ||||||||
| 金属堆焊钴基 | 柔性石墨 | ||||||||||
| CF8 | 304 | PTFE、增强 PTFE | PTFE | ||||||||
| 金属堆焊钴基 | 柔性石墨 | ||||||||||
| CF8M | 316 | PTFE、增强 PTFE | PTFE | ||||||||
| 金属堆焊钴基 | 柔性石墨 | ||||||||||
蜗轮浮动法兰球阀主要外形尺寸:
| 公称通径 | 15 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| d1 | 13 | 19 | 25 | 38 | 64 | 64 | 76 | 102 | 127 | 152 | 203 |
| L | 108 | 117 | 127 | 165 | 191 | 191 | 203 | 229 | 356 | 394 | 457 |
| H | 59 | 63 | 75 | 95 | 142 | 142 | 152 | 178 | 252 | 272 | 342 |
| W | 130 | 130 | 160 | 230 | 400 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
| Wt(kg) | 2.5 | 3 | 5 | 7 | 15 | 19 | 19 | 33 | 58 | 93 | 160 |
声明:本文中所有文字、数据、图片均只适用于参考,性能参数、结构尺寸参数、价格等详情,请联系我们,电话:15669825359
