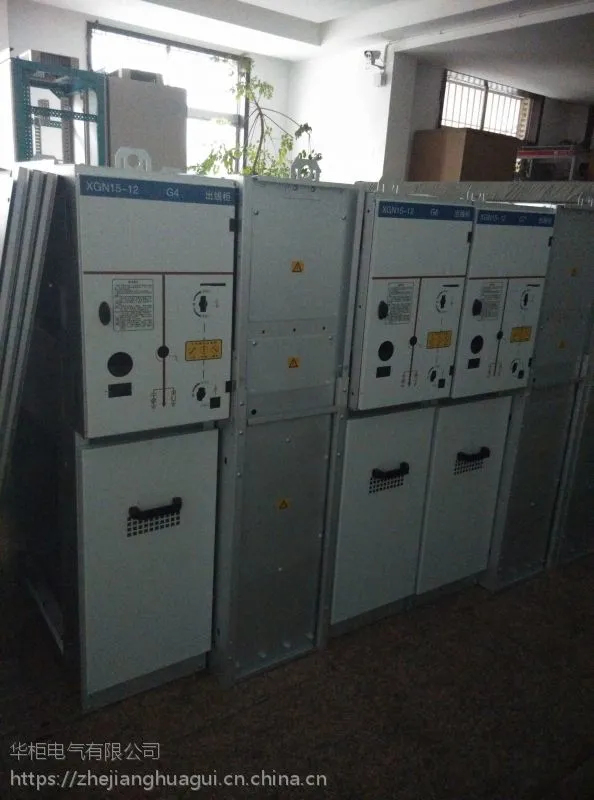

环网柜使用于交流10KV、50Hz的配电系统中。广泛地用于城市电网建设和改造工程、工矿企业、高层建筑和公共设施等，作为环网供电单元和终端设备，起着电能的分配、控制和电气设备的保护作用，也可装在箱式变电站中。本环网柜符合IEC420、GB3906-91的有关标准。

使用环境条件：

1、海拔高度不超过1000m。

2、周围环境温度-25℃~+40℃。

3、相对湿度：日平均值不大于95%，月平均值不大于90%。

4、无导电性尘埃、腐蚀性气体和水蒸气的场所。

5、无火灾和爆炸危险的场所。

6、无经常性剧烈震动场所。

结构特点

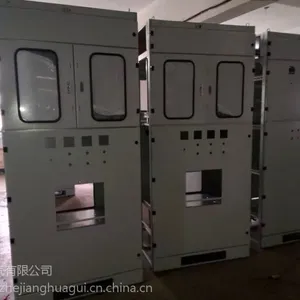

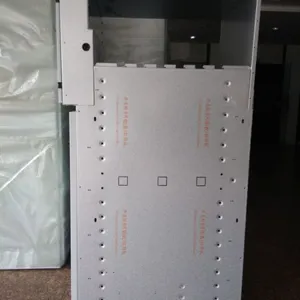

1）高压开关柜柜体骨架由型钢组装而成，柜体外壳和各功能单元的隔板均采用优质冷轧钢板栓接而成，整个柜体结构坚固，安装后不会扭曲和摇晃。开关柜顶部装有可拆卸的吊环。柜架、门、板等构件均采用电镀锌或喷漆（或环氧粉末静电喷涂）工艺，镀（涂）层均匀、附着力强、美观大方、经久耐用。

2）高压开关柜采用金属封闭式结构，内部用钢板严密分隔成母线室、断路器室、电缆室、继电器仪表室及控制小室五个独立的间隔室，两柜母线室之间用3mm厚的铝板封闭，主母线用套管贯穿于各柜母线室。继电器仪表室具有足够的位置安装测控、保护元件，断路器的分合操作不会造成控制保护元件的误动作。继电器仪表室还设有贯穿二次电缆的通道。

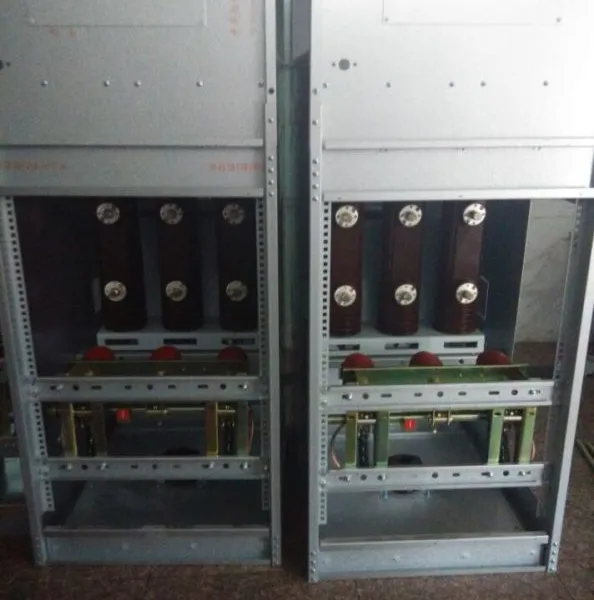

3）整个柜体由三部分组成。骨架分成断路器室和电缆室，断路器室在骨架的前方、电缆室在骨架后下方，两室间用接地的金属封板间隔，母线室位于骨架的后上部，保护仪表室位于骨架的前方，母线室与保护室之间留有压力释放通道。这种结构可将任何设备、母线故障均限制在局部范围之内，可避免事故扩大，提高了高压柜运行可靠性。开关柜设有接地母排。

4）高压开关柜整个柜体外壳的防护等级为IP2X。

5）开关柜结构合理，具有完备的“五防”装置，达到机械防误操作要求，防止带负荷分合隔离开关；防止误入带电间隔；防止误分断路器；防止误合断路器；防止带电合接地开关。

6）柜内选用设备的所有绝缘元件的爬距均≥230mm，柜内相对地、相间的空气间隙均大于125mm，柜内均采用加大爬距的瓷支持绝缘子（或套管），使开关柜具有较高的绝缘强度和绝缘稳定性。并采取防潮措施，在国家高压电器质量监督检验测试中心通过了凝露、污秽试验，完全达到全工况水平。

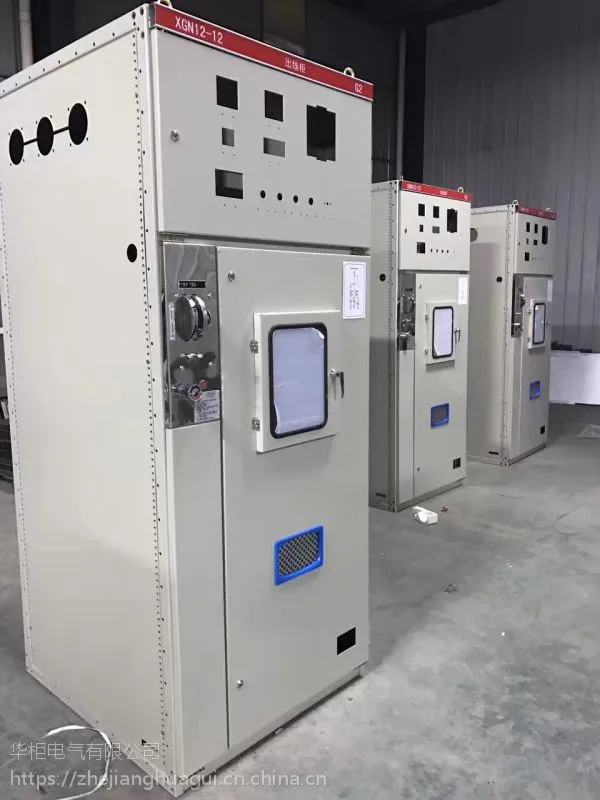

7）开关柜上装有观察窗，柜内设置有照明灯，便于观察柜内元器件状态和检修使用，照明灯可以在不停电的情况下检查和更换；柜内若需要可设置凝露控制器、电加热器，以对柜内空气加热驱潮，维持柜内的绝缘水平。

8）母线通过绝缘子固定，所有母线加套热缩绝缘套管覆盖，可有效防止事故蔓延。电缆室在柜体下部后方，电缆头联接位置距地面达800mm，电缆室留有较大的空间，便于电缆头的制作安装和监测，电缆室与电缆沟之间采用橡胶板封闭，以防潮湿气体及小物体通过电缆沟进入柜内。开关柜五防功能齐全，操作省力，方便。
