南瑞继保RCS-9604测控装置

装置典型应用

RCS-9705C测控装置主要监控对象为变电站内的开关单元，主要功能有：

1）    62路开关量变位遥信，开关量输入为220V/110V光电隔离输入；

2）    一组电压、一组电流的模拟量输入，其基本内容有电流、电压、电度计算、频率、功率及功率因素；

3）    15次谐波测量；

4）    遥控输出可配置为16路遥控分合，遥控出口为空接点，遥控分合闸无公共点，出口动作保持时间可程序设定；

5）    4路脉冲累加单元，空接点开入；

6）    遥控事件记录及事件SOE；

7）    1路检同期合闸；

8）    支持电力行业标准DL/T667-1999（IEC60870-5-103标准）的通讯规约，配有以太网，双网，100Mbps，超五类线或光纤通讯接口；

9）    逻辑闭锁功能，闭锁逻辑可编程。

10） 大屏幕液晶，图形化人机接口，主接线图、开关、刀闸及模拟量的显示，菜单及图形界面可编辑，并可通过系统网络直接下载。

南瑞继保RCS-9604测控装置

本装置主要包括：

1．AC板：交流量输入；

2．CPU板；

3．DC板：电源及遥信输入；

4．Yx1板：遥信输入；

5．Yx2板：遥信输入；

6．Yk1板：遥控；

7．Yk2板：遥控；

遥控板上有2组跳线。根据JP1、JP2的不同组合决定备用1继电器的动作特性。

在备用1继电器设置为同期输出时，当装置处于就地操作，该接点在满足同期条件时接点导通，否则断开。

南瑞继保RCS-9604测控装置

1.3技术指标

1．容量

测量：一组CT，一组PT

遥信：62路

遥控：16路

脉冲量：4路

2．信息速率

测量刷新周期              ￡1秒

信号刷新周期              ￡1秒

3．测量

U、I                             ￡±0.2%

P、Q、S、CosF           ￡±0.5%

系统侧频率                ￡±0.01Hz

线路侧频率                ￡±0.01Hz

相角差                    ￡±1度

积分电度                  ￡±1%

输入信号范围               0~120%U_N  U_N=100V

                           0~120%I_N    I_N=***/1A

输入方式                   PT、CT隔离

4．信号

事件分辨率                <2ms

信号输入方式              无源接点

5．脉冲量

最小脉冲间隔               40ms

6．网络接口

接口标准                   DL/T667-1999(IEC60870-5-103)，100M以太网

7．工作电源

输入电压                   220V，110V   允许偏差+15%，-20%

功耗                      <25W

8．交流参数

电压                       100/V，100V

电流                       ***，1A

频率                       50HZ

电压功耗                  <0.5VA/相

电流功耗                  <1VA/相（I_N=***）

                           <0.5VA/相（I_N=1A）

9．物理特性

工作温度                   -25°C~60°C

抗干扰                    满足IEC255-22-4

湿度和压力                满足DL478

菜单结构

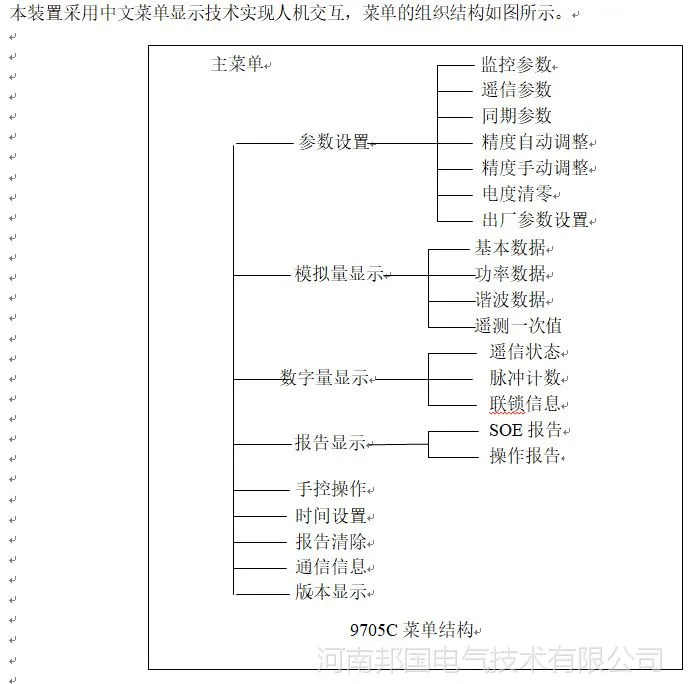

本装置采用中文菜单显示技术实现人机交互，菜单的组织结构如图所示。
