PS 640UX 系列保护测控装置是国电南京自动化股份有限公司针对石化、钢铁、冶金等行业研发的保 护测控一体化装置，它适用于 110kV 以下电压等级的非直接接地或者小电阻接地系统的工业电力系统。 PS 640UX系列保护测控装置基于国电南自自主研发的EDP保护平台，采用了多项创新技术，集保护、 控制、测量、通信和监视功能于一体，资源丰富配置完善、运行维护灵活方便、稳定可靠安全性高，整体 技术性能指标处于***水平，为工业电力系统的安全、稳定、经济运行提供了坚实的基础。
1.2 主要特点
资源丰富、功能完善：高精度实时钟系统，支持 RS485 IRIG-B 方式 GPS 对时；灵活的组网方式及 规约配置；能提供***保护、测量、控制功能。 技术成熟、可靠性高：将国电南自国际***的高压保护的技术及思想，应用到低压保护中，保护原理 ***可靠，专业性更强；产品硬件电磁兼容水平符合***。 配置灵活、针对性强：装置插件配置简单易用，出口可灵活组态，方便了现场的各种应用要求；充分 考虑钢铁冶金企业的特点。 通信强大、记录全面：提供双以太网通讯口或者双 RS-485 通讯口，支持 IEC60870-5-103 通讯规约 和 IEC 61850 通讯规约（可选）；可查询至少 100 次跳闸记录，200 次自检记录，最后 200 次开关量及 状态变位记录，全面记录装置运行信息；可记录 8~100 个报告及变位标志集。
1.3 主要型号及功能

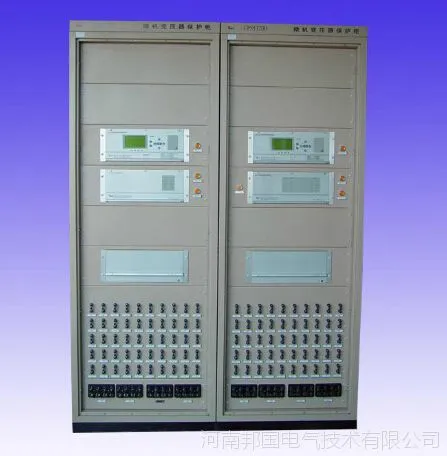

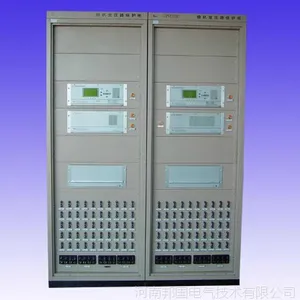

本系列产品包括下列装置： 1.3.1 线路保护测控装置 PSL 641UX 线路保护测控装置，过流保护为主保护，适用于输电或配电线路的保护及测控。 1.3.2 变压器保护测控装置 a) PST 641UX 变压器差动保护装置，适用于 6.3MVA 及以上容量变压器或工业企业的重要变压器；
b) PST 642UX 变压器保护测控装置，适用于 6.3MVA 及以上容量变压器或工业企业重要变压器的 后备保护； c) PST 645UX 变压器保护测控装置，过流保护为主保护，适用于所用变/接地变压器/厂用变。 1.3.3 电容器保护测控装置 PSC 641UX 电容器保护测控装置，适用于变电所内并联电容器组保护及测控，配置差压（或差流）、 不平衡电压（或电流）输入。 1.3.4 电抗器保护测控装置 PST 648UX 电抗器保护测控装置，适用于 35kV 及以下电压等级串并联电抗器保护及测控。 1.3.5 备用电源自投装置 PSP 641UX 备用电源自投装置，装置具备 7 种典型接线方式备投，适用于不同电压等级各种接线方 式的备用电源自投。

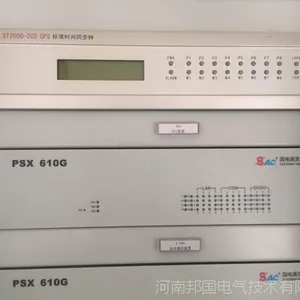

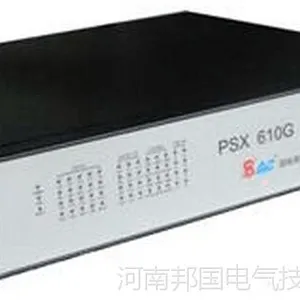

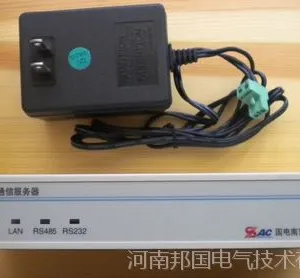

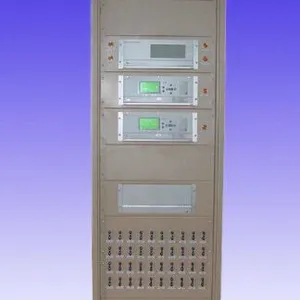

南自PSX602通讯管理机

测量控制功能 1.6.1.1 遥测
主要完成电压、电流、零序电流、有功功率、无功功率、功率因数、频率等的测量，功率测量采 用两表法

 测量通道的校准 1) 外部交流端子接线：测量电流（包括相电流和零序电流）回路端子串联，电压端子并联(PSP 641UX 需加三相对称电压)。 2) 偏置校准: 外部交流端子不加任何交流量，在“＼出厂设置＼测量调校” 菜单下用“+”、“—”键选 择“偏置校准”，大约 10s 后，在“＼运行状态＼测量值”菜单下，相关电流、电压应全为 0 或接 近于 0。 3) 增益校验: 通入电流 5A 或 1A，相电压 100V（PSP 641UX 中三相对称电压 57.74V）。在“＼出 厂设置＼测量调校”菜单下用“+”、 “—”键选择“增益校准”，大约 10s 后，在“＼运行状态＼测量值” 菜单下，相应电流应为 5.000A 或 1.000A，相应相电压（PSP 641UX 中为线电压）为 100V（误 差在 0.2％范围内），断开交流量后电压应全为 0 或接近于 0。

程序在线升级 使用上位机应用软件 UpdateTool，借助装置的以太网通信口实现装置程序的在线升级。方法安全 快捷，简化了程序升级的过程。但此功能一般仅供本公司专业人员使用。 1.6.3 打印接口 装置可通过配置以太网打印服务器接打印机，打印定值、动作报告，录波数据等。
