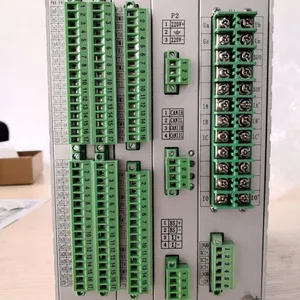

南瑞DSA208组态型监控装置

随着国家电力事业快速而深入的发展，对电网运行和管理自动化水平的要求越来越高。不仅要求提高所有设备的智能化程度与性能价格比，也要求提高整个系统的自动化水平，增系统运行的可靠性。现代科技的迅猛发展及计算机网络化技术的日益成熟，为满足这些实际需求提供了可能。南瑞集团公司充分掌握了市场的发展及需求，及时研制开发了***的DSA系列变电站保护监控一体化系统。

DSA系列变电站保护监控一体化系统是南瑞集团针对中低压变电站，集中了保护与监控的技术力量，基于成熟的经验和技术，利用***的原理和技术，而推出的一套技术性更强更适合中低压变电站建设与改造的变电站综合自动化系统。该系统在硬件设计、软件设计、用户接口接线、变电站信息共享、通讯接口等方面均作了一些优化处理，由于优化配置，提高了性能价格比，因此对小型农村变及开闭所在技术经济综合指标方面也具有***的竞争力。

   DSA系列变电站保护监控一体化系统采用分层分布式结构设计，支持三种不同的配置方案：集中配置、分散配置、局部分散配置。其系统功能可满足不同电压等级变电站的要求。DSA系列变电站保护监控一体化系统充分利用网络通信功能，合理分配信息，减少硬件冗余，简化二次回路，整个系统分为三个层次：间隔层，完成对现场一次设备采集及控制；通信层，完成对整个变电站的智能设备的互联；当地管理层，完成对整个变电站的信息分类、管理、存储。

在DSA系列变电站保护监控一体化系统中，采用分布式模块化结构，使得系统配置灵活，扩展方便；严格考虑电磁兼容性问题及抗干扰措施，增强系统的可靠性；***的CAN匹配网络系统的应用，***了分布式多CPU系统在数据传输时的实时性；具有双机冗余配置的通讯单元，设有多个标准接口，通信规约可在线配置，实现和多个智能设备的连接；***综合自动化监控系统使调度端可对变电站进行远方监控、对微机保护装置进行修改定值、投入或闭锁局部保护功能、信号复归等操作，实现电压无功控制，满足变电站管理要求，适用于无人值班变电站。保护测控单元直接配置到每一个配电间隔，节约了大量的信号线与控制线，减轻了CT的负担，减少了设计、安装和调试的工作量，缩短了投运周期。

DSA系列变电站保护监控一体化系统是变电站综合自动化系统的理想选择。

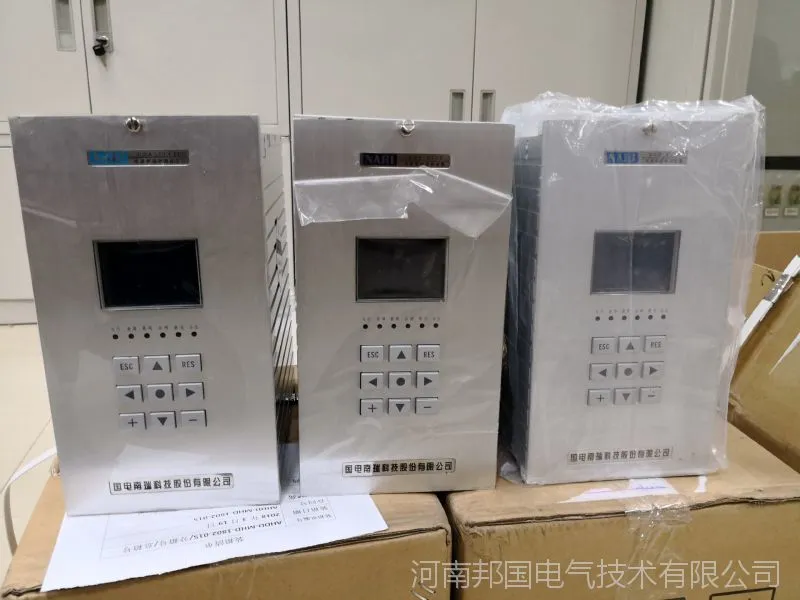

南瑞DSA208组态型监控装置

1.2 装置特点

装置为大规模可编程逻辑电路和intel 80296为主CPU实现的保护测控一体化系统，适用于35kv及以下系统变电站，发电厂电气综合自动化系统。

1. 硬件结构单元化、全密封、单元内各模件独立金属腔体、自检和冗余措施完善，抗干扰性能好；

2. 软件面向控制对象开放式设计，实现模块化，可查询CPU状态及保护中间过程；

3. 人机接口由宽温大屏幕液晶显示器和按键组成，信息显示汉化；

4. 详尽的大容量的事件记录功能，便于分析事故及观察运行工况；

5. 保护动作信息及预告信息可由单元转化为遥信上送，提高动作及返回信息实时性；

6. 交流量开关量录波功能、录波波形就地显示及后台软件分析相结合；

7. 通讯采用CAN网通讯，多ID号2.0B协议，也可采用485方式通讯,IEC103规约，通讯方式灵活；

8. 14位AD宽幅模数转换，24点/周波采样，提高了保护精度、灵敏度；

9. 保护定值多区域相对独立的E²PROM/DSRAM中存放，自动互相校验，自行修复，完全避免运行中定值缺损或丢失；

10. 小接地选线单元内部独立配置，亦可通过网络通讯集中选线或试跳。

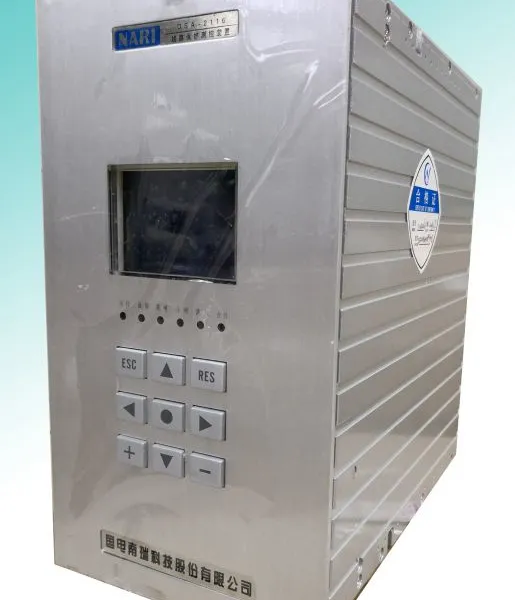

南瑞DSA208组态型监控装置

2 技术参数

2.1 额定参数

交流电压：          100V、57.7V

交流电流：          ***、1A

频    率：          50HZ

直流电源：          220V、110V，允许偏差＋15％，－20％

直流电压：          ＋5V、±12V
