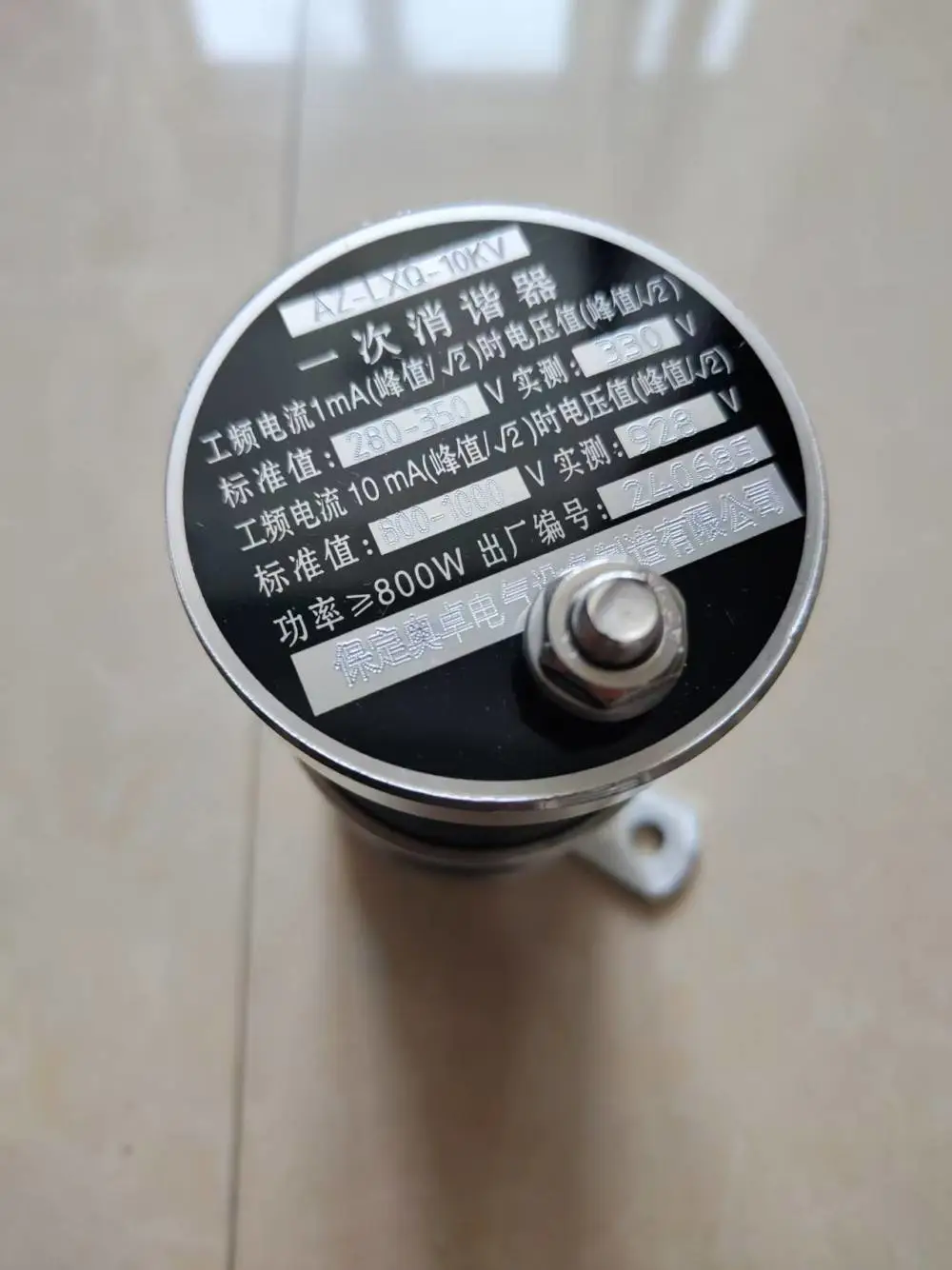

保定奥卓电气设备制造有限公司生产的AZ-LXQ，RXQ一次消谐器 功能介绍

1、 一次消谐器可以限制铁磁谐振引起的过电压，可以限制单相接地或电弧接地时流过高压互感器的过电流。

2、 一次消谐器采用大容量非线性电阻片组成，具有散热性能好、体积小、热容量大等特点，能适用于各种电压互感器。

3、 一次消谐器串接于交流6～35KV非有效接地系统PT一次绕组中性点与地之间，在一个系统中接有多台电压互感器时，应每台互感器的三相高压绕阻中性点装一台消谐器， 才能有效地限制弧光接地过电压和消除铁磁谐振。

保定奥卓电气设备制造有限公司AZ-LXQ，RXQ一次消谐器技术指标

消谐器型号系统电压(KV)直流15mA残压（KV）热容量高度备注

 50Hz 250mA,10分钟

50Hz 20mA,2小时

LXQ,RXQ-661.45-1.72正常1506KV电压互感器

LXQ,RXQ-10101.45-1.72正常15010KV电压互感器

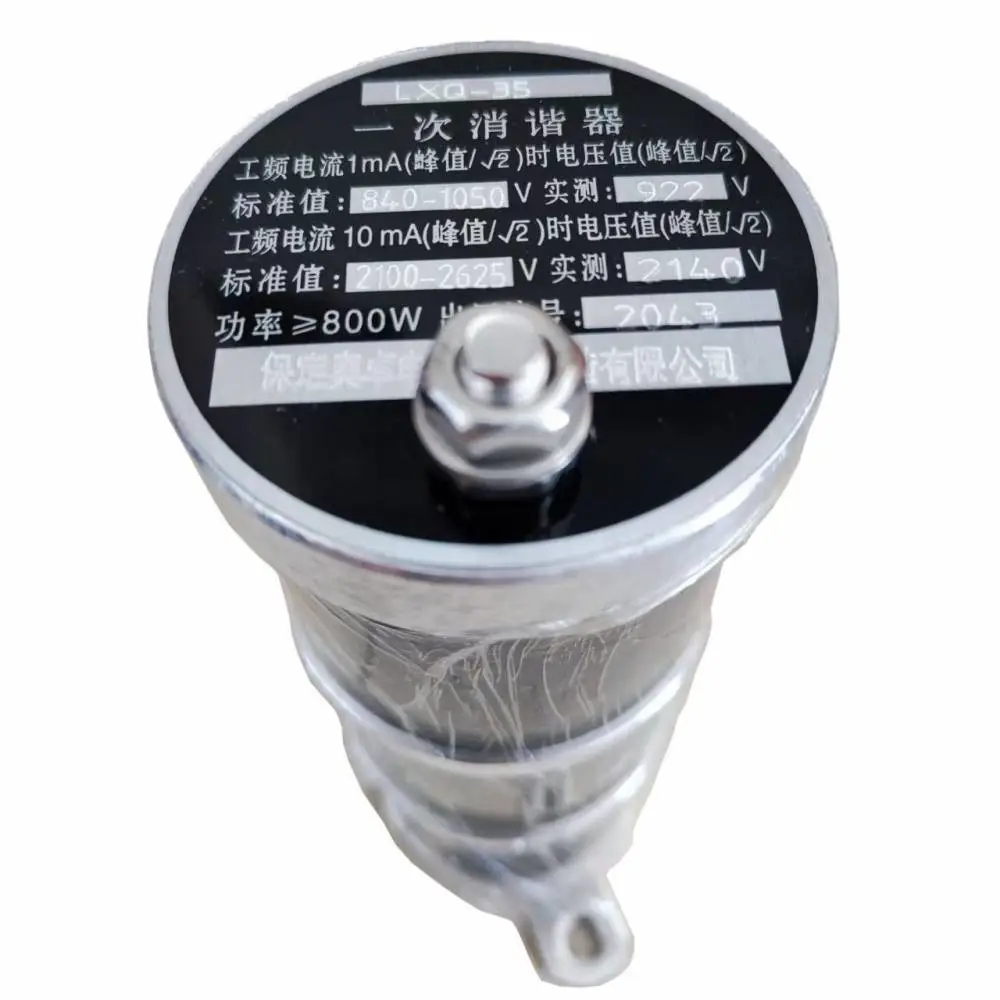

LXQ,RXQ-35352.20-2.65正常21035KV电压互感器

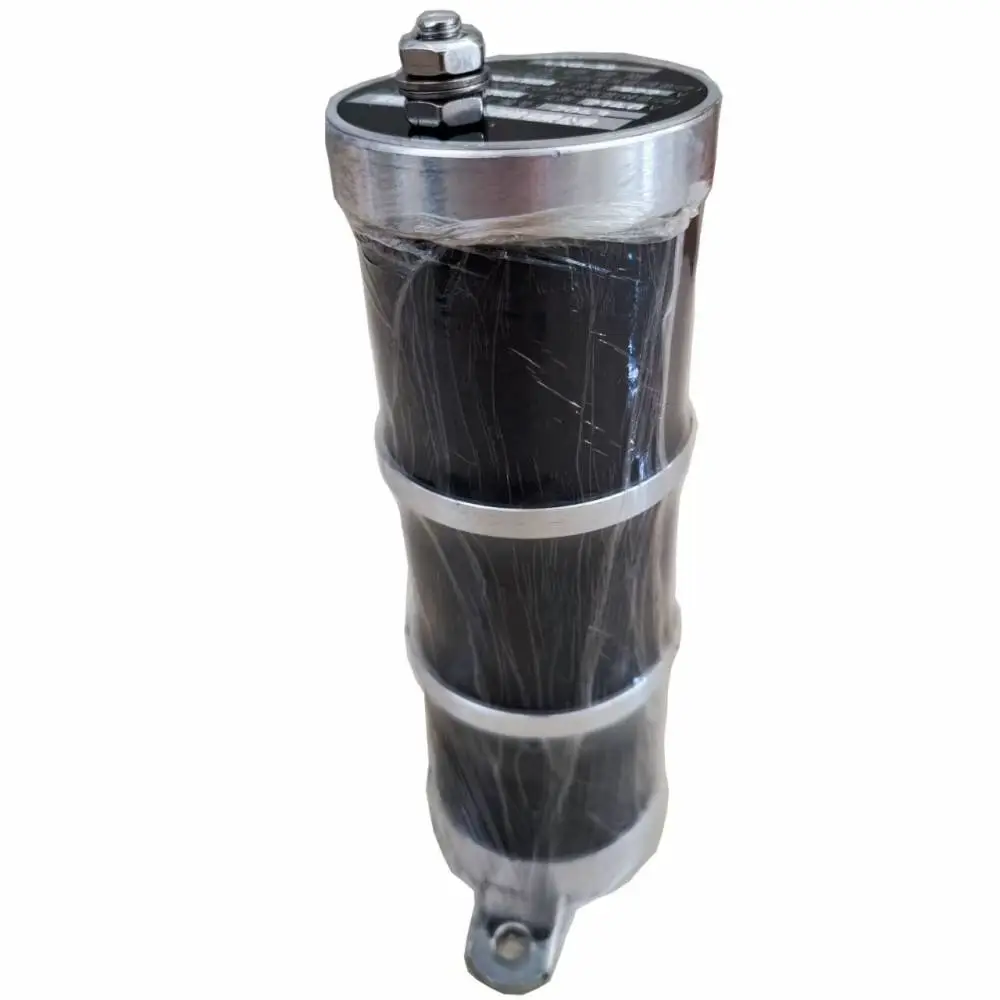

AZ-LXQ，RXQ一次消谐器安装方式

一次消谐器必须安装在压变中性点与地之间，下端固定接地，上端接中性点，消谐器不分正负极，一般垂直安装，也可以水平安装。

 保定奥卓电气设备制造有限公司生产的AZ-LXQ，RXQ一次消谐器和AZ-WXZ196微机消谐装置的区别及原理是：

开口三角并联消谐器是二次消谐（微机消谐）；一次消谐器是在一次中性点侧安装一个小电阻。原 理都是改变容抗与阻抗的比值使他们达不到谐振条件。

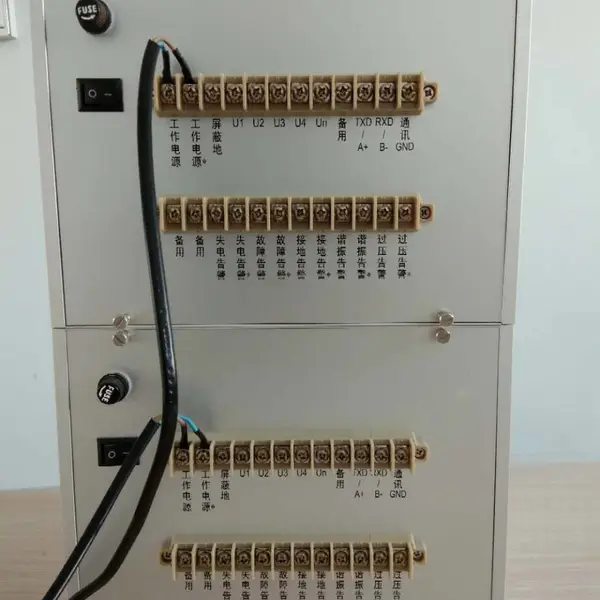

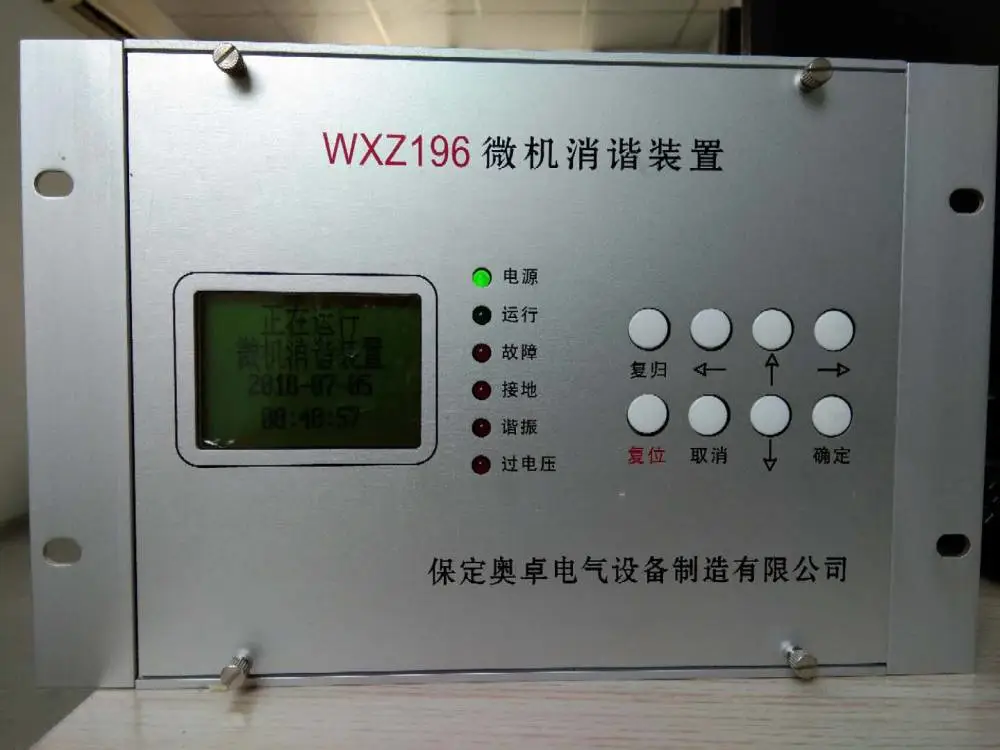

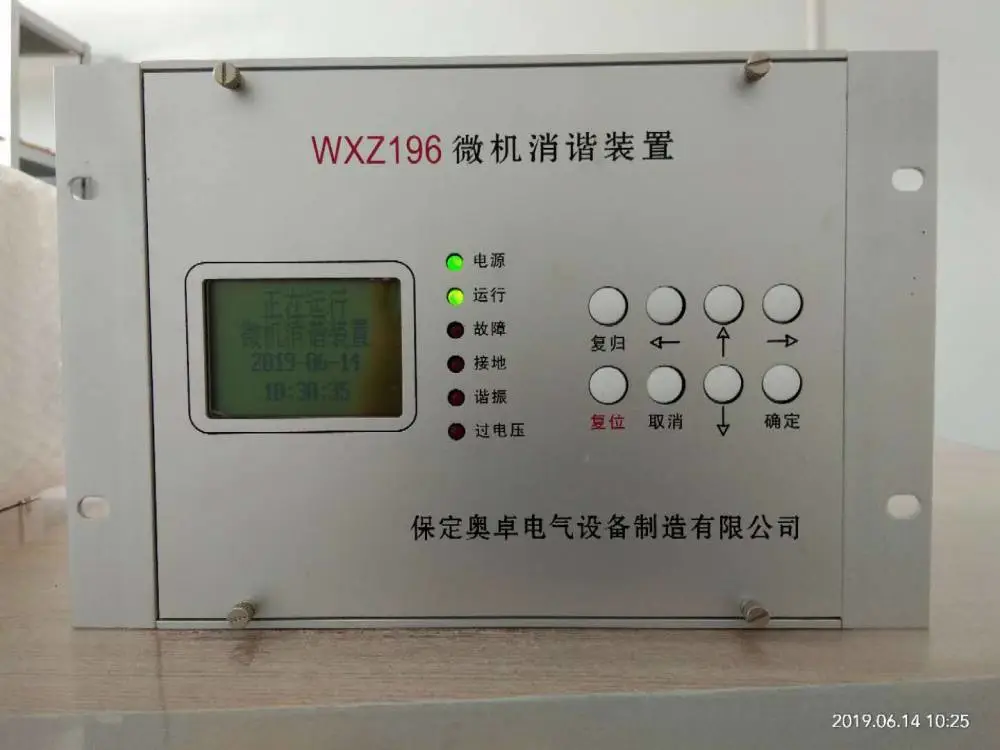

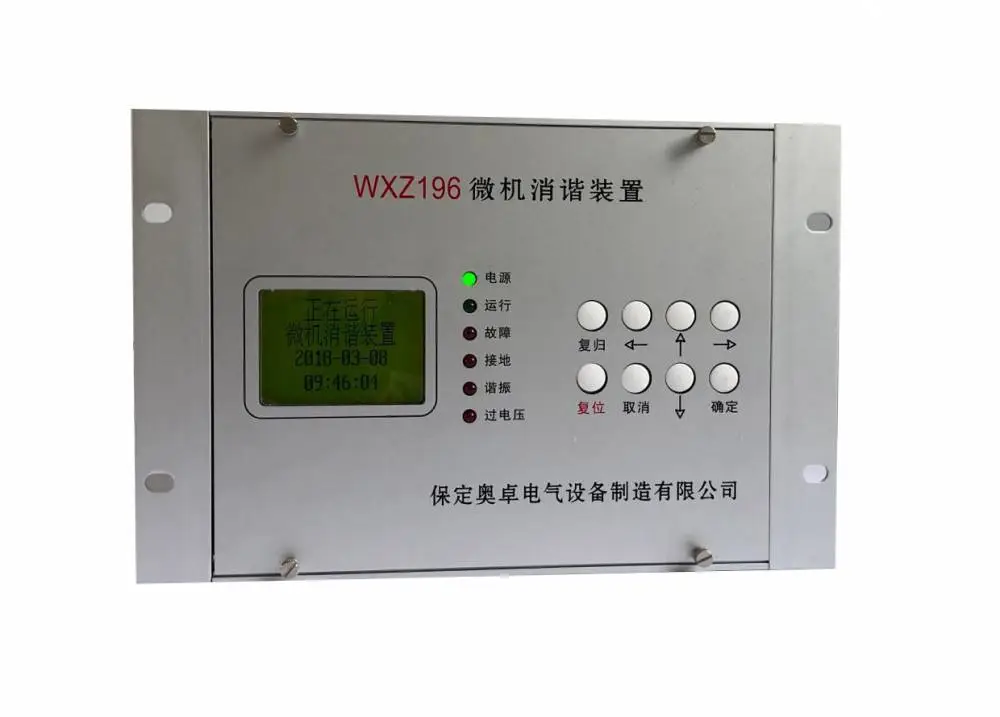

AZ-WXZ196微机消谐装置的原理:
微机消谐装置实时监测电压互感器 PT 开口三角处的电压和频率,当发生铁磁谐振时, 瞬时启动谐振元件,产生强大阻尼,消除谐振。
微机消谐装置大多采用单片机作为核心元件,对 PT 开口三角电压(即零序电压) 进行循环检测。 正常工作情况下, 该电压小于 30V , 装置内的大功率消谐元件 (可控硅) 处于阻断状态,对系统无任何影响。当 PT 开口三角电压大于 30V 时,说明系统出现故 障。装置开始对开口三角电压进行采集。通过数字测量、滤波、放大等数字信号处 理技术,对进行分析、计算,判断出当前的故障状态。如果出现某种频率的铁磁谐 振(一般在 17Hz--150Hz 之间) , CPU 立即启动消谐电路(使可控硅导通) ,让铁磁谐 振在强大的阻尼下迅速消失。在开口三角处并联消谐电阻,若消谐装置内部可控硅出现 故障,报警接点导通启动交流接触器,接触器启动大容量电阻,从而消除谐振。
AZ-LXQ，RXQ一次消谐器原理:
其本质是一种高容量非线性电阻器,起阻尼与限流的作用。可以起到良好的限制电 压互感器铁磁谐振的效果。
